一张刮刮卡竟包含这么多前端知识点

刮刮卡是大家非常熟悉的一种网页交互元素了。实现刮涂层的效果，需要借助canvas来实现，想必每个前端工程师都清楚。实现刮刮卡并不难，但其中却涉及很多知识点，掌握这些知识点，有助于我们更深刻理解原理，对于提升举一反三的能力很有帮助。本期以实现刮刮卡为例，分享下如何科学合理地封装函数，并对涉及的相关知识点进行讲解。

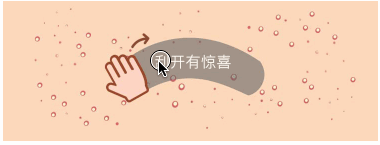

先看下最终效果：

实现刮刮卡都涉及到哪些知识点呢？

知识点1：canvas元素尺寸与画布尺寸

知识点2：prototype、__proto__、constructor

知识点3：canvas的globalCompositeOperation

知识点4：addEventListener第三个参数的passive属性

知识点5：canvas的ImageData

下面进入本期分享的正式内容。

1 需求分析

为了满足更多的场景需要，我们尽可能地提供更多的参数，方便使用者。先从产品和UI的角度来思考下，一个刮刮卡可能需要哪些配置选项。

• 涂层样式（图片 or 纯色）

• 涂抹画笔半径

• 涂抹到百分之多少时，直接刮开全部涂层

• 刮开全部涂层的效果（淡出 or 直接消除）

接下来再补充下技术配置选项：

• canvas元素

• 屏幕像素显示倍数（适应Retina等高倍屏）

• 淡出效果的过渡动画时间

OK，确认好以上配置参数后，就可以正式开工了。

2 页面构建

项目目录结构如下：

|- award.jpg <--刮刮卡底层结果页图片
|- index.html
|- scratch-2x.jpg <--刮刮卡涂层图片
|- scratchcard.js

页面结构很简单，div的background显示结果，div里的canvas用来做涂层。

新建index.html，加入以下代码（HTML模板代码略过）：

HTML代码：

<div class="card">
 <canvas id="canvas" width="750" height="280"></canvas>
</div>

CSS代码：

.card {
 width: 375px;
 height: 140px;
 background: url('award.jpg');
 background-size: 375px 140px;
}
.card canvas {
 width: 375px;
 height: 140px;
}

award.jpg用的是2倍图，因此使用 background-size缩放回1倍显示大小。

这里可以发现，HTML中canvas的width、height与CSS中的width、height不一致。原因就是要适应Retina 2倍屏幕。这里就涉及到了canvas画布尺寸的知识点。

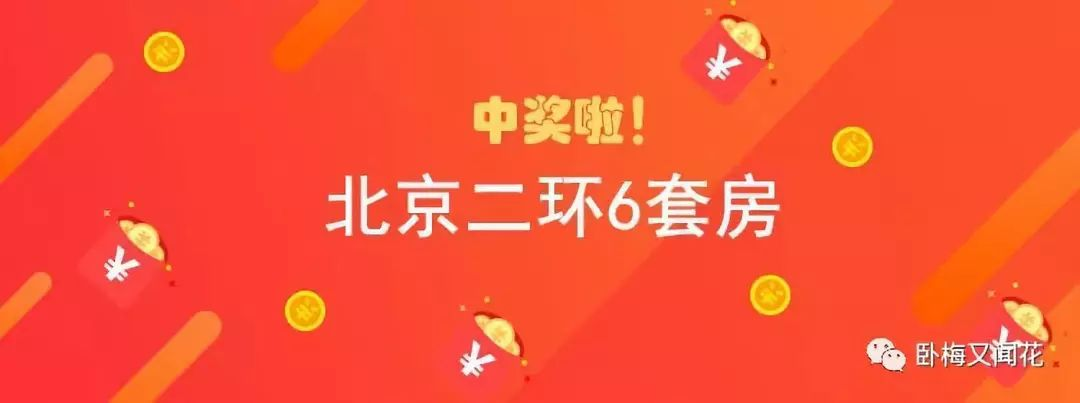

现在页面显示效果如下，结果图像已显示出来：

知识点1：canvas元素尺寸与画布尺寸

HTML中canvas的width、height是画布大小，通俗来讲就是canvas画布的“绘制区域大小”，一定要跟元素的显示大小区别开来。

我们的结果图素材是750x280，所以要让canvas完全绘制这张图片，画布大小也需要是750x280。

那么元素大小，就是canvas在页面的“显示大小”。通过CSS对canvas元素进行宽高设置，使其正确的显示。

3 构建类的雏形

新建scratchcard.js。

结合第1章节的需求分析，类的雏形如下：

function ScratchCard(config) {
 // 默认配置
 this.config = {
 // canvas元素
 canvas: null,
 // 直接全部刮开的百分比
 showAllPercent: 65,
 // 图片图层
 coverImg: null,
 // 纯色图层，如果图片图层值不为null，则纯色图层无效
 coverColor: null,
 // 全部刮开回调
 doneCallback: null,
 // 擦除半径
 radius: 20,
 // 屏幕倍数
 pixelRatio: 1,
 // 展现全部的淡出效果时间（ms）
 fadeOut: 2000
 }
 Object.assign(this.config, config);
}

使用对象的方式向函数传参有很多优点：

1. 参数语义化，方便理解

2. 不用在意参数顺序

3. 传参的增删和顺序调整不会影响业务代码的使用

使用Object.assign方法，可将传递进来的config参数覆盖默认参数。传递的config中没有的属性，则使用默认配置。

在index.html中引入scratchcard.js，在body最下边插入script代码：

new ScratchCard({
 canvas: document.getElementById('canvas'),
 coverImg: 'scratch-2x.jpg',
 pixelRatio: 2,
 doneCallback: function() {
 console.log('done')
 }
});

刮刮卡的类使用起来非常方便，仅传递不使用默认配置的值即可。

4 实现ScratchCard

4.1 构建ScratchCard原型

继续编写scratchcard.js：

 function ScratchCard(config) {
 this.config = {
 ...（略）
 }
 Object.assign(this.config, config)
+ this._init();
 }
+ ScratchCard.prototype = {
+ constructor: ScratchCard,
+ // 初始化
+ _init: function() {}
+ }

这里设置了constructor: ScratchCard，仅仅是为了显得更加严谨，省略这一行也是没有问题的。

由代码中 prototype和 constructor引出第2个知识点。

知识点2：prototype、__proto__、constructor

先记住两点：

1. __proto__和 constructor属性是对象所独有的（函数也是对象）。

2. prototype属性是函数所独有的。

※由于JS中函数也是一种对象，所以函数也拥有 __proto__和 constructor属性。

【__proto__】

__proto__属性都是由一个对象指向一个对象，即指向它们的原型对象（也可以理解为父对象）。

它的作用就是当访问一个对象的属性时，如果该对象内部不存在这个属性，那么就会去它的__proto__属性所指向的那个对象（父对象）里找，如果父对象也不存在这个属性，则继续在父对象的__proto__属性所指向的对象（爷爷对象）里找，如果还没找到，则继续往上找，直到原型链顶端null。null为原型链的终点。

由以上这种通过__proto__属性来连接对象直到null的一条链即为所谓的原型链。

【prototype】

prototype对象是函数所独有的，它是从一个函数指向一个对象。它的含义是函数的原型对象，也就是由这个函数所创建的实例的原型对象。

// 示例代码
var demo = new Demo()
function Demo(config) { ... }

因此，以上代码中，demo.__proto__ === Demo.prototype。

【constructor】

constructor属性也是对象独有的，它是从一个对象指向一个函数。其含义就是指向该对象的构造函数。所有函数最终的构造函数都指向Function。

当创建一个函数的时候，会同时自动创建它的 prototype对象，这个对象也会自动获得 constructor属性，并指向自己。

那么，为什么我们这里还要手动设置constructor: ScratchCard呢？

原因就是我们用这样的语法：

ScratchCard.prototype = {}

会导致自动设置的constructor属性值被覆盖。在这种情况下，如果我们不特意设置constructor: ScratchCard的话，constructor则会指向Object。

4.2 实现canvas涂层

先添加以下代码：

 function ScratchCard(config) {
 this.config = {
 ...(略)
 }
 Object.assign(this.config, config);
+ this.canvas = this.config.canvas;
+ this.ctx = null;
+ this.offsetX = null;
+ this.offsetY = null;
 this._init();
 }
 ScratchCard.prototype = {
 constructor: ScratchCard,
 // 初始化
 _init: function() {
+ var that = this;
+ this.ctx = this.canvas.getContext('2d');
+ this.offsetX = this.canvas.offsetLeft;
+ this.offsetY = this.canvas.offsetTop;
+ if (this.config.coverImg) {
+ // 如果设置的图片涂层
+ var coverImg = new Image();
+ coverImg.src = this.config.coverImg;
+ // 读取图像
+ coverImg.onload = function() {
+ // 绘制图像
+ that.ctx.drawImage(coverImg, 0, 0);
+ that.ctx.globalCompositeOperation = 'destination-out';
+ }
+ } else {
+ // 如果没设置图片涂层，则使用纯色涂层
+ this.ctx.fillStyle = this.config.coverColor;
+ this.ctx.fillRect(0, 0, this.canvas.width, this.canvas.height);
+ this.ctx.globalCompositeOperation = 'destination-out';
+ }
 }
 }

初始化代码就是实现涂层的覆盖。这里的关键逻辑是：如果设置了图像涂层，则忽略纯色涂层。

涉及到了canvas两个API：

drawImage用于绘制图像。

fillRect用于绘制矩形，在绘制之前要先设置笔刷，即通过fillStyle属性设置颜色。

这段代码是什么意思呢？

this.ctx.globalCompositeOperation = 'destination-out';

globalCompositeOperation就是第3个知识点。

知识点3：canvas的globalCompositeOperation

在w3school上可以查阅到该属性的详细说明：

看上去好像有点懵逼难理解，其实就是类似于指定photoshop里两个图层怎么融合，比如谁遮罩谁、交叉部分消除、交叉部分颜色融合等等。

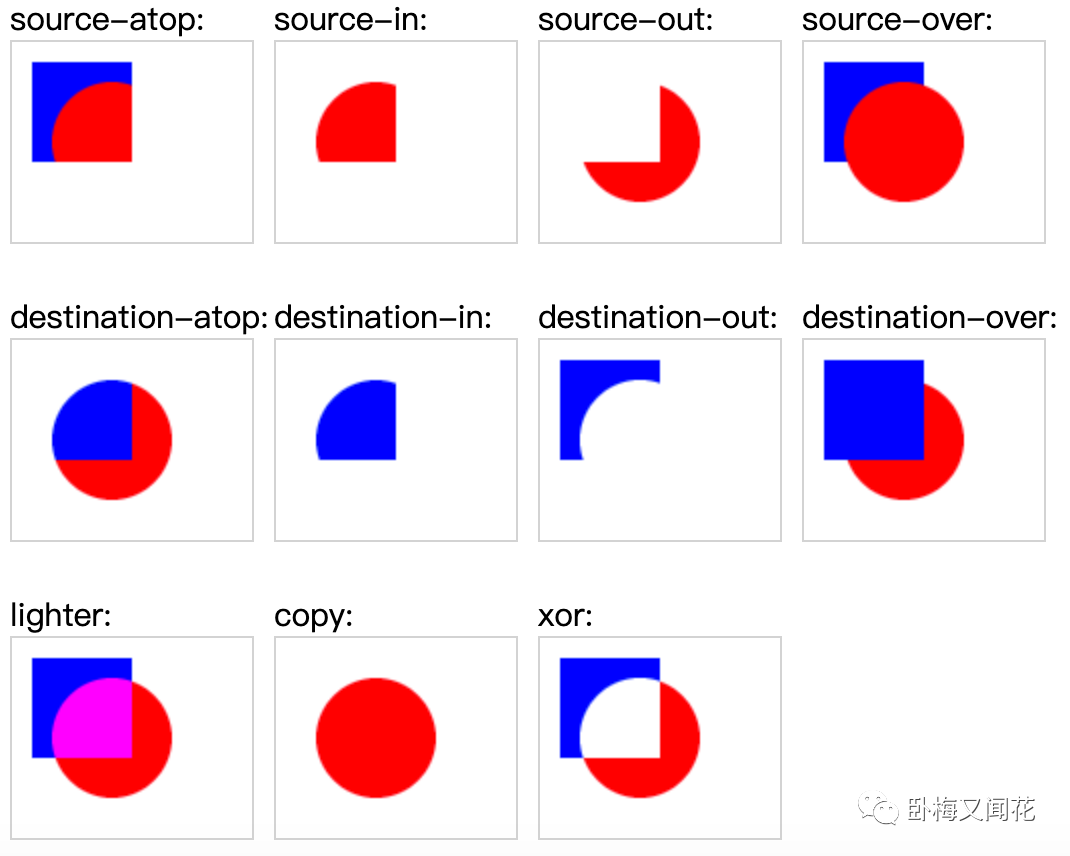

可以参看下w3school的图示，蓝色为目标图像，红色为源图像。

回到刮刮卡，图片涂层是目标图像，目前源图像还未设置，所以源图像为全透明（源图像的不透明的部分用来抠除目标图像并呈现透明），所以目标图像（图片涂层）全部显示。

现在效果如下图所示，涂层已经覆盖上了。

4.3 添加涂抹事件

涂抹事件，其实就是用touchstart、touchmove、touchend事件，为了顺便兼容鼠标操作，也把mousedown、mousemove、mouseup带上。

修改代码：

 function ScratchCard(config) {
 this.config = {
 ...(略)
 }
 Object.assign(this.config, config);
 this.canvas = this.config.canvas;
 this.ctx = null;
 this.offsetX = null;
 this.offsetY = null;
+ // 是否在画布上处于按下状态
+ this.isDown = false;
+ // 是否已完成刮刮卡
+ this.done = false;
 this._init();
 }
 ScratchCard.prototype = {
 constructor: ScratchCard,
 // 初始化
 _init: function() {
 ...(略)
 this.offsetY = this.canvas.offsetTop;
+ this._addEvent();
 if (this.config.coverImg) { ...(略) }
 },
+ // 添加事件
+ _addEvent: function() {
+ this.canvas.addEventListener('touchstart', this._eventDown.bind(this), { passive: false });
+ this.canvas.addEventListener('touchend', this._eventUp.bind(this), { passive: false });
+ this.canvas.addEventListener('touchmove', this._scratch.bind(this), { passive: false });
+ this.canvas.addEventListener('mousedown', this._eventDown.bind(this), { passive: false });
+ this.canvas.addEventListener('mouseup', this._eventUp.bind(this), { passive: false });
+ this.canvas.addEventListener('mousemove', this._scratch.bind(this), { passive: false });
+ },
+ _eventDown: function(e) {
+ e.preventDefault();
+ this.isDown = true;
+ },
+ _eventUp: function(e) {
+ e.preventDefault();
+ this.isDown = false;
+ },
+ // 刮涂层
+ _scratch: function(e) {
+ }
 }

代码很好理解，就是添加事件监听。当按下的时候，把isDown设置为true，当抬起的时候，把isDown设置为false。

可以看到addEventListener的第3个参数{ passive: false }，这是个什么鬼？这就是第4个知识点。

知识点4：addEventListener第三个参数的passive属性

最开始，addEventListener() 的参数约定是这样的：

el.addEventListener(type, listener, useCapture)

• el：事件对象

• type：事件类型，click、mouseover 等

• listener：事件处理函数，也就是事件触发后的回调

• useCapture：布尔值，是否是捕获型，默认 false（冒泡）

2015年底，为了扩展新的选项，DOM 规范做了修订：

el.addEventListener(type, listener, {
 capture: false, // useCapture
 once: false, // 是否设置单次监听
 passive: false // 是否让阻止默认行为preventDefault()失效
})

三个属性的默认值都为 false。

为什么会多出个passive属性呢？

为了防止页面滚动，很多移动端页面都会监听 touchmove 等 touch 事件，像这样：

document.addEventListener("touchmove", function(e){
 e.preventDefault()
})

由于 touchmove 事件对象的 cancelable 属性为 true，也就是说它的默认行为可以被监听器通过 preventDefault() 方法阻止。那它的默认行为是什么呢，通常来说就是滚动当前页面（还可能是缩放页面），如果它的默认行为被阻止了，页面就必须静止不动。但浏览器无法预先知道一个监听器会不会调用 preventDefault()，它能做的只有等监听器执行完后再去执行默认行为，而监听器执行是要耗时的，有些甚至耗时很明显，这样就会导致页面卡顿。即便监听器是个空函数，也会产生一定的卡顿，毕竟空函数的执行也会耗时。

当设置了passtive为true，则会忽略代码中的preventDefault(), 因此页面会变得更流畅。如下演示，右侧手机的页面设置了passtive为true。

OK，那么问题来了？既然默认是passive: false，为什么代码里还要再多此一举写一遍呢？

答案在这里，来看chrome的官方说明：https://www.chromestatus.com/feature/5093566007214080

原文如下：

AddEventListenerOptions defaults passive to false. With this change touchstart and touchmove listeners added to the document will default to passive:true (so that calls to preventDefault will be ignored)..

意思是：addEventListener的option里，默认passive是false。但是如果事件是 touchstart 或 touchmove的话，passive的默认值则会变成true（所以preventDefault就会被忽略了）。

OK，原理讲完了，我们还没有把页面的默认滑动行为阻止掉。不阻止的话，在滑动刮刮卡的时候，页面也会跟着滚动。

4.4 阻止页面滚动

看完了4.3小节，那么阻止页面滚动就很简单了。在index.html的script里加入以下代码：

+ window.addEventListener('touchmove', function(e) {
+ e.preventDefault();
+ }, {passive: false});
 new ScratchCard({
 ...(略)
 });

4.5 实现擦除效果

这里完善下_scratch方法，代码如下：

_scratch: function(e) {
 e.preventDefault();
 var that = this;
 if (!this.done && this.isDown) {
 if (e.changedTouches) {
 e = e.changedTouches[e.changedTouches.length - 1];
 }
 var x = (e.clientX + document.body.scrollLeft || e.pageX) - this.offsetX || 0,
 y = (e.clientY + document.body.scrollTop || e.pageY) - this.offsetY || 0;
 with(this.ctx) {
 beginPath()
 arc(x * that.config.pixelRatio, y * that.config.pixelRatio, that.config.radius * that.config.pixelRatio, 0, Math.PI * 2);
 fill();
 }
 }
}

逻辑大致如下：

1. 判断刮刮卡还没刮完(this.done为false)，并且处于按下状态(this.isDown为true)。

2. 如果存在多个触点，则使用最后一个触点。通过e.changedTouches获取最后一个触点。

3. 计算触点在canvas里的相对坐标。

4. 在canvas中的触点位置绘制圆形。

需要说明的是，乘以pixelRatio是为了适应多倍屏幕。在本示例中，画布尺寸是2倍尺寸，而坐标是按照网页元素的尺寸计算出来的，正好相差一倍，所以要乘以pixelRatio（pixelRatio = 2）。

还记得4.2小节讲的globalCompositeOperation么？当设置为 destination-out的时候，源图像的非透明部分会抠去目标图像，因此实现了刮刮卡的刮涂层效果。

4.6 检测涂层的透明部分占比

虽然刮涂层的效果实现了，但是还要实时检测刮开了多少，来判断是否完成刮刮卡。

继续修改代码：

 _scratch: function(e) {
 ...(略)
 if (!this.done && this.isDown) {
 ...(略)
 with(this.ctx) {
 ...(略)
 }
+ if (this._getFilledPercentage() > this.config.showAllPercent) {
+ this._scratchAll()
+ }
 }
 }
+ // 刮开全部涂层
+ _scratchAll() {
+ var that = this;
+ this.done = true;
+ if (this.config.fadeOut > 0) {
+ // 先使用CSS opacity清除，再使用canvas清除
+ this.canvas.style.transition = 'all ' + this.config.fadeOut / 1000 + 's linear';
+ this.canvas.style.opacity = '0';
+ setTimeout(function() {
+ that._clear();
+ }, this.config.fadeOut)
+ } else {
+ // 直接使用canvas清除
+ that._clear();
+ }
+ // 执行回调函数
+ this.config.doneCallback && this.config.doneCallback();
+ },
+ // 清除全部涂层
+ _clear() {
+ this.ctx.fillRect(0, 0, this.canvas.width, this.canvas.height);
+ },
+ // 获取刮开区域百分比
+ _getFilledPercentage: function() {
+ let imgData = this.ctx.getImageData(0, 0, this.canvas.width, this.canvas.height);
+ let pixels = imgData.data;
+ let transPixels = [];
+ for (let i = 0; i < pixels.length; i += 4) {
+ if (pixels[i + 3] < 128) {
+ transPixels.push(pixels[i + 3]);
+ }
+ }
+ return (transPixels.length / (pixels.length / 4) * 100).toFixed(2)
+ }
}

新增了3个方法：

_scratchAll： 清空涂层（全部刮开）。如果设置的fadeOut（淡出时间），则通过CSS动画，将canvas做淡出效果，然后再清除涂层。如果fadeOut为0，则直接清除涂层。

_clear：清除涂层。很简单，直接画一个铺满画布的矩形即可。

_getFilledPercentage：计算刮开区域的百分比。通过遍历canvas每个像素点，计算全透明像素的占比。

这里就涉及到了第5个知识点。

知识点5：canvas的ImageData

利用canvas的getImageData()方法可以获取到全部的像素点信息，返回数组格式。数组中，并不是每个元素代表一个像素的信息，而是每4个元素为一个像素的信息。例如：

data[0] = 像素1的R值，红色（0-255）

data[1] = 像素1的G值，绿色（0-255）

data[2] = 像素1的B值，蓝色（0-255）

data[3] = 像素1的A值，alpha 通道（0-255; 0 透明，255完全可见）

data[4] = 像素2的R值，红色（0-255）

...

本例的透明度不存在中间值，所以就可以认为alpha小于128即为透明。

4.7 注意事项

由于浏览器安全限制，Image不能读取本地图片，因此需要部署在服务端，以http协议浏览本项目。

以上就是本期分享的全部内容了。完整代码请前往GitHub：https://github.com/Yuezi32/scratchcard

看似简单的刮刮卡却隐藏了这么多的知识点，你都掌握了么？
