PYNQ Z2二：第一个工程

Hello World

PYNQ Z2端通过串口输出的PC端

介绍

PYNQ Z2使用的是jupyter_notebooks在线Python开发，但是，PYNQ脱胎于ZYNQ，其基本架构依然延续ZYNQ。本人没有开发ZYNQ的经验，所以，为了更深入的了解PYNQ Z2的内部机制，先学习了ZYNQ的开发，在总结了各路大牛的博客之后，在 ALINX_ZYNQ开发平台基础教程V1.02 第四章：PL的“Hello World”LED实验的指导下，完成了本次实验，因为PYNQ与ZYNQ终归是有些区别的，在具体实验过程中要懂得灵活做出改动。

下载安装vivado

个人建议前往官网下载
本人下载的当前最新版本2019.1

先下载WebPACK，要注册账号，和填一些下载信息

下载完成后如上图所示，直接运行，账号登陆，可以选择边下载边安装也可以下载独立完整的安装包，本人选择的是下载独立完整的安装包。下载速度稳定在4M左右，而网上其他的下载链接一般是百度云盘，下载速度在几M到几百K变动，相对于上述方法慢了一点。而且本人尝试从其他地方下载WebPACK再下载2018.1失败了两次，通过官网下载一次成功。下载完毕后的安装参考虚无缥缈vs威武的博客。
本人一次就安装成功了，但是接下来出问题了，简单描述一下。

安装完成后如图3所示。

系统版本如图4所示，除了DocNav外其他都打不开，在网上看了很多攻略，但是参考意义较小。

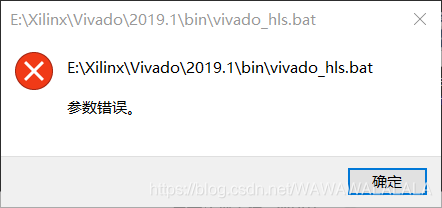

报错如上图所示，经过大量的实验后发现，鼠标右键->以管理员身份运行就可以打开了，或者打开CMD界面，将图标拖拽进去Enter也可以打开，真是简单到想哭。

建立第一个工程

本次实验很大程度参考了Mculover666的博客因此有部分内容会省略，以避免重复。

添加PYNQ-Z2的配置信息

将PYNQ-Z2文件夹添加到下面的根目录下，安装目录不同而不同
E:\Xilinx\Vivado\2019.1\data\boards\board_files重新打开vivado软件即可。

如图6所示为PYNQ-Z2文件夹内部文件。

添加引脚约束文件XDC

官网下载链接

实验具体步骤参考
ALINX_ZYNQ开发平台基础教程V1.02 第四章：PL的“Hello World”LED实验，需要注意的有以下几点：

XDC存储的是对工程的管脚约束和时许约束，本人在添加完XDC文件后因为第一次使用vivado所以对XDC的用途不是很清楚，所以添加完XDC文件后直接跑synthesis、implementation和generate bitstream

本人在这里弄了很久都不行，最后本人通过引脚连接自己编写XDC文件才成功生成ledbit文件。

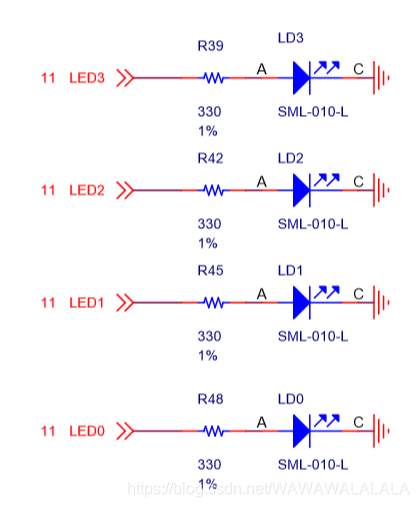

如上图7、8、9、10所示是PYNQ-Z2的引脚定义，进行管脚约束和时许约束后的XDC文件如图11所示：

虽然最后成功了，但是一直不知道前面哪里出错了，好难受。

串口通讯

串口对应的引脚号。为《MIO14、MIO15》

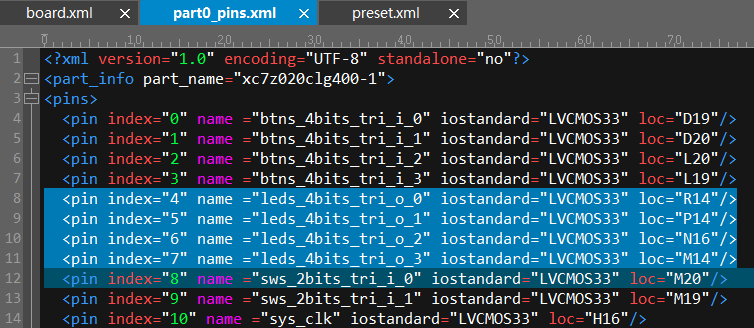

补充：通过Board File中的part0_pin文件可以很轻松的查询到PYNQ-Z2的引脚定义，如图13所示：

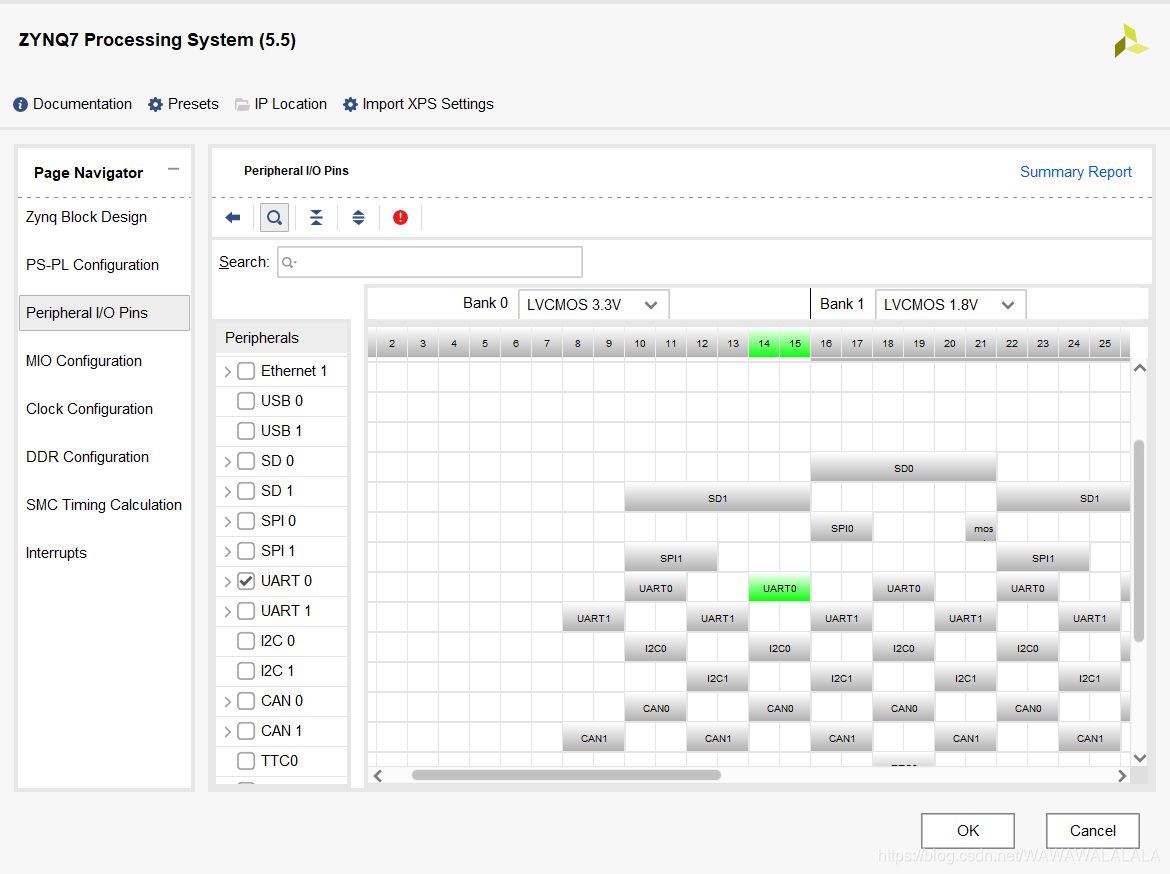

这里我们选择UART0，如上图14所示.

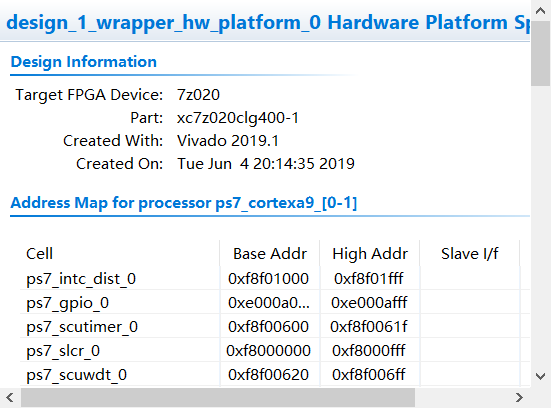

Launch SDK后可以看到硬件设计的信息，包括目标芯片型号，设计软件版本和设计日期，还有可供开发使用的PS端外设的寄存器列表。

注：每次修改SDK中的C文件后都要Save All并Project->Build All，代码无错误，编译通过才可以写入，否则会写入上一次的程序。

如图16所示，在修改三次代码后才编译通过，写入成功。

如图所示为修改后的代码，打印不同进制数。
