  • EVDO基础概念
    • EVDO定义及标准
    • 1x RTT 与 EVDO比较
    • Forward Link Traffic Channel
    • 前向自适应调制和编码
    • 前向链路时隙结构
    • 前向链路数据传输
    • 前向链路混合ARQ
    • 前向链路DRC表格
    • 反向链路

EVDO基础概念

EVDO定义及标准

     Evolution to packet Data Optimized services,EVDO是CDMA2000 的升级版。详细信息可以通过3GPP2官网获得:
http://www.3gpp2.org/Public_html/specs/tsgc.cfm
- C.S0024-B v3.0 (IS-856), air interface
- C.S0032-D v1.0 (IS-864), MPS for AT
- C.S0033-D v1.0 (IS-866), MPS for AN
- C.S0044-C v1.0, interoperability spec
- C.S0058-B v1.0 , OTA interoperability
- C.S0029-B v1.0 (IS-890), test application spec
- C.S0038-B v1.0 (IS-919), signaling conformance tests
- C.S0057-E v1.0 , Band class spec

1x RTT 与 EVDO比较

  • IS-95/1x Voice service Procides Higher Power to Disadvantaged Users
  • 1xEV-DO Data Service Optimized to Maximize Total Sector Throughput
  • Similarity between 1xRTT and EVDO

    1. Synchronous system with same system time
    2. Spreading rate @ 1.2288 Mbps
    3. EVDO Control Channel ~ 1x paging + sync
    4. EVDO Access Channel ~ 1x Access Channel
    5. EVDO reverse link power control ~ 1x reverse link power control
    6. EVDO reverse link soft handoff ~ 1x soft handoff
  • Difference

    1. EVDO Turbo code vs 1x Turbo and convolutional
    2. EVDO slot (1.67 ms) based ARQ vs 1x frame (20 ms) based w/o ARQ
    3. EVDO pilot burst vs 1x CDM pilot
    4. EVDO PN sequence vs 1x PN sequence reversed
    5. EVDO forward link data burst with full Walsh space to single user vs 1x data CDM with assigned Walsh code
    6. EVDO preamble detection for forward link data packet vs 1x RDA on FCH and DTX on SCH
    7. EVDO forward link rate control vs 1x forward link power control
    8. EVDO forward link server selection vs 1x soft handoff
  • 下行链路Traffic信道
    1. TDMA,使用FULL code space(16-ary Walsh)分配给单用户,优化服务能力
    2. 服务选择,使用AT选择最优信道
    3. 自适应调制和编码,通过AT依据信道质量选择调制方式和编码达到最大频谱利用率

前向自适应调制和编码

  1. Rev0/A选择12/13 其一的数据速率
    • 调制方式:QPSK、8-PSK、16-QAM
    • 编码方式:Turbo
  2. 使用Pilot Channel,全功率传输,测量信号质量并选择速率
  3. Reverse Link使用Data Rate Control(DRC)Channel
    • 最高600Hz
    • 基站依据前向链路传输确定数据传输速率

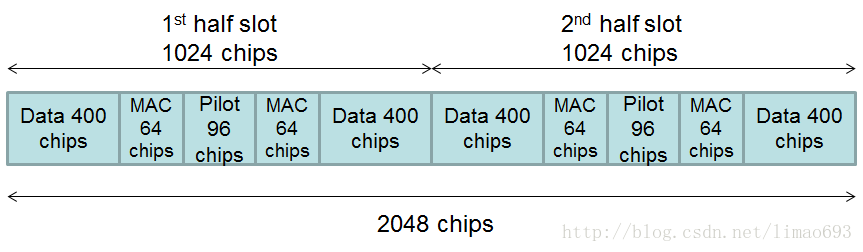

前向链路时隙结构

这里写图片描述
1. 下行数据传输统一在同一个时隙
2. 全功率数据传输
3. MAC通过部分功率传输
- Walsh
- 广播信息或单播信息
4. Pilot全功率传输

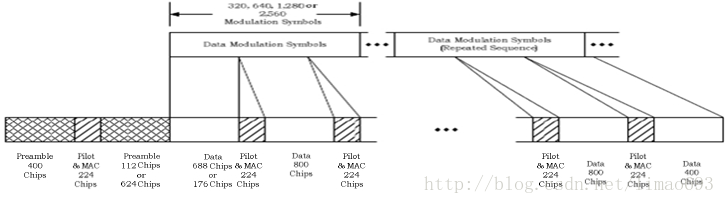

前向链路数据传输

这里写图片描述

前向链路混合ARQ

对于4HARQ 信道,
- 数据在交错时隙多次发送
- 重传次数取决于所请求的数据速率
- 基于解码器CRC在反向链路上的ACK / NAK
- 如果接收到ACK,可以提前终止
这里写图片描述

前向链路DRC表格

这里写图片描述

反向链路

  1. 软切换与1x RTT相同
  2. 相干导频信道
  3. Trubo 编码
  4. 帧结构
    • Rev 0: 26.66..ms
    • Rev A: HARQ、4-slot 传输单元、3交错ARQ信道、反向传输最高4次
  5. 数据速率
    • Rev 0: 9.6Kbps~153.6Kbps
    • Rev A: 4.8Kbps~1.8Mbps
  6. RTC MAC
    • AT 中心化
    • AN赋形
