BT401蓝牙BLE音频芯片的供电说明_最低_最高_最合适供电电压

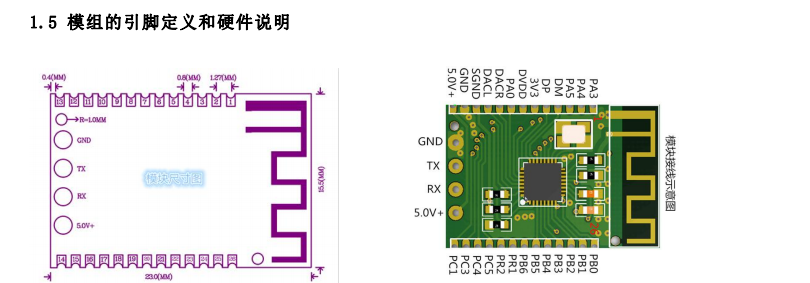

一、首先看看模块的引脚定义：


注意注意！！！！！
1、模块的13脚才是芯片的供电入口，3.2 — 5.2V否可以
2、模块的6脚是模块内部的LDO输出的，是输出，注意注意！！！！！
3、其他看不懂的引脚，请直接按照我们给出的图纸抄就好了。

二、关于芯片的电源说明以及使用技巧：

1、模块是为了“锂电池”供电的场景而生的，所以13脚命名为“VBAT”，意思就是电池供电。所以芯片最佳工作电压在4.2V之间，直接接5V也完全无压力。
2、所以他支持的电压范围很宽“3.2V — 5.2V”之间，即使再低一点也应该是可以，但是要测试
3、为了能支持锂电池供电，芯片特地设计一个3.3V输出的LDO来给芯片内核供电，所以KT1025A的IO是 3.3V电平
4、芯片的12脚为LDO输出，当18脚供电电压超过3.3V，那么12脚会输出3.3V
当18脚输入电压低于或者等于3.3V，那么12脚就输出不了3.3V。可能会低0.1V的样子

5、如果你不外接功放芯片驱动喇叭或者扬声器，芯片3.3V工作没任何问题。低一点都可以
6、但是如果你的系统有一个扬声器或者喇叭，那么你就要考虑喇叭发声，会带来电压的波动
7、同时3.3V供电的系统是带不了多大的喇叭发声的，因为一般4欧姆3W的喇叭一旦输出声音，电流基本在1A左右，具体的还要看功放芯片。所以这点请自行考虑清楚

切记切记：USB的脚即使不用，最好引出测试点来，切记！！！切记！！！
