LabVIEW 2020 实现最简单的Modbus TCP客户端程序（三）

LabVIEW 2020 实现最简单的Modbus TCP客户端程序系列教程：

        LabVIEW 2020 实现最简单的Modbus TCP客户端程序（一）

        LabVIEW 2020 实现最简单的Modbus TCP客户端程序（二）

        LabVIEW 2020 实现最简单的Modbus TCP客户端程序（三）

---

目录

一、序言

 二、错误原因

三、解决方法

四、设计前面板

五、设计程序框图

六、程序框图详细设计步骤

1、拖一个平铺式顺序结构

 2、从MODBUS TCP库拖一个New TCP MAster控件到平铺式顺序结构的第1帧

  3、从MODBUS TCP库拖一个Read Holding Registers控件到平铺式顺序结构的第2帧内的While循环内

 4、从MODBUS TCP库拖一个Read Discrete Inputs控件到平铺式顺序结构的第2帧内的While循环内

5、New TCP MAster控件、Read Holding Registers控件、Read Discrete Inputs控件连线

七、验证

八、源程序下载

---

一、序言

        上一个教程  LabVIEW 2020 实现最简单的Modbus TCP客户端程序（二）实现了最简单的Modbus TCP客户端程序，完成如下功能：

      （1）、LabVIEW Modbus TCP客户端程序读取服务器10个保持寄存器的值，即：读取40001，40002，40003，40004，40005，40006，40007，40008，40009，40010。

      （2）、LabVIEW Modbus TCP客户端程序读取服务器10个离散输入寄存器的值，即：读取10001，10002，10003，10004，10005，10006，10007，10008，10009，10010。

       但是上一个教程有问题，运行几分钟后，会弹出如下错误：



 二、错误原因

        上一个教程  LabVIEW 2020 实现最简单的Modbus TCP客户端程序（二）程序运行一会出现错误的原因为：

                初始化TCP MODBUS代码部分也放到了While循环中，这样会造成不停的初始化TCP MODBUS端口，是造成错误的原因。

三、解决方法

       程序框图增加1个平铺式顺序结构

 平铺式顺序结构有2帧，第1帧用来初始化TCP MODBUS端口，第2帧调用Read Holding Registers控件和Read Discrete Inputs控件读取40001---40010以及10001---10010。

注：

      第1帧只运行1次，初始化TCP MODBUS端口

      第2帧内再增加1个While循环，循环调用Read Holding Registers控件和Read Discrete Inputs控件读取40001---40010以及10001---10010。

四、设计前面板

        前面板设计1个数值数组，具体操作过程参见  LabVIEW 2020 实现最简单的Modbus TCP客户端程序（二）

        前面板设计1个布尔数组，具体操作过程参见  LabVIEW 2020 实现最简单的Modbus TCP客户端程序（二）

        前面板设计1个按钮用于退出While循环，具体操作过程参见  LabVIEW 2020 实现最简单的Modbus TCP客户端程序（二）



五、设计程序框图

        设计程序框图大致步骤如下：

         1、拖一个平铺式顺序结构

              （1）、平铺式顺序结构增加一帧变成2帧

              （2）、平铺式顺序结构的第2帧内增加一个While循环

              （3）、While循环内增加一个200毫秒的定时器（让TCP MODBUS客户端每隔200毫秒读取一次TCP MODBUS服务器的内容）

         2、从MODBUS TCP库拖一个New TCP MAster控件到平铺式顺序结构的第1帧

               填写IP地址127.0.0.1，填写端口号502，然后连线，用于初始化TCP MODBUS端口，目的是初始化TCP MODBUS端口程序代码只运行1次。

        3、从MODBUS TCP库拖一个Read Holding Registers控件到平铺式顺序结构的第2帧内的While循环内

              填写起始地址0，填写寄存器数量10（表示读保持寄存器或者说4X寄存器，40001-40010），然后连线。

        4、从MODBUS TCP库拖一个Read Discrete Inputs控件到平铺式顺序结构的第2帧内的While循环内

              填写起始地址0，填写寄存器数量10（表示读离散输入寄存器或者说1X寄存器，10001-10010），然后连线。

六、程序框图详细设计步骤

1、拖一个平铺式顺序结构

        平铺式顺序结构增加一帧变成2帧，平铺式顺序结构的第2帧内增加一个While循环，While循环内增加一个200毫秒的定时器（让TCP MODBUS客户端每隔200毫秒读取一次TCP MODBUS服务器的内容）。

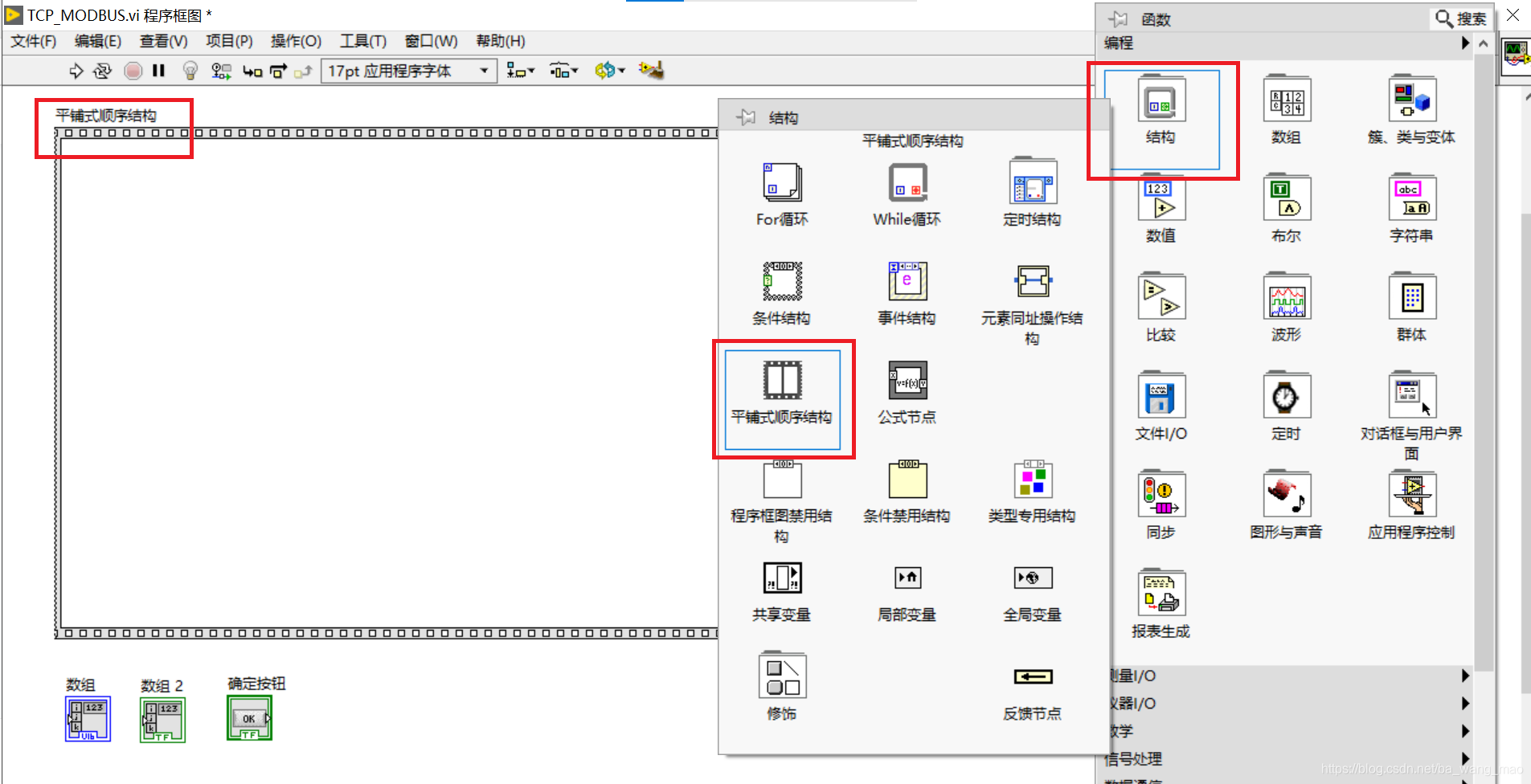

（1）、拖一个平铺式顺序结构

 （2）、平铺式顺序结构增加一帧变成2帧



 （3）、平铺式顺序结构的第2帧内增加1个While循环

 （4）、While循环内增加一个200毫秒的定时器

        让TCP MODBUS客户端每隔200毫秒读取一次TCP MODBUS服务器的内容。



 2、从MODBUS TCP库拖一个New TCP MAster控件到平铺式顺序结构的第1帧



 填写IP地址127.0.0.1，填写端口号502，然后连线。

  3、从MODBUS TCP库拖一个Read Holding Registers控件到平铺式顺序结构的第2帧内的While循环内



填写起始地址0，填写寄存器数量10（表示读保持寄存器或者说4X寄存器，40001-40010），然后连线。

 4、从MODBUS TCP库拖一个Read Discrete Inputs控件到平铺式顺序结构的第2帧内的While循环内

 填写起始地址0，填写寄存器数量10（表示读离散输入寄存器或者说1X寄存器，10001-10010），然后连线。

5、New TCP MAster控件、Read Holding Registers控件、Read Discrete Inputs控件连线

 6、While循环结束条件连线



七、验证

1、运行MBSlave.exe 仿真软件（MODBUS TCP服务器）

2、创建保持寄存器起始地址=1，寄存器数量=10

  3、创建离散输入寄存器起始地址=1，寄存器数量=10

4、联网

5、运行labVIEW MODBUS客户端程序



 连续运行30分钟，一切正常，不会弹出上一教程的错误， 验证完毕。

八、源程序下载

本教程提供

         （1）、labVIEW2020源程序

         （2）、mbslave.exe  TCP从站仿真软件

下载链接：

          LabVIEW2020实现最简单的ModbusTCP客户端程序（三）.zip--CSDN下载
