wifidog认证流程（图文版）

学习使用wifidog一段时间了，觉得这玩意真的不错，虽然有些代码写的不够严谨，运行效率不够高，但是少量人数情况下实现portal是很好的方案。

下面是我摘自一个博客的内容和apfree写的文档中的一部分发上来的，希望能对研究wifidog的新人给予帮助！

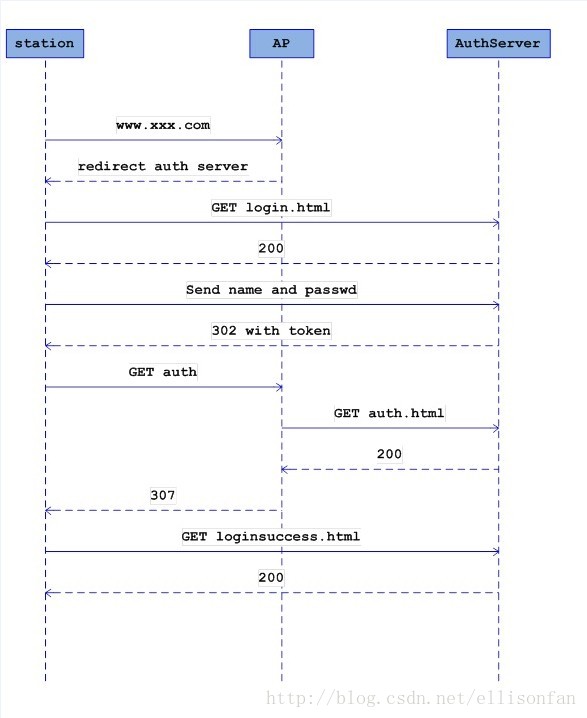

一. 用户上线

1. 用户访问网络，通过iptables将未认证的用户dnat到wifidog进程，wifidog通过307报文将用户重定向到认证服务器

2. 用户打开认证服务器登录页面，输入用户名密码，发送认证请求

3. 认证成功的话服务器会发送302报文，携带token信息重定向到wifidog页面。认证失败的话会返回失败页面

4. 用户携带token信息向wifidog发起认证请求，wifidog再向认证服务器发起请求，认证成功后授权，并将用户重定向到成功页面

二. 保活和下线

1. wifidog会定时向认证服务器发送保活消息

2. 当用户主动请求下线后，wifidog此时并没有下线

3. 当wifidog再次发起保活请求时，认证服务器会告诉它用户已下线，此时wifidog会将用户下线

认证流程描述（摘自apfree wifidogV2协议文档）

i.Wifidog运行之后建立一系列的防火墙规则，主要规则起到如下作用：1.阻断所有内网到外网的访问。2.开通内网到外网的dns访问。3.开通内网到认证服务器以及域名白名单的访问。4.对内网到外网80端口的访问转向到wifidog自己的http服务（2060端口）

ii. 手机、pc连接上来后，app或者系统（安卓、ios会自己连接到各自的服务器上来验证网络的连通性）会发起对外网的访问请求，dns请求会被放过，然后对应的80端口的访问会被指向2060的http服务，其他的请求都会被拦截

iii. Wifidog的http接到web请求后，基本上都会被指向404页面，404页面会给客户端一个重定向返回（302），要求客户端重定向访问认证服务器的login页面，附加参数gw_id、gw_address、gw_port、url

iv. 手机、pc客户端加载、显示认证服务器的login页面，用户根据页面内容做相关的认证操作（qq登录、微博登录、用户名密码登录、手机短信登录等多种登录方式），原则只有一个认证不成功就仍然让用户停留在认证服务器继续认证操作，认证成功给客户端一个302重定向返回，根据login接口提交上来的参数gw_address、gw_port跳转套wifidogweb服务的/wifidog/auth页面上，附带token和url参数

v.Wifidog的web服务收到手机、pc客户端的/wifidog/auth请求后，会主动对认证服务器的auth接口发起一个验证请求，附带参数ip、mac、token、stage=login

vi. 认证服务器的auth接口收到wifidog的请求，要根据内部逻辑返回是否允许通过的应答Auth: 0拒绝Auth: 1 允许

vii. Wifidog接收到验证结果后，如果拒绝访问，就会返回302给客户端，重定向到认证服务器的gw_message接口，附带message=denied参数，客户端的上网访问仍然会回到第二步骤；如果允许访问，则改动防火墙规则，开通改客户端的上网（至此客户端已经能够正常上网），然后返回302重点向给客户端，重定向到认证服务器的portal接口，附带参数gw_id

viii. 认证服务器的的portal接口根据业务流成显示广告业或者做其他的跳转

ix. 整个认证流程完成
