AndroidX RecyclerView实践-手写卡片式布局

前言

RecyclerView系列总结：
《AndroidX RecyclerView总结-测量布局》
《AndroidX RecyclerView总结-Recycler》
《AndroidX RecyclerView总结-滑动处理》
《AndroidX RecyclerView总结-ItemTouchHelper》

RecyclerView除了可以展示线性、网格、瀑布流等常规列表布局，还支持自定义个性化的布局。这里实现卡片式滑动布局，效果如图：

功能拆解

最终实现效果是一个层叠卡片式布局，支持滑动拖拽移除，并且将移除的item再添加回数据集以便循环演示。点击对应按钮触发对应方向的自动滑出动画。当往左滑出的时候弹出"不喜欢"吐司，往右边滑出弹出"喜欢"吐司。

• 首先实现卡片布局，很容易想到可以通过自定义LayoutManager来完成，重写onLayoutChildren中实现个性化布局逻辑。
• 手势滑动移除，可以借助ItemTouchHelper实现。
• 卡片飞出的动画效果，通过自定义SimpleItemAnimator，设置ItemAnimator。

代码实现

准备工作

添加依赖

implementation 'androidx.constraintlayout:constraintlayout:1.1.3'
implementation 'com.google.android.material:material:1.1.0'
implementation 'androidx.cardview:cardview:1.0.0'
implementation 'androidx.appcompat:appcompat:1.1.0'

MOCK数据

使用本地图片资源。

List<CardBean> data = new ArrayList<>();
data.add(new CardBean(R.mipmap.tu15));
data.add(new CardBean(R.mipmap.tu16));
data.add(new CardBean(R.mipmap.tu17));
data.add(new CardBean(R.mipmap.xiaotu_50));
data.add(new CardBean(R.mipmap.xiaotu_51));
data.add(new CardBean(R.mipmap.xiaotu_122));
data.add(new CardBean(R.mipmap.xiaotu_131));
data.add(new CardBean(R.mipmap.xiaotu_134));
CardRecycleAdapter adapter = new CardRecycleAdapter(this, data);
cardLayout.setAdapter(adapter);

public class CardBean {// 图片资源IDpublic int cover;public CardBean(int cover) {this.cover = cover;}
}

创建适配器

public class CardRecycleAdapter extends BaseRecyclerAdapter<CardBean> {public CardRecycleAdapter(Context context, List<CardBean> data) {super(context, data);putItemLayoutId(VIEW_TYPE_DEFAULT, R.layout.item_card);}@Overridepublic void onBind(final ViewHolder holder, final CardBean item, final int position) {// 设置图片holder.setImageResource(R.id.ivCover, item.cover);holder.getView(R.id.btnDelete).setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {// ···}});holder.getView(R.id.btnLike).setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {// ···}});}
}

完整代码见CardRecycleAdapter.java

卡片布局实现

思路分析

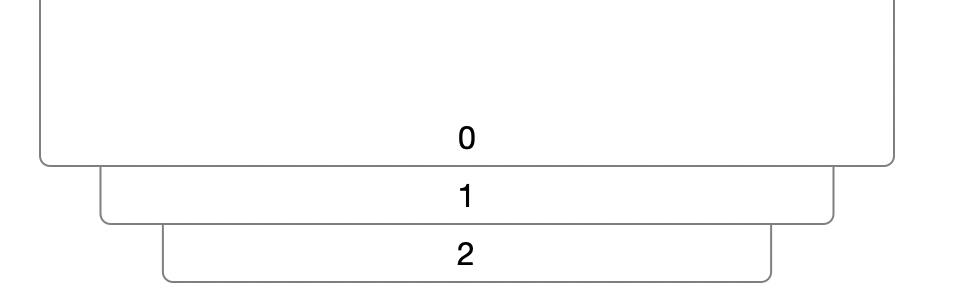

仔细观察最终效果图，注意到每层Item View的重叠排列。从顶层往下，View会逐渐往下偏移露出底部一部分视图，并且会适当缩小一定比例，从视觉上看起来位于后方。当数据过多时，不会全部摆放到RecyclerView中，限制最多展示View个数。

初始配置

定义一个配置类：

public static class CardConfig {public static int CARD_SHOW_COUNT;    //最多同时显示个数public static float SCALE_GAP;  //缩放比例public static int TRANS_Y_GAP;  //偏移量public static void init(Context context) {CARD_SHOW_COUNT = 4;SCALE_GAP = 0.05f;TRANS_Y_GAP = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 15, context.getResources().getDisplayMetrics());}
}

• CARD_SHOW_COUNT：就是在RecyclerView中摆放View的数量上限
• SCALE_GAP：每层View间的缩放比例
• TRANS_Y_GAP：每层View间的垂直偏移量

自定义LayoutManager

关键步骤，继承LayoutManager，实现onLayoutChildren方法：

public class CardSwipeLayoutManager extends RecyclerView.LayoutManager {@Overridepublic RecyclerView.LayoutParams generateDefaultLayoutParams() {return new RecyclerView.LayoutParams(ViewGroup.LayoutParams.WRAP_CONTENT, ViewGroup.LayoutParams.WRAP_CONTENT);}@Overridepublic void onLayoutChildren(RecyclerView.Recycler recycler, RecyclerView.State state) {super.onLayoutChildren(recycler, state);//解除所有子view，添加到scrap集合缓存detachAndScrapAttachedViews(recycler);// 取数据个数和CARD_SHOW_COUNT的较小值int count = Math.min(getItemCount(), CardConfig.CARD_SHOW_COUNT);if(count < 1) {return;}//遍历前count个itemView加载显示for (int i=0; i<count; i++) {// 获取缓存的ViewView child = recycler.getViewForPosition(i);//添加至头部，显示在底层addView(child, 0);//测量child的大小measureChildWithMargins(child, 0, 0);//获取child外边距=(recyclerview的宽度-child包含了decorate间距的总宽度) / 2int widthSpace = (getWidth()-getDecoratedMeasuredWidth(child)) / 2;int heightSpace = (getHeight()-getDecoratedMeasuredHeight(child)) / 2;//摆放child的位置(居中摆放)layoutDecorated(child, widthSpace, heightSpace,widthSpace+getDecoratedMeasuredWidth(child),heightSpace+getDecoratedMeasuredHeight(child));//设置Y轴偏移和长宽缩放，层叠错开显示int fraction = i;if(fraction == count-1) {//最后一个和倒数第二个的fraction一致fraction = count - 2;}// 设置View的Y轴偏移和缩放child.setTranslationY(CardConfig.TRANS_Y_GAP * fraction);child.setScaleX(1 - CardConfig.SCALE_GAP*fraction);child.setScaleY(1 - CardConfig.SCALE_GAP*fraction);}}
}

核心步骤就是依次取child，先测量child，再将child居中摆放，最后计算它的偏移和缩放。

其中注意几个细节，在布局前首先调用detachAndScrapAttachedViews将mChildren数组中View移除，并将View交由Recycler进行缓存。之后再依次从Recycler获取View，按FILO顺序加入mChildren数组，即后添加的View插入数组头部，使先遍历的View能显示在上层。

最后一个View和倒数第二个View的偏移和缩放比例是一致的，即最后一个刚好被倒二个完整覆盖，这样是为了在拖拽时视觉效果更连贯。

完整代码见CardSwipeLayoutManager.java

手势滑动移除实现

思路分析

通过ItemTouchHelper绑定RecyclerView，可以托管RecyclerView的手势事件，创建ItemTouchHelper.Callback可以处理自定义滑动、拖拽相关业务逻辑。

移除View逻辑可以在ItemTouchHelper.Callback#onSwiped中处理，当滑动达到临界值时会触发onSwiped回调。

当拖拽时，底层的View也会相应的偏移和缩放，以填充上层View的位置。可以在ItemTouchHelper.Callback#onChildDraw中处理相应逻辑。

自定义ItemTouchHelper.SimpleCallback

1. 首先设置滑动方向

public class CardSwipeCallback extends ItemTouchHelper.SimpleCallback {private Context context;private CardRecycleAdapter adapter;public CardSwipeCallback(Context context, CardRecycleAdapter adapter) {// 设置支持的手势类型和方向super(0, ItemTouchHelper.LEFT|ItemTouchHelper.UP|ItemTouchHelper.RIGHT|ItemTouchHelper.DOWN);this.context = context;this.adapter = adapter;}@Overridepublic boolean onMove(RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder, RecyclerView.ViewHolder target) {// 不进行item交换操作return false;}// ···
}

在构造函数中，设置了不支持Drag拖拽类型操作，Swipe滑动操作支持上下左右四个方向。

2. 处理移出操作

public class CardSwipeCallback extends ItemTouchHelper.SimpleCallback {// ···@Overridepublic void onSwiped(RecyclerView.ViewHolder viewHolder, int direction) {// 判断方向if(direction==ItemTouchHelper.LEFT) {Toast.makeText(context, "不喜欢", Toast.LENGTH_SHORT).show();} else {Toast.makeText(context, "喜欢", Toast.LENGTH_SHORT).show();}// 移除滑出的item并添加到尾部CardBean item = adapter.getmData().remove(viewHolder.getLayoutPosition());adapter.getmData().add(item);adapter.notifyDataSetChanged();}// ···
}

在onSwiped中，首先判断移出方向，弹对应toast。接着从适配器数据集中移除对应item，再重新添加到数据集尾部，实现循环效果。

3. 处理下层View动画

public class CardSwipeCallback extends ItemTouchHelper.SimpleCallback {// ···@Overridepublic void onChildDraw(Canvas c, RecyclerView recyclerView, RecyclerView.ViewHolder viewHolder, float dX, float dY, int actionState, boolean isCurrentlyActive) {super.onChildDraw(c, recyclerView, viewHolder, dX, dY, actionState, isCurrentlyActive);// 设置滑动临界值，用于计算偏移和缩放差值，避免无限偏移缩放double maxDistance = recyclerView.getWidth() / 2;// 当前滑动距离（勾股定理）double distance = Math.sqrt(dX*dX + dX*dX);// 计算偏移缩放比例double ratio = distance / maxDistance;if(ratio > 1) {// 限制不超过1ratio = 1;}// 获取当前recyclerview显示item的个数，遍历计算偏移和缩放int count = recyclerView.getChildCount();for (int i=0; i<count; i++) {View child = recyclerView.getChildAt(i);// 越前面越底层int level = count - i - 1;// 判断非最底层的view才需要改变if(level != count-1) {// 以原来的位置加上偏移量和缩放比child.setTranslationY((float) (CardConfig.TRANS_Y_GAP * (level-ratio)));child.setScaleX((float) (1 - CardConfig.SCALE_GAP * level + CardConfig.SCALE_GAP*ratio));child.setScaleY((float) (1 - CardConfig.SCALE_GAP * level + CardConfig.SCALE_GAP*ratio));}}}
}

在onChildDraw方法中，首先利用滑动距离计算一个差值比例，在遍历child，依次计算child的偏移和缩放，达到上下移动和放大缩小的效果。

关于计算偏移和缩放比例说明：
在前面自定义LayoutManager#onLayoutChildren中，以原child索引值作为fraction计算偏移和缩放，偏移量和缩放比例依次递增，之后child都是插入mChildren数组头部。因此在此处自定义SimpleCallback#onChildDraw中遍历child时，先取到的child是最底层的，这里通过倒序求出原fraction，计算原偏移和缩放，再加上滑动差值比例计算的偏移和缩放，进行在原基础上的位移和放大缩小。

完整代码见CardSwipeCallback.java

点击按钮卡片飞出动画实现

思路分析

给item布局中的对应按钮增加点击事件监听，移除对应数据并触发适配器更新。动画效果通过自定义ItemAnimator（这里只需要自定义Remove动画），之后通过RecyclerView#setItemAnimator应用ItemAnimator。

按钮点击监听

public class CardRecycleAdapter extends BaseRecyclerAdapter<CardBean> {// ···@Overridepublic void onBind(final ViewHolder holder, final CardBean item, final int position) {holder.setImageResource(R.id.ivCover, item.cover);holder.getView(R.id.btnDelete).setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {Toast.makeText(mContext, "不喜欢", Toast.LENGTH_SHORT).show();// 给itemView设置tag，标记当前触发往左边滑出的动画holder.itemView.setTag(SwipeItemAnimator.SWIPE_REMOVE_LEFT);// 移除数据，并触发notifyItemRemovedremove(item);// 将数据添加回数据集，以便循环演示mData.add(item);}});holder.getView(R.id.btnLike).setOnClickListener(new View.OnClickListener() {@Overridepublic void onClick(View v) {Toast.makeText(mContext, "喜欢", Toast.LENGTH_SHORT).show();// 给itemView设置tag，标记当前触发往右边滑出的动画holder.itemView.setTag(SwipeItemAnimator.SWIPE_REMOVE_RIGHT);remove(item);mData.add(item);}});}
}

这里给两个按钮设置了点击监听，其中分别会给itemView设置tag来标记不同方向的滑出。
完整代码见CardRecycleAdapter.java

自定义SimpleItemAnimator

RecyclerView中默认有一个DefaultItemAnimator，实现了Add、Remove、Move、Change操作的动画。如果不是为了区分不同方向的移出动画（点击"不喜欢"按钮往左滑出、点击"喜欢"按钮往右滑出），使用默认动画即可。这里直接拷贝DefaultItemAnimator源码，仅修改其中Remove动画的实现。

public class SwipeItemAnimator extends SimpleItemAnimator {public static final int SWIPE_REMOVE_LEFT = 1;  // 标记左滑移除public static final int SWIPE_REMOVE_RIGHT = 2; // 标记右滑移除// ···private void animateRemoveImpl(final RecyclerView.ViewHolder holder) {final View view = holder.itemView;final ViewPropertyAnimatorCompat animation = ViewCompat.animate(view);mRemoveAnimations.add(holder);//设置偏移量---向左还是向右float translateX = 0;// 判断点击时给view设置的tag，判断滑出方向if((int)view.getTag() == SWIPE_REMOVE_LEFT) {translateX = -view.getWidth();} else if((int)view.getTag() == SWIPE_REMOVE_RIGHT) {translateX = view.getWidth();}animation.setDuration(getRemoveDuration()).translationX(translateX).alpha(0).setListener(new VpaListenerAdapter() {@Overridepublic void onAnimationStart(View view) {dispatchRemoveStarting(holder);}@Overridepublic void onAnimationEnd(View view) {animation.setListener(null);//动画结束还原位置ViewCompat.setTranslationX(view, 0);ViewCompat.setAlpha(view, 1);dispatchRemoveFinished(holder);mRemoveAnimations.remove(holder);dispatchFinishedWhenDone();}}).start();}// ···
}

完整代码见SwipeItemAnimator.java

尾声

至此，完成了开头效果中的卡片式滑动布局。

完整代码见CardSwipeDemo
