小体积、高速率的nRF24L01芯片通信模块详解

关注我们，了解更多精彩内容

在选择纯硬件通信模块时，

面对上述问题，AS01提供了很好的解决办法。

AS01系列模块是工作在2.4GHz(ISM频段)的纯硬件模块。此系列基于NORDIC原装nRF24L01P芯片方案开发，提供多种接口形式，具有高空速（最高空速可达到2Mbps），高稳定的特性。精确阻抗匹配，模块发射功率足，频谱特性非常好，谐波非常小，频道串扰小，体积小，部分器件达到了军品级标准。

高品质、高稳定、高速率通信的无线通信模块。

有效缩短开发时间

1.快速测试

拥有测试底板+底板程序。

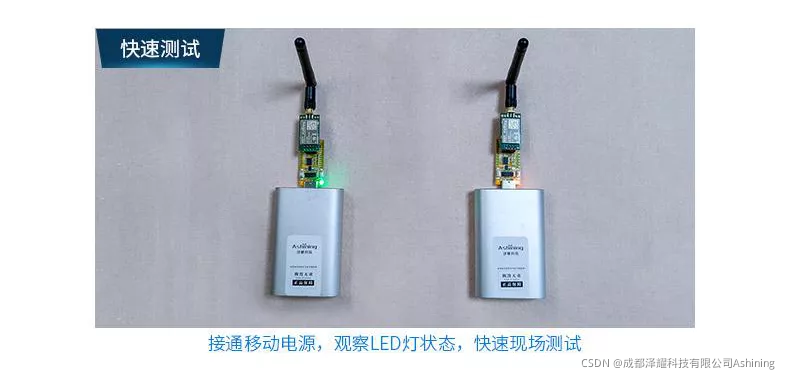

每一个模块都有测试套件（底板+模块）可选，接通移动电源，观察LED灯状态，现场快速测试。

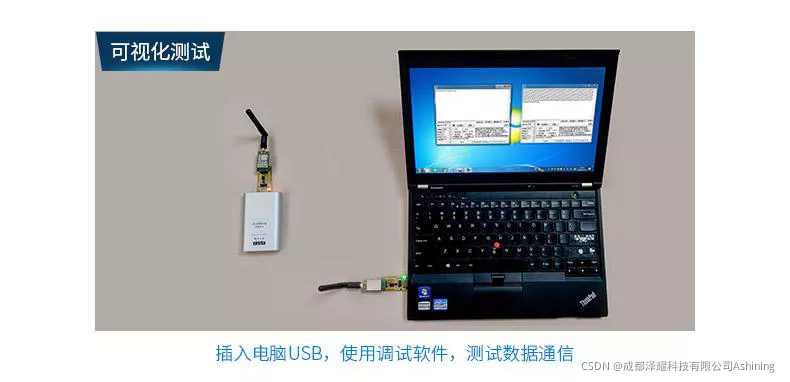

2.可视化测试

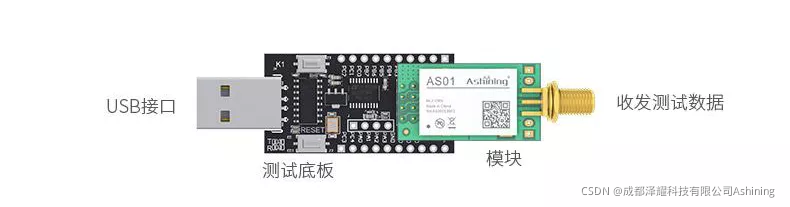

插入电脑USB，使用调试软件，测试数据通信。

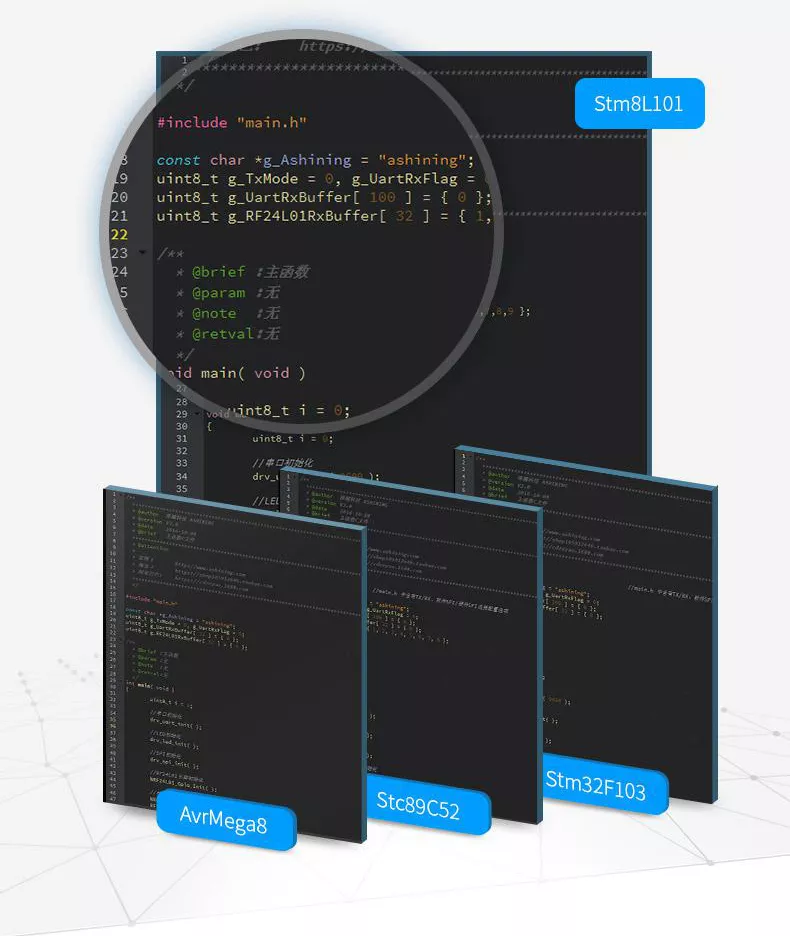

3.提供多种demo实例

多种单片机demo工程参考。

demo程序代码规范，易上手操作，节约开发时间。

4.专有流程，简明快捷

三步快速选型，让想法到落地减少大量等待时间。

模块通信流畅

1.采用挪威NORDIC公司nRF24L01P射频芯片，收发一体，体积小易应用，高速数据传输。

2.部分AS01模块中内置了高性能PA，高灵敏度LNA，提高了产品性能。

3.三级数数据FIFO

·发射长度：单个数据包1~32字节；

·接收长度：单个数据包1~32字节；

·自动重发处理机制；

·支持6通道数据传输。

4.通信接口

4-Pin 硬件 SPI 通信接口；

推荐速率 4Mbps，最大速率可达 10Mbps.

5.多等级空中速率：

250Kbps、1Mbps、 2Mbps。

6.四种工作模式

·掉电模式（power down）

·待机模式（standby）

·发送模式（send）

·接收模式（receive）

性能质量优异

1.产品本身设计+硬件

泽耀研发与生产运用多年来的技术沉淀，并搭配高品质元器件，保证每一件产品发挥更卓越更稳定的性能。

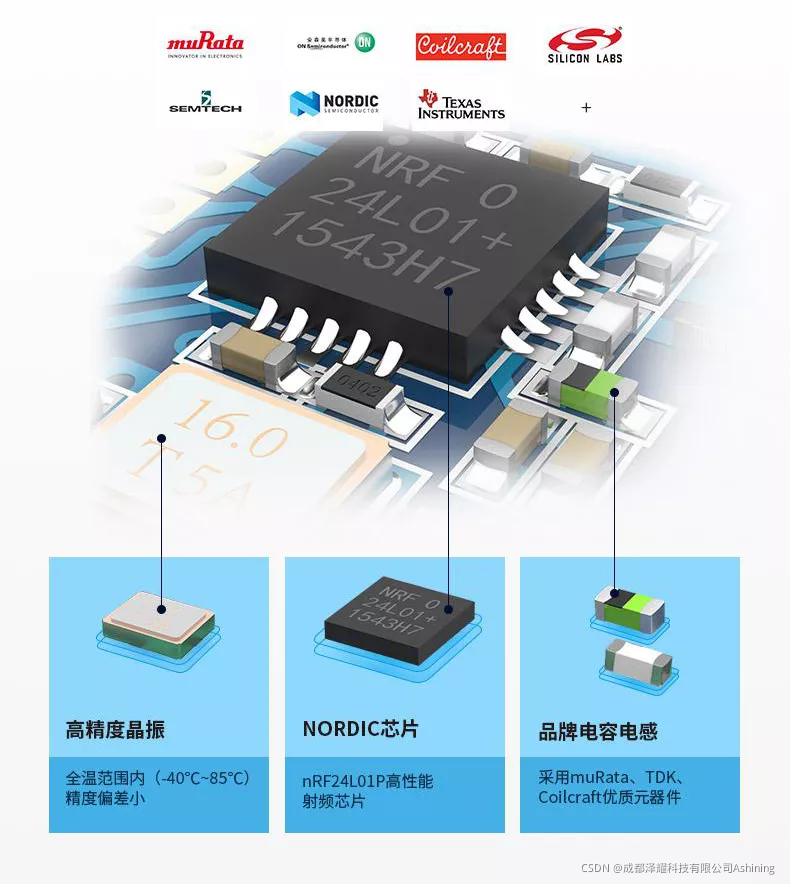

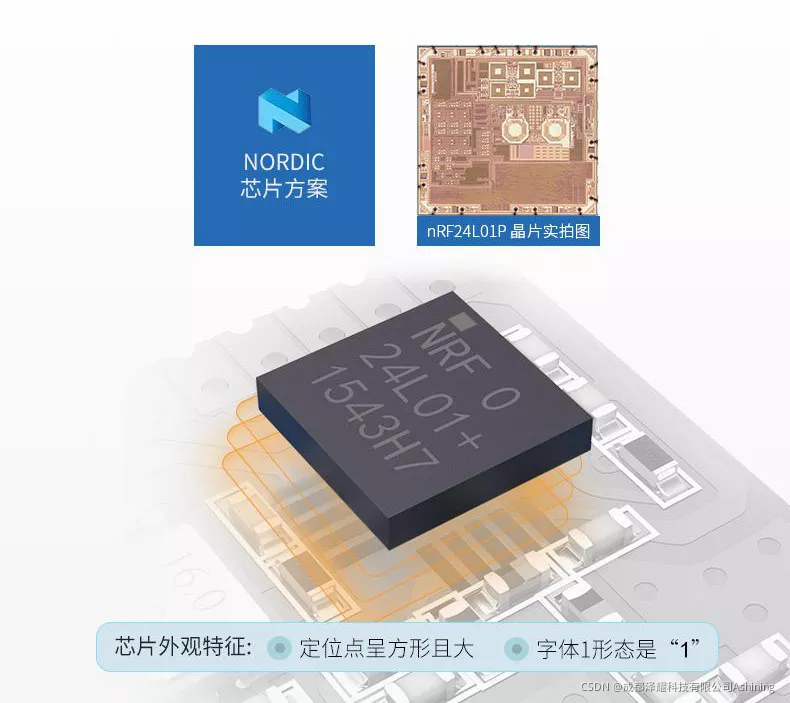

·原装进口芯片

传输距离更远，功耗更低，稳定性能更高。

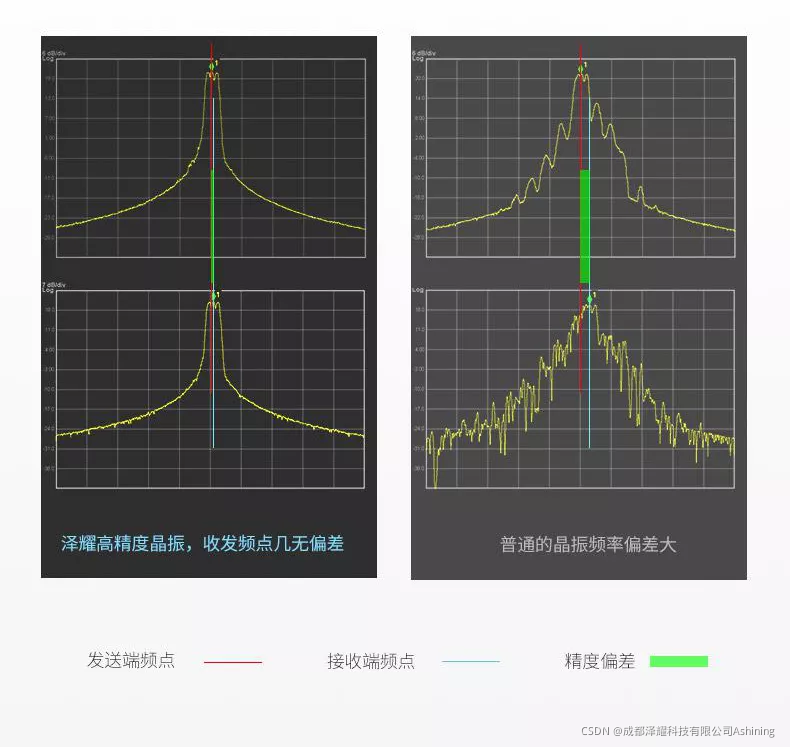

·高精度低温晶振

采用10ppm工业级高精度品质晶振，全温范围内(-40°C~+85°C) 精度偏差小，长期稳定可靠，一致性好。

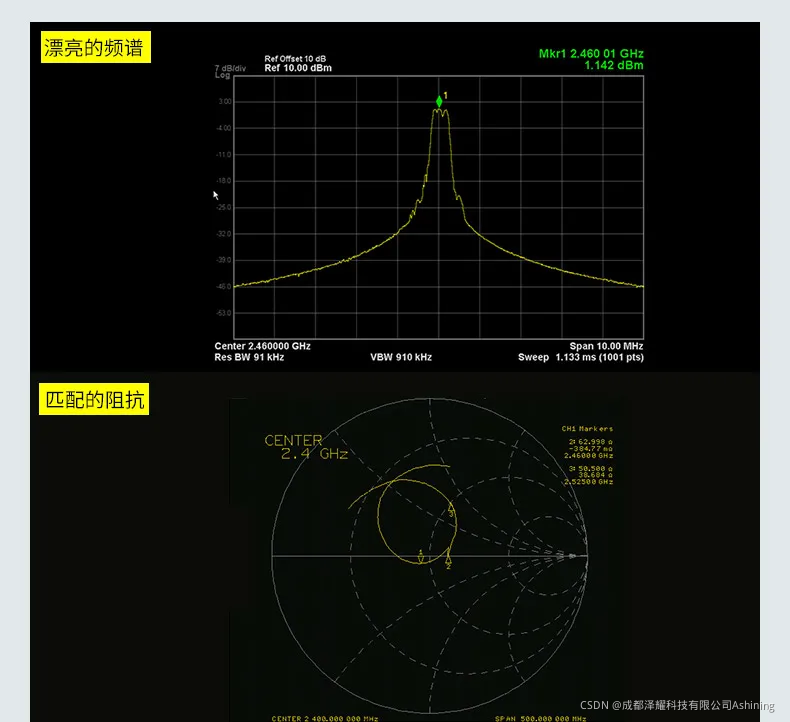

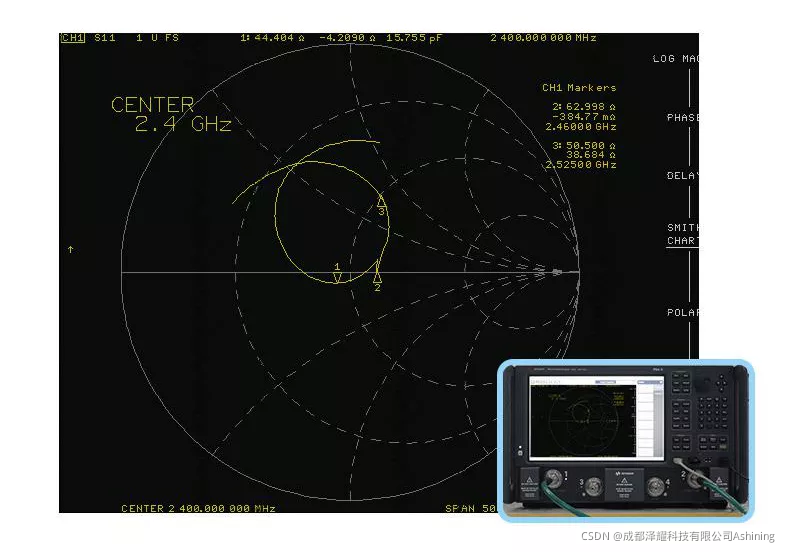

·阻抗匹配

调整阻抗50Ω，良好的阻抗匹配，降低反射，得到最大化功率，提升接收灵敏度。也能更好的保护电路板及元器件

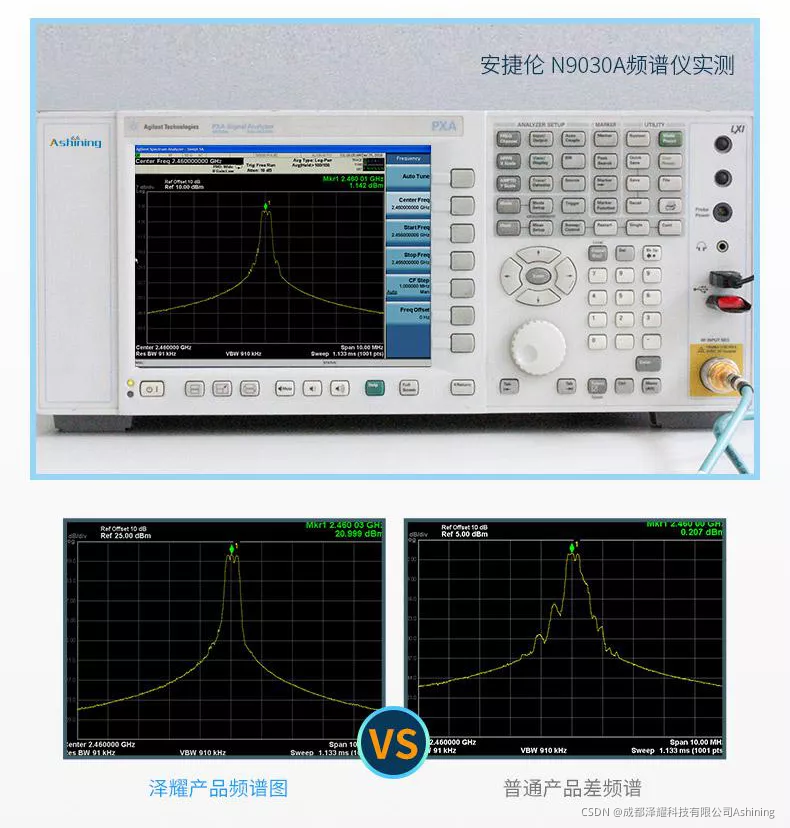

·频谱收敛

频谱收敛，干净无杂散，信号分离度优异，信道间不易串频。

·优质器件

优质电容电感器件，全原装器件，采用的感容器件均来自muRata、TDK、Coilcraft等一线产品。

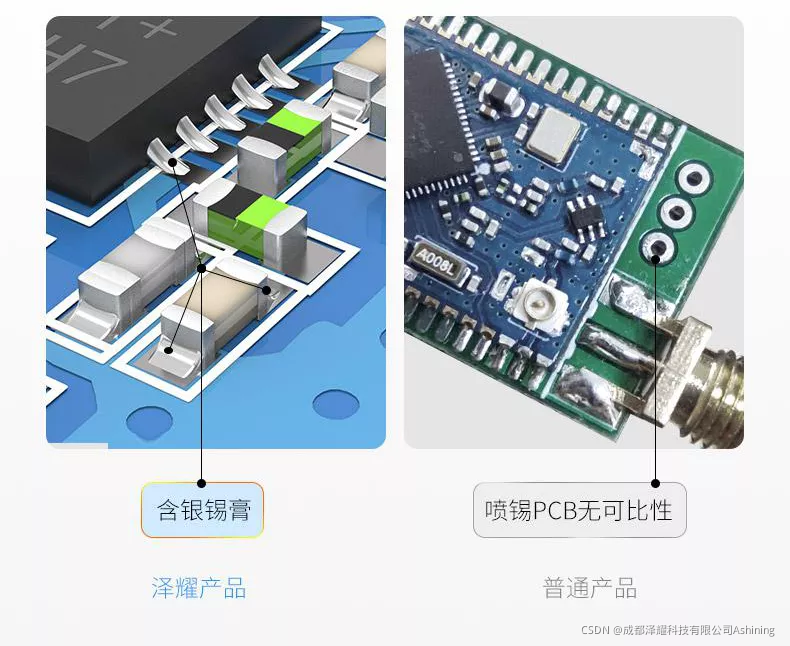

·优质工艺，使用寿命长

沉金PCB不易氧化、导电性能好，使用寿命更长。含银锡膏使得焊点更牢固、导电性能高。

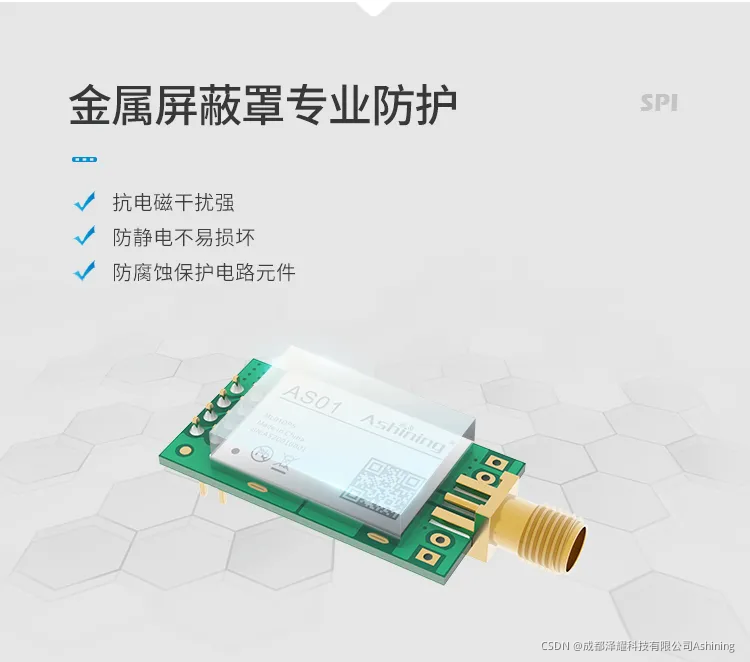

·金属屏蔽罩

带屏蔽，抗干扰，低辐射；全部器件均采用进口，板材特殊，耐高温，全部无铅工艺。

·PCB分割地线

具备多年经验的高级硬件工程师才能完成如此鬼斧神工的设计，更好的频谱和减少卡顿。

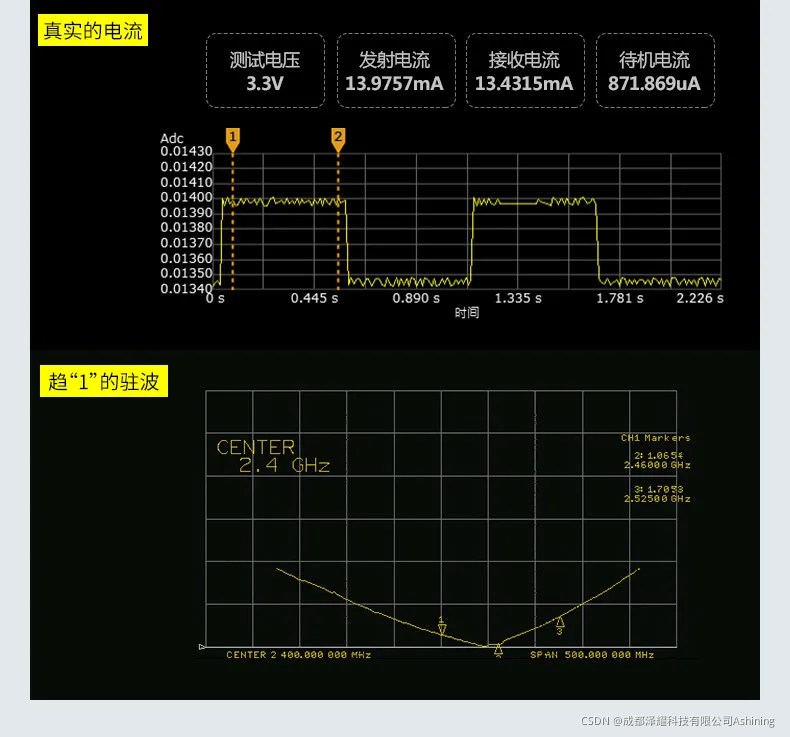

2.测试

苛刻测试，设计、生产阶段均实地测试，全检全测，每一个参数严格筛选，保障残次品“零”通过。

经过高低温老化测试，高低温冲击测试，高温湿热老化测试模块性能可靠，可实现7*24小时不间断稳定工作。

可在-40°C~+85°C下正常工作。

供货稳定，库存完备

提供专业技术支持

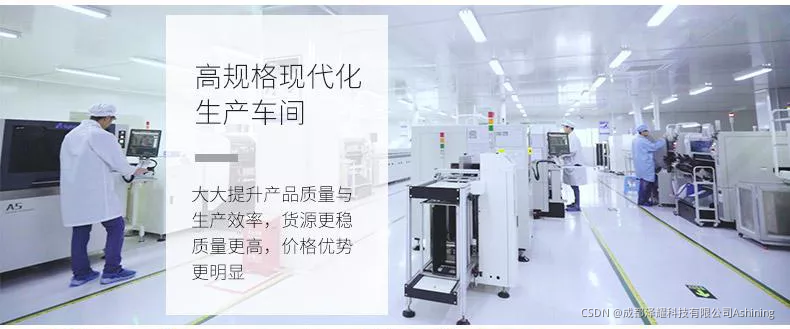

提供产品开发测试板、产品选型技术咨询、应用方案评估推荐、特殊功能定制化设计、提供完备demo例程、一对一技术支持、现代化生产车间保证质量。

库存充足，闪电发货，自主研发专利，批量还享受更多优惠。

模块功能

引脚

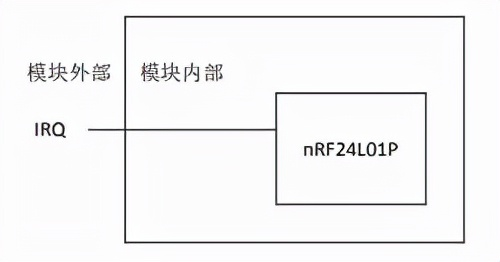

·IRQ引脚功能

IRQ 为中断映射引脚，低电平有效。

说明
1、 CE 高电平有效，模块写寄存器时必须首先设置为 POWER DOWN 掉电模式，建议连接 CE 到单片机 IO 口。
2、 IRQ 推荐连接使用单片机外部中断。也可不接，采用 SPI 查询方式来获取中断状态。
3、 nRF24L01P 技术手册要求 CE 引脚高电平时间大于 10us 以启动数据发送，但为使同一代码兼容我司带有 PA 和 LNA 的 AS01 系列模块，建议改为：SPI 操作后，置高 CE，直到发射完成后，继续保持 1ms 的高电平，再置低 CE。

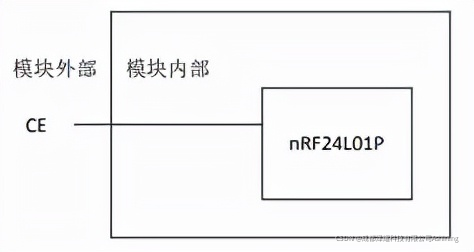

·CE引脚功能

模块控制引脚，模块的发送模式（TXD）和接收模式（RXD）由此引脚决定。

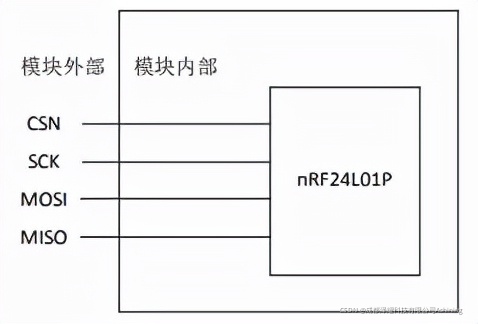

·SPI引脚功能

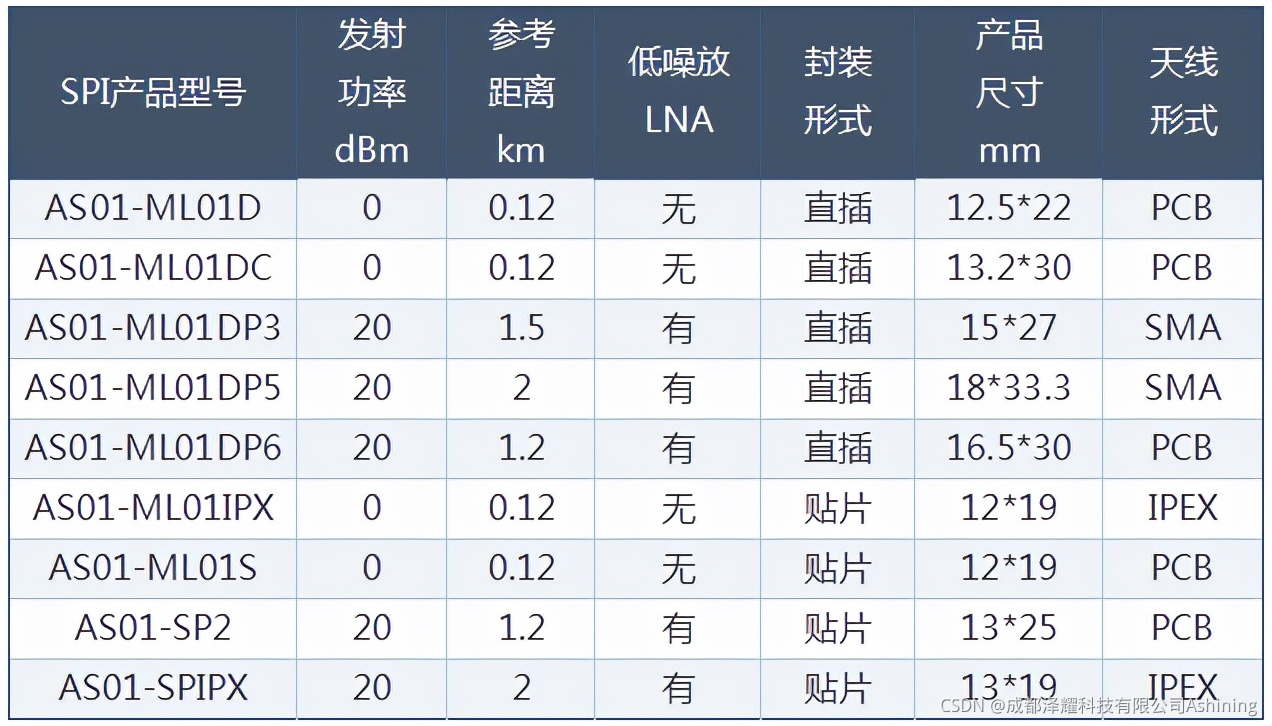

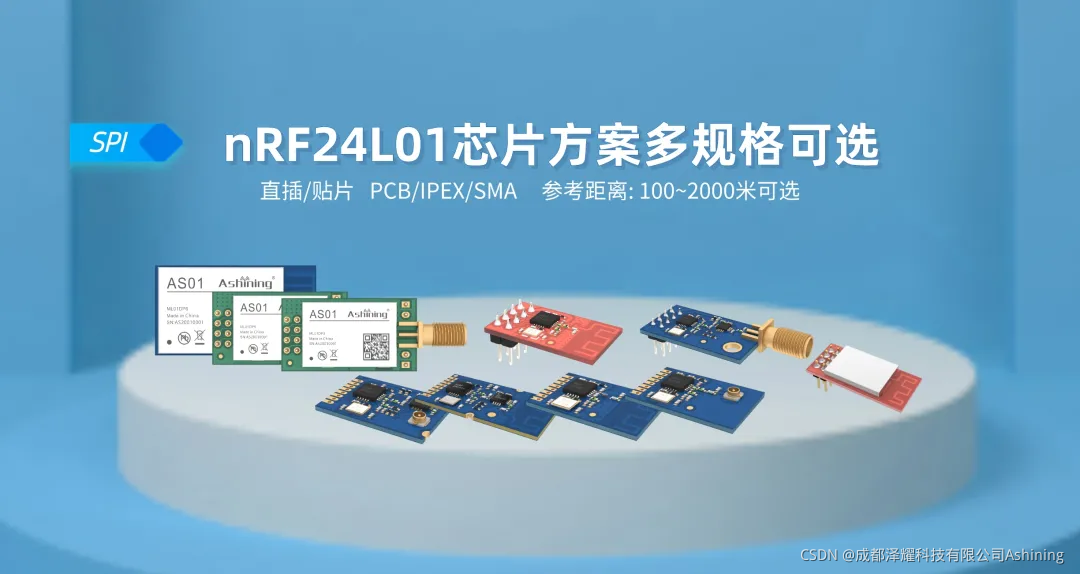

产品选型表

免费拿样
