NBIOT模块 移远BC28全网通模组OpenCpu实现ADC采集电压

2023-10-08 21:10
文章标签 模块 实现 采集 adc 电压 模组 移远 nbiot bc28 opencpu 网通

本文主要是介绍NBIOT模块 移远BC28全网通模组OpenCpu实现ADC采集电压，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

本文档主要介绍如何进行BC28 OPENCP 开发环境的搭建以及程序的编译和下载。
这是我们使用到的板子。购买链接：https://item.taobao.com/item.htm?id=578773531959
在这里插入图片描述
首先我们将进行编译环境的搭建。
另外microsoft.net framework如果没有安装或者版本不到4.5.2可能需要安装microsoft.net framework 4.5.2.exe

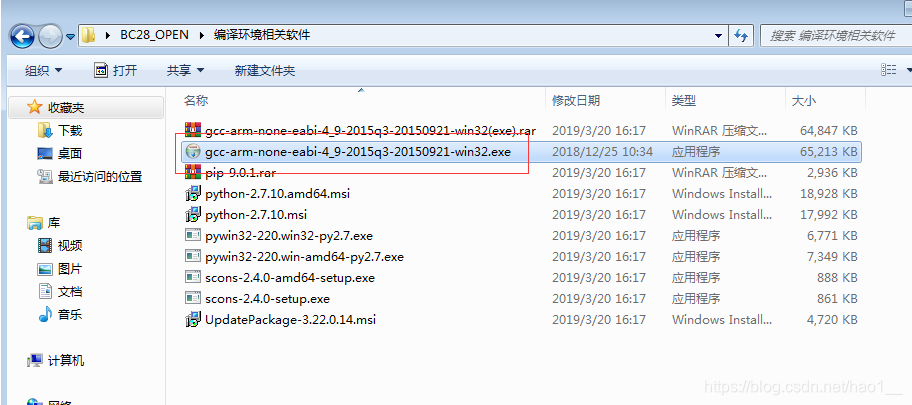

  1. 安装gcc-arm-none-eabi-4_9-2015q3-20150921-win32.exe
    在这里插入图片描述
    双击打开，然后选择ok
    在这里插入图片描述
    然后下一步，到达安装位置这里可以选择默认，也可以自己定义安装路径，选好安装路径后进行安装。
    在这里插入图片描述

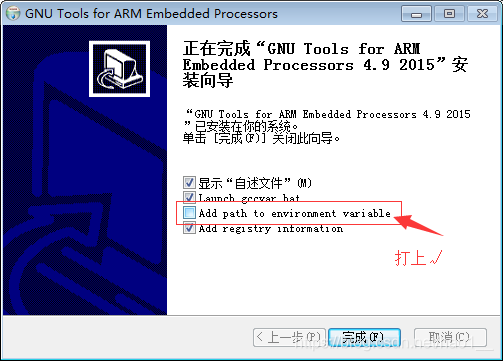

    安装后，出现如下图，勾选上，点击完成
    在这里插入图片描述

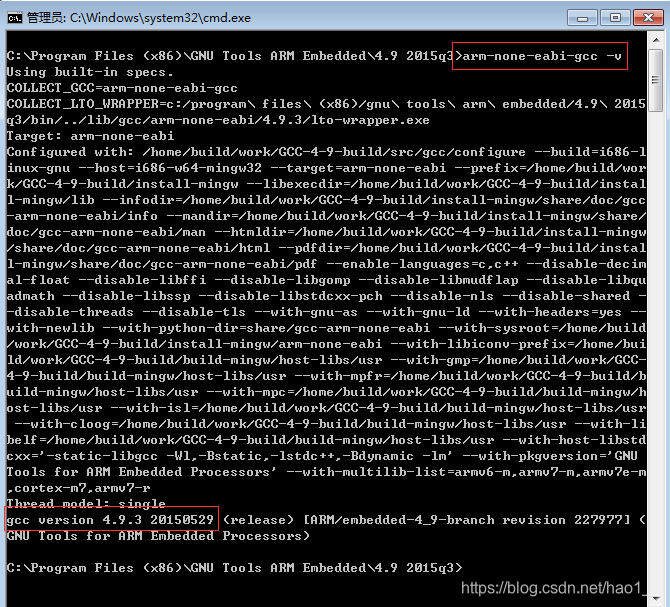

    然后我们在弹出的命令提示符输入“arm-none-eabi-gcc -v”确认GCC是否安装成功，以及版本确认
    在这里插入图片描述在这里插入图片描述

  2. python-2.7.10.amd64.msi的安装（我的电脑是64位，对应选择amd64）
    在这里插入图片描述
    双击打开
    在这里插入图片描述

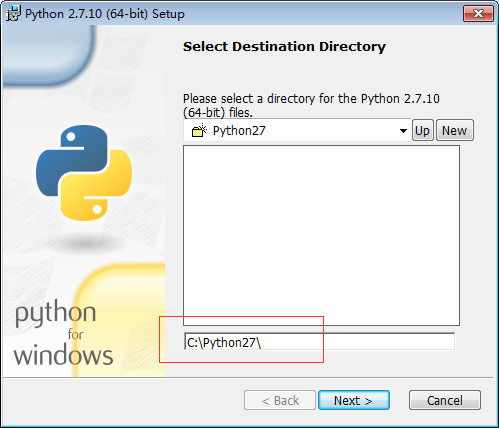

    直接下一步，到了选择路径这里，建议选择默认路径，也可以自己定义路径，我这里选择默认路径
    在这里插入图片描述

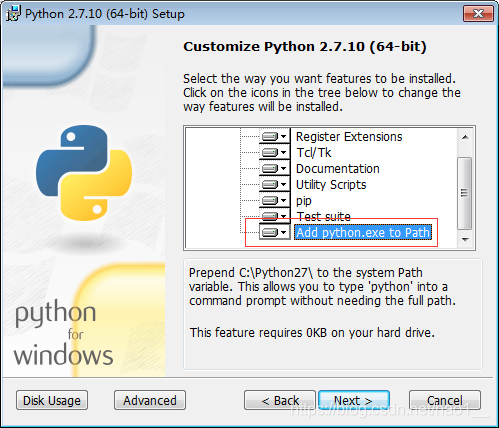

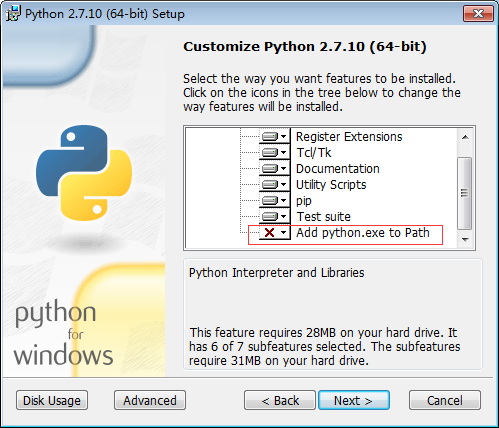

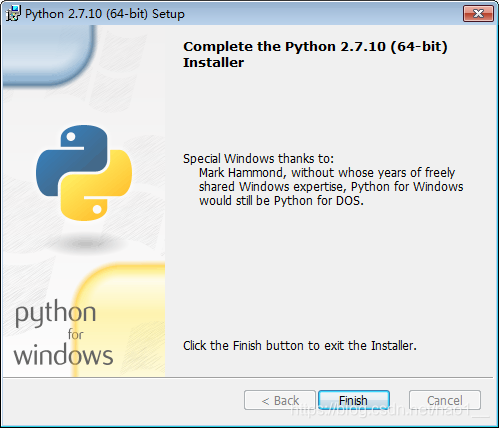

    到了这里，看到这个Add Python.exe to Path，我们要把这个也勾选上
    在这里插入图片描述

点击Add Python.exe to Path前面的红X，下拉选择第一个，像下图一样
在这里插入图片描述
然后我们就可以继续下一步，进行安装
在这里插入图片描述
3. pywin32-220.win-amd64-py2.7.exe的安装
在这里插入图片描述
双击打开
在这里插入图片描述
直接默认安装即可
在这里插入图片描述
选择路径这里，要是刚才你安装python-2.7.10.amd64.msi不是默认路径的话，就把上图的路径改成安装python-2.7.10.amd64.msi的路径，否则就不需要改路径

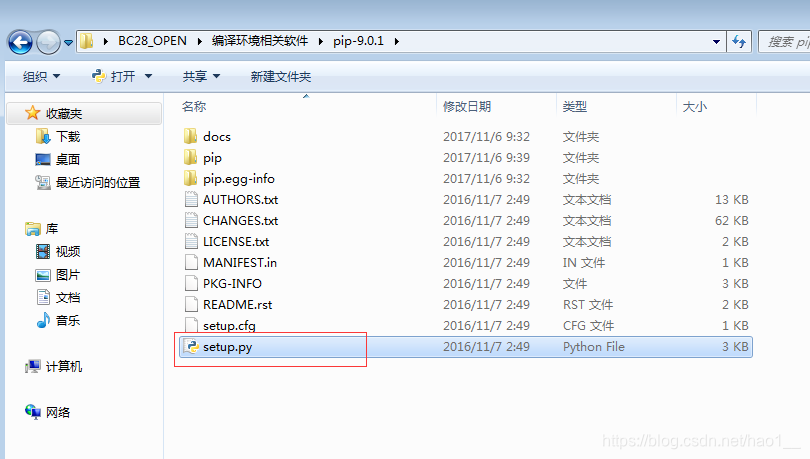

4．Python相关的pip安装
在这里插入图片描述
双击运行即可

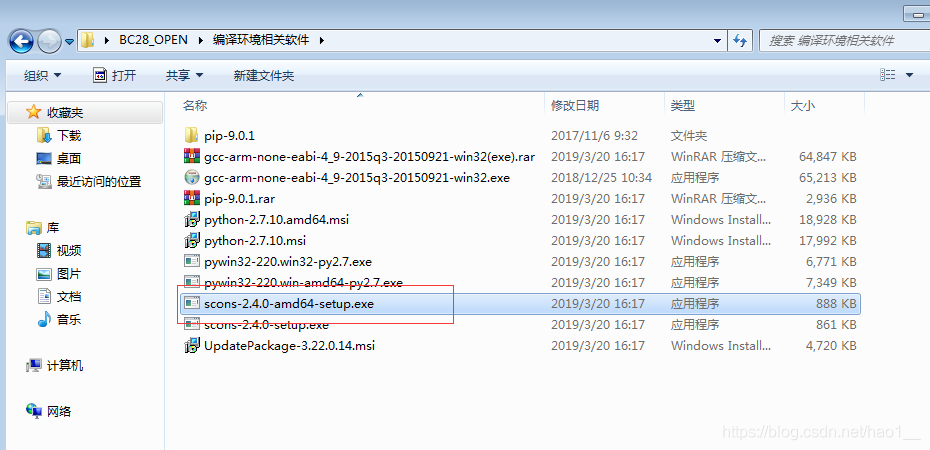

5.scons-2.4.0-amd64-setup.exe的安装，对应系统选择32/64位
在这里插入图片描述
双击打开
在这里插入图片描述
下一步到这里会提示Python的目录，注意对应Python2.7安装，然后默认安装即可
在这里插入图片描述
6. UpdatePackage-3.22.0.14.msi的安装
在这里插入图片描述
直接双击运行即可

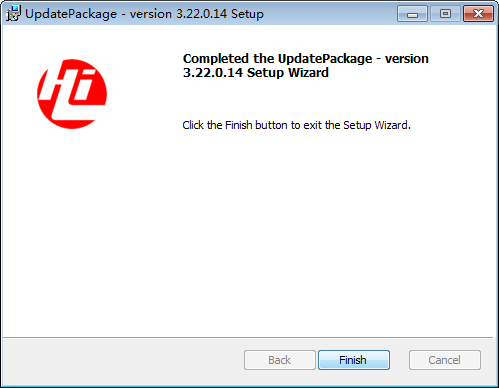

在这里插入图片描述
以上环境就搭建好了。
我们要打开BC28_OpenCPU_Hi1_SDK_V1.0中的“scons_new.bat”文件

在这里插入图片描述

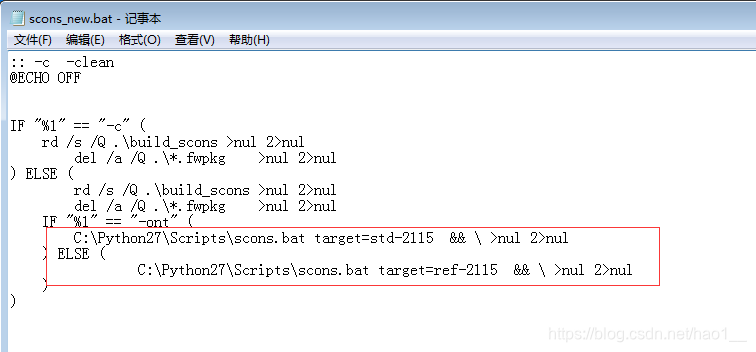

右键选择打开方式，我这里选用文本的方式打开，对应Python2.7/scons安装路径修改下图方框中的路径，若安装Python2.7/scons是默认路径则无需修改
在这里插入图片描述
环境搭建好后我们就可以下载固件了。
我们找到如下图目录的文件
在这里插入图片描述

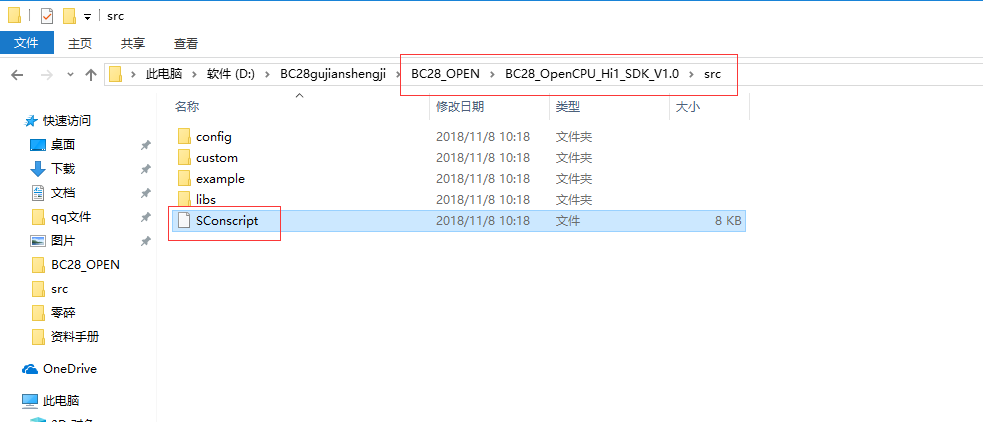

“SConscript”这个文件右键选择打开方式，这里我选择的是Sublime Text
在这里插入图片描述

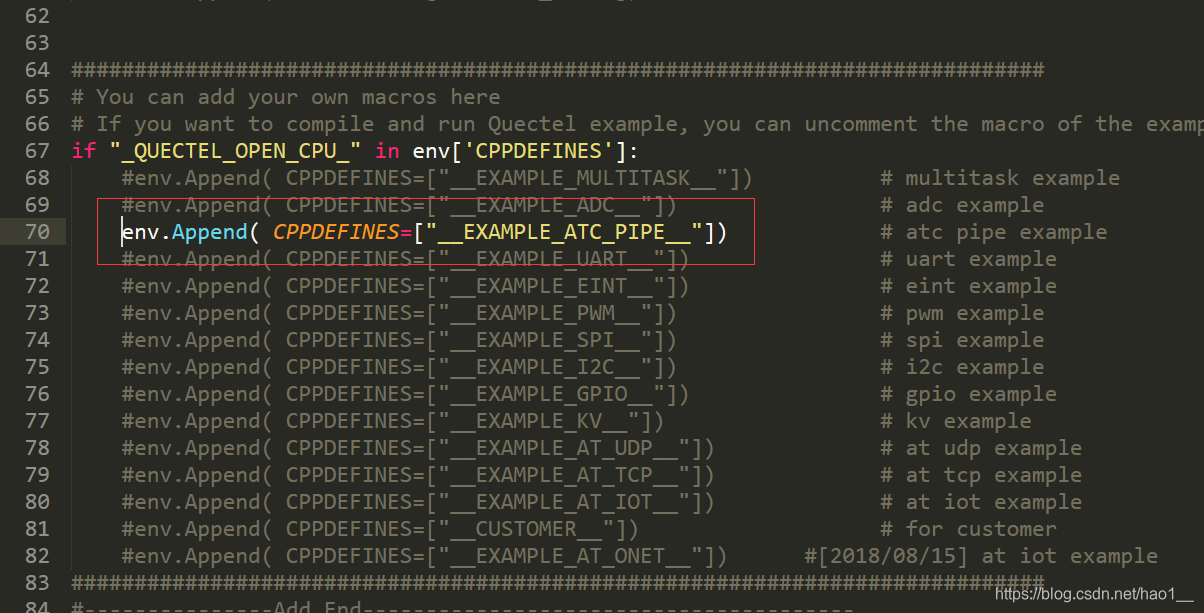

打开这个文件后我们找到如下图的代码
在这里插入图片描述
把上图方框中的代码注释掉，然后把方框中代码的上一句代码除去注释，然后保存。结果如下图所示：
在这里插入图片描述

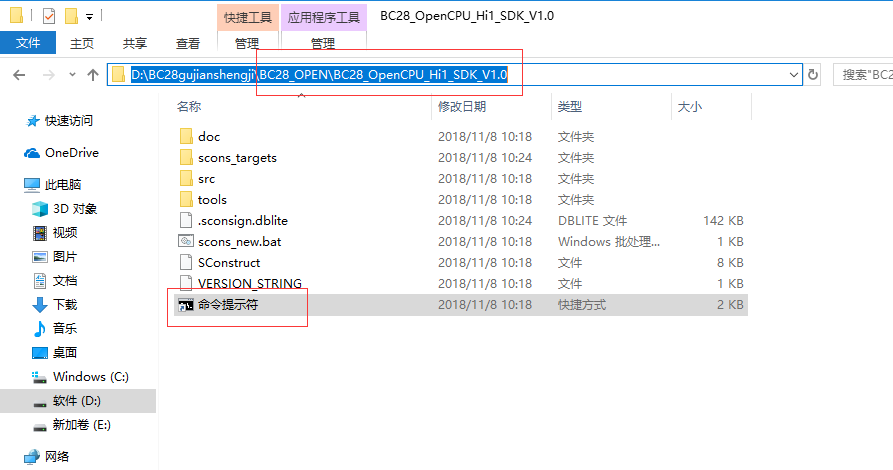

在“BC28_OpenCPU_Hi1_SDK_V1.0”此目录下，双击打开命令提示符,如下图所示。注意：“BC28_OpenCPU_Hi1_SDK_V1.0”必须位于全英文的目录下，否则可能会导致编译失败。
在这里插入图片描述

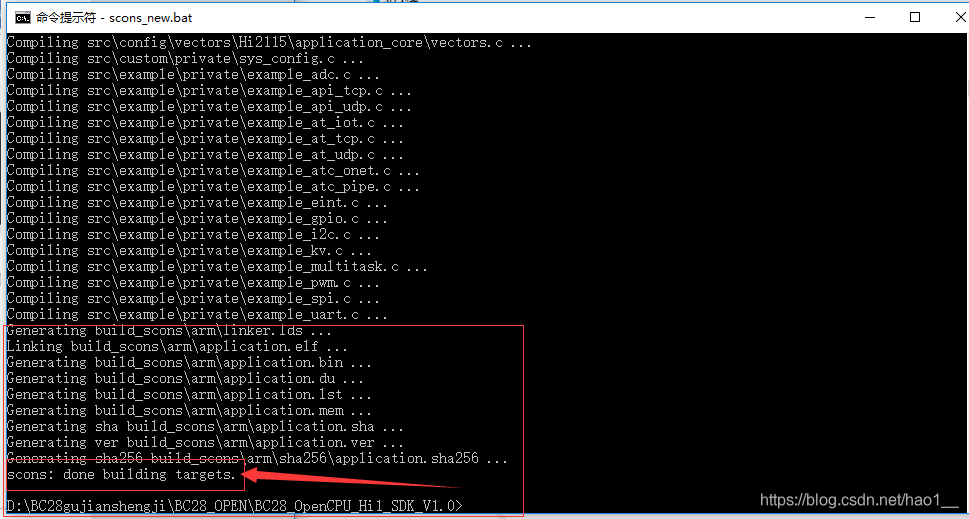

打开命令提示符后，输入scons_new.bat，然后点击回车，开始编译工程，如下图的现象则表示工程编译成功
在这里插入图片描述

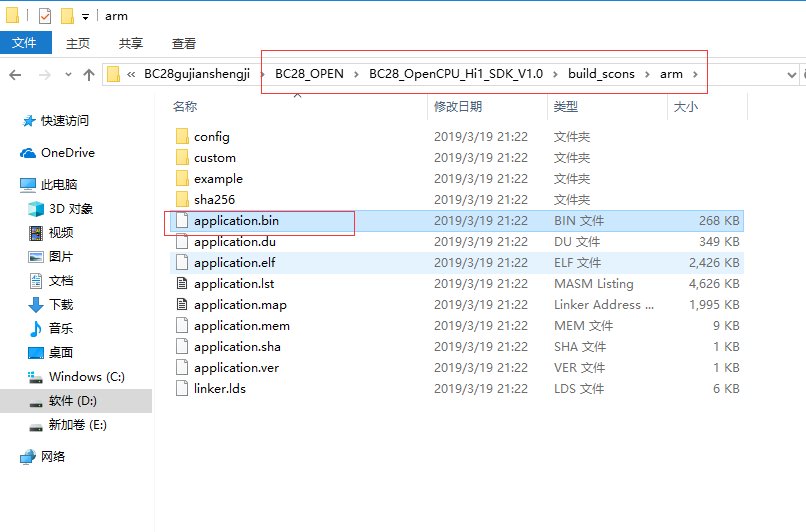

编译生成的“.bin ”文件在目录： “BC28_OpenCPU_Hi1_SDK_V1.0\build_scons\arm\”
在这里插入图片描述
由于工程烧写为是 fwpkg 固件包，而 SDK 编译生成的只有 bin 文件，这时候我们需要一个标准的 fwpkg 包。不同系列的 nb-iot 模组有着不同的标准固件包，用户在开发是要注意使用的模组，获取与模组对应的 标准 fwpkg 固件包。
因此，我们需要在“BC28_OpenCPU_Hi1_SDK_V1.0”中创建一个新的文件夹，以“fwpkg”为名。
在这里插入图片描述

在这里插入图片描述

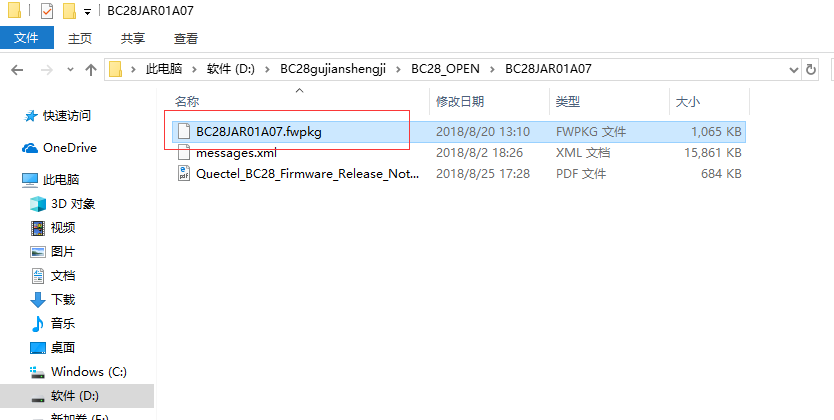

找到“BC28_OPEN\BC28JAR01A07”下的这个“BC28JAR01A07.fwpkg”文件复制粘贴到“BC28_OPEN\BC28_OpenCPU_Hi1_SDK_V1.0\fwpkg”这个文件夹中
在这里插入图片描述

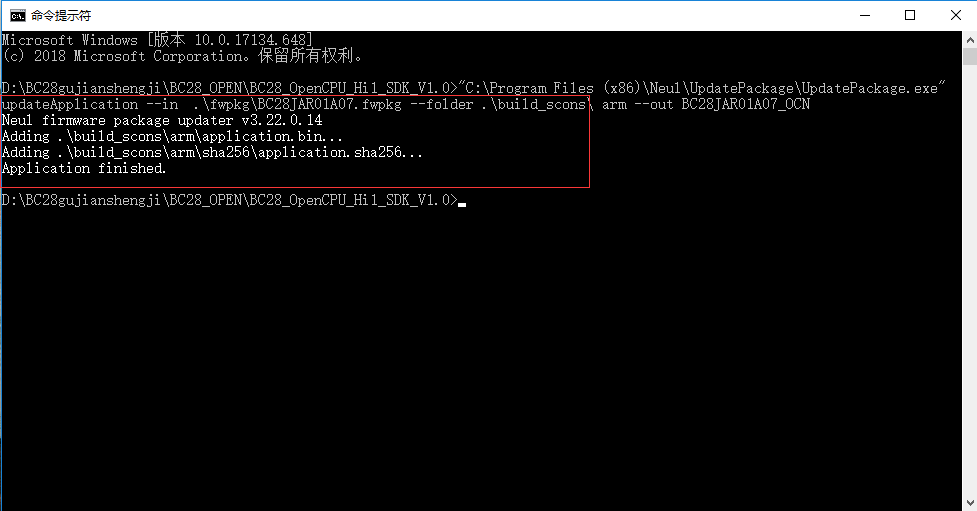

在 BC28_OpenCPU_Hi1_SDK_V1.0下打开命令提示符，输入““C:\Program Files (x86)\Neul\UpdatePackage\UpdatePackage.exe” updateApplication --in .\fwpkg\BC28JAR01A07.fwpkg --folder .\build_scons\ arm --out BC28JAR01A07_OCN”， 建议把这段命令先复制到文本中，再从文本中复制粘贴到命令提示符中 ，然后键入回车键
在这里插入图片描述

命令提示符中会如下图所示
在这里插入图片描述

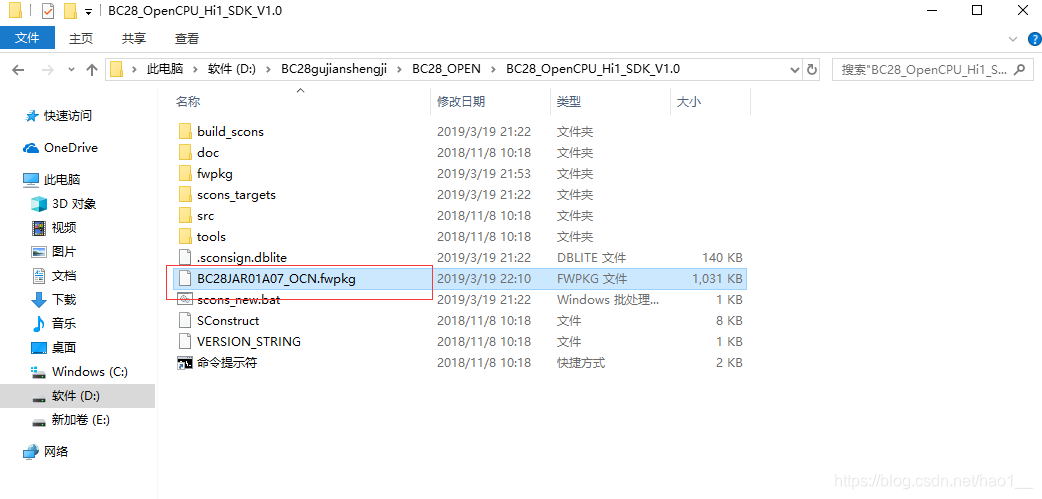

在“BC28_OpenCPU_Hi1_SDK_V1.0”文件夹中会多出一个“BC28JAR01A07_OCN.fwpkg”文件
在这里插入图片描述

以上步骤没有出错的话，表示新的 fwpkg 合成成功。
接下来我们就可以把固件下载到BC28开发板，首先我们先把BC28开发板连接电脑，安装好驱动。

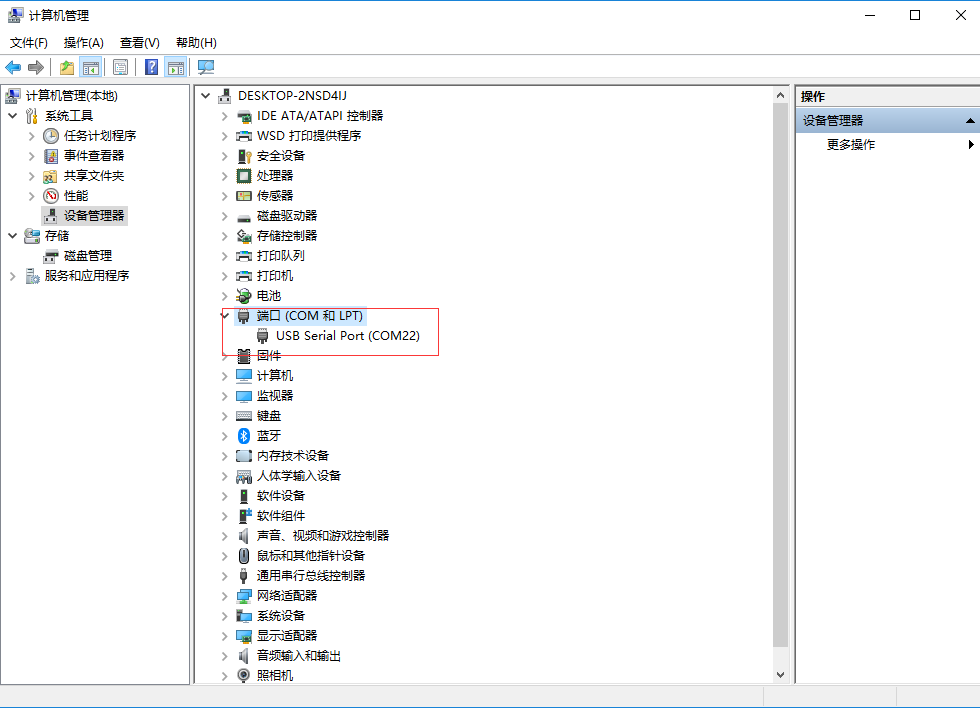

如果不知道自己电脑USB Serial Port对应哪个端口可在“我的电脑—（右键）管理—设备管理器—端口”中查看
在这里插入图片描述
打开“QDownload_NB_IoT_V3.5.exe”工具
在这里插入图片描述

打开之后是这样的
在这里插入图片描述
然后Slecet Port选择USB Serial Port对应的端口
在这里插入图片描述

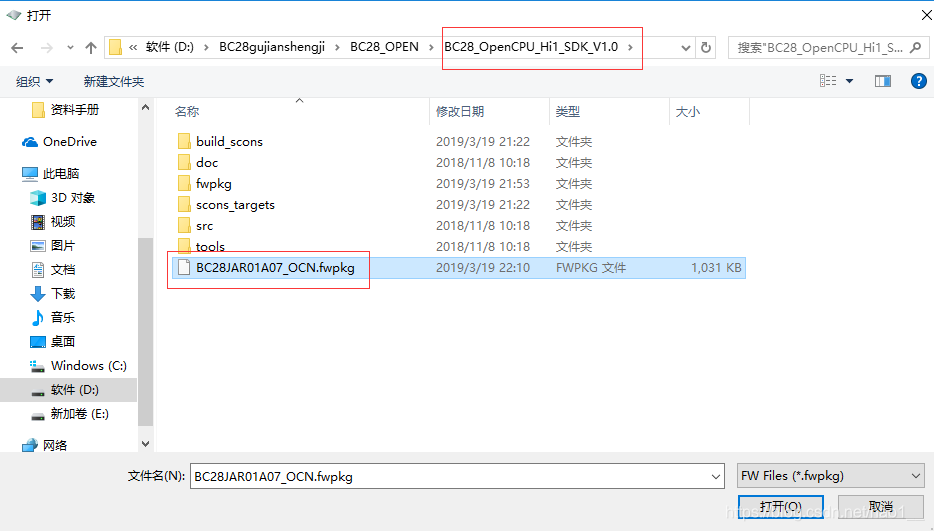

点击“Load FW File”按钮弹出窗口后选择“BC28JAR01A07_OCN.fwpkg”文件
在这里插入图片描述
点击Query version 查看BC28的固件版本
在这里插入图片描述

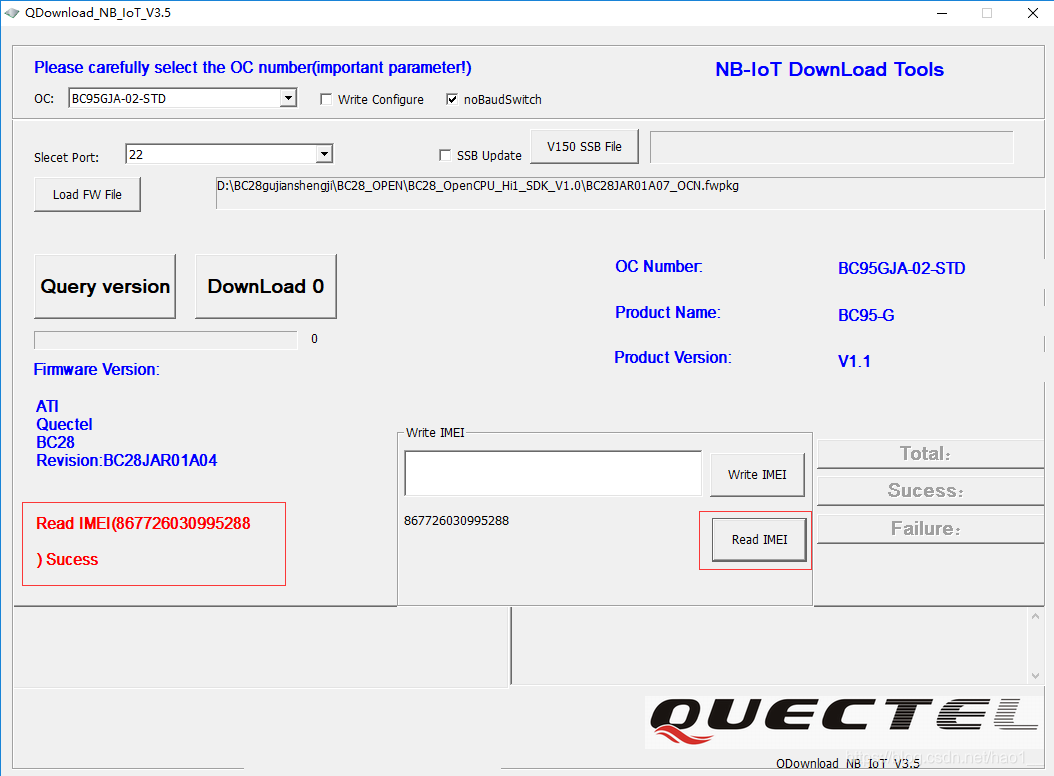

点击Read IMEI 查看IMEI
在这里插入图片描述

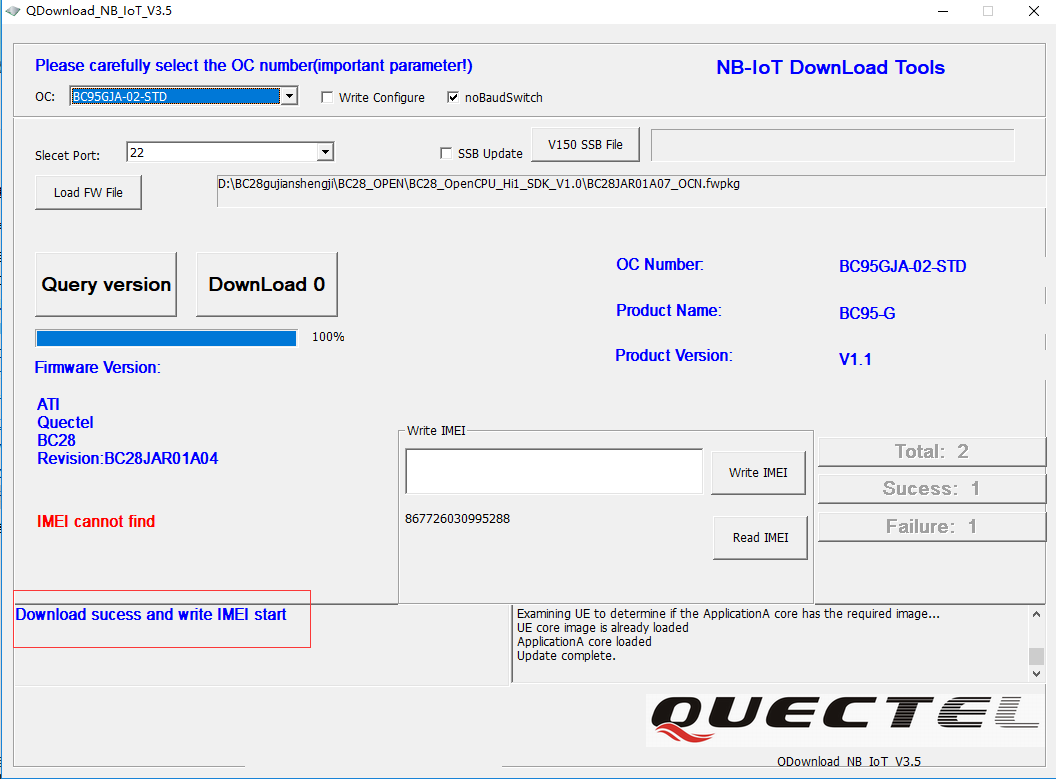

然后点击DownLoad 0 下载固件
在这里插入图片描述
出现上图方框中的字眼，我们需要按一下板子上的复位按钮
按下复位按钮后就会像下图所示开始下载固件
在这里插入图片描述
像这样下图这样就表示固件已经下载成功
在这里插入图片描述

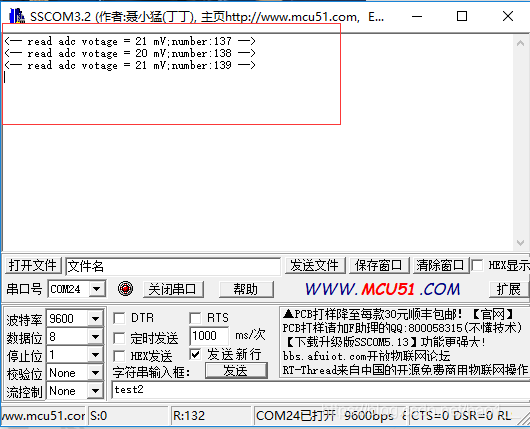

然后我们打开串口调试助手“sscom.exe”按下图所示配置，串口号选择USB Serial Port对应的端口，波特率选择9600，打开串口后，接收窗口会出现ADC的采集量。

在这里插入图片描述
此时，BC28 OpenCPU升级成功。
我们来测试一下ADC采集量。

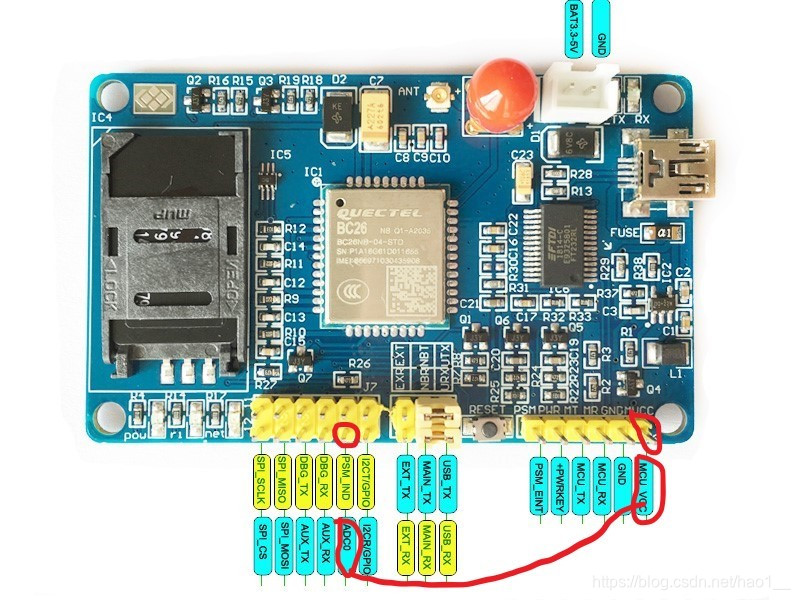

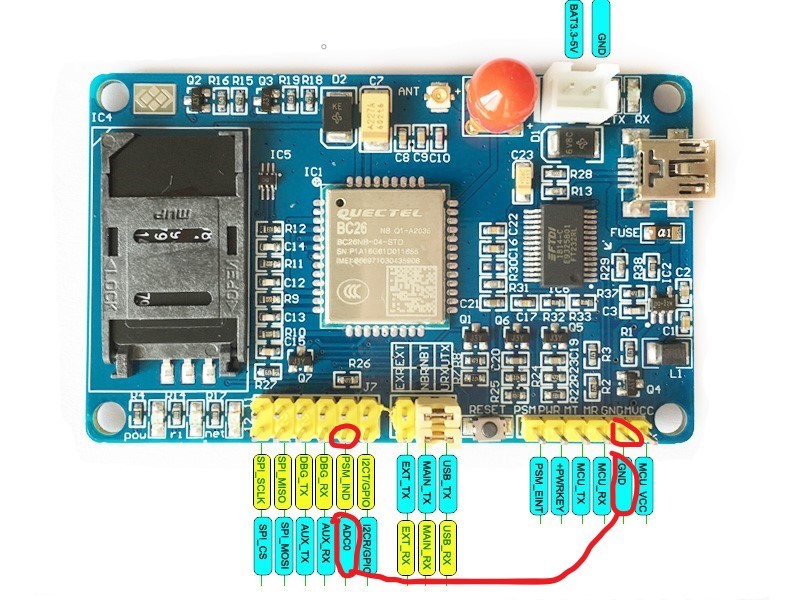

看到下面这张图，我们用一根杜邦线连接ADC0和VCC：
在这里插入图片描述
如图所示：
在这里插入图片描述
串口调试工具接收到的数据：
在这里插入图片描述
ADC采集到的电压约为3.3V，测试都是有误差的。
接下来我们用杜邦线连接ADC0和GND：
在这里插入图片描述
如下图所示：
在这里插入图片描述
串口调试工具接收到的数据：
在这里插入图片描述
ADC采集到的电压约为0V，测试都是有误差的。
这里只是简单的演示了ADC的采集，也可以用传感器来测试，这里就不做演示了。
