STM32CubeMX 2 解锁ADC模块

2024-09-07 12:58
文章标签 模块 adc stm32cubemx 解锁

本文主要是介绍STM32CubeMX 2 解锁ADC模块,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

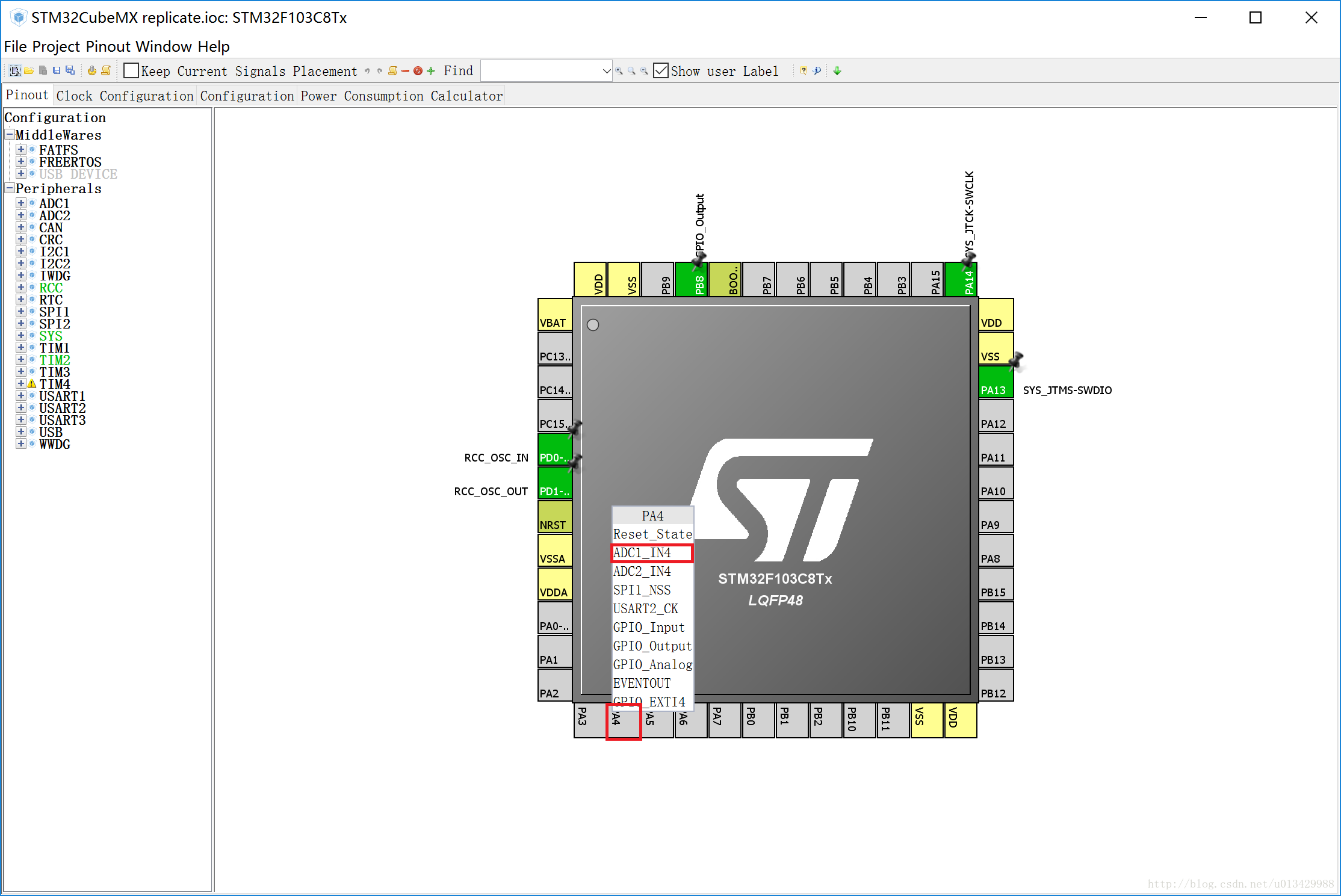

  1. 掏出上次写完的project。选择引脚
    这里写图片描述

    选择PA4和ADC1_IN4

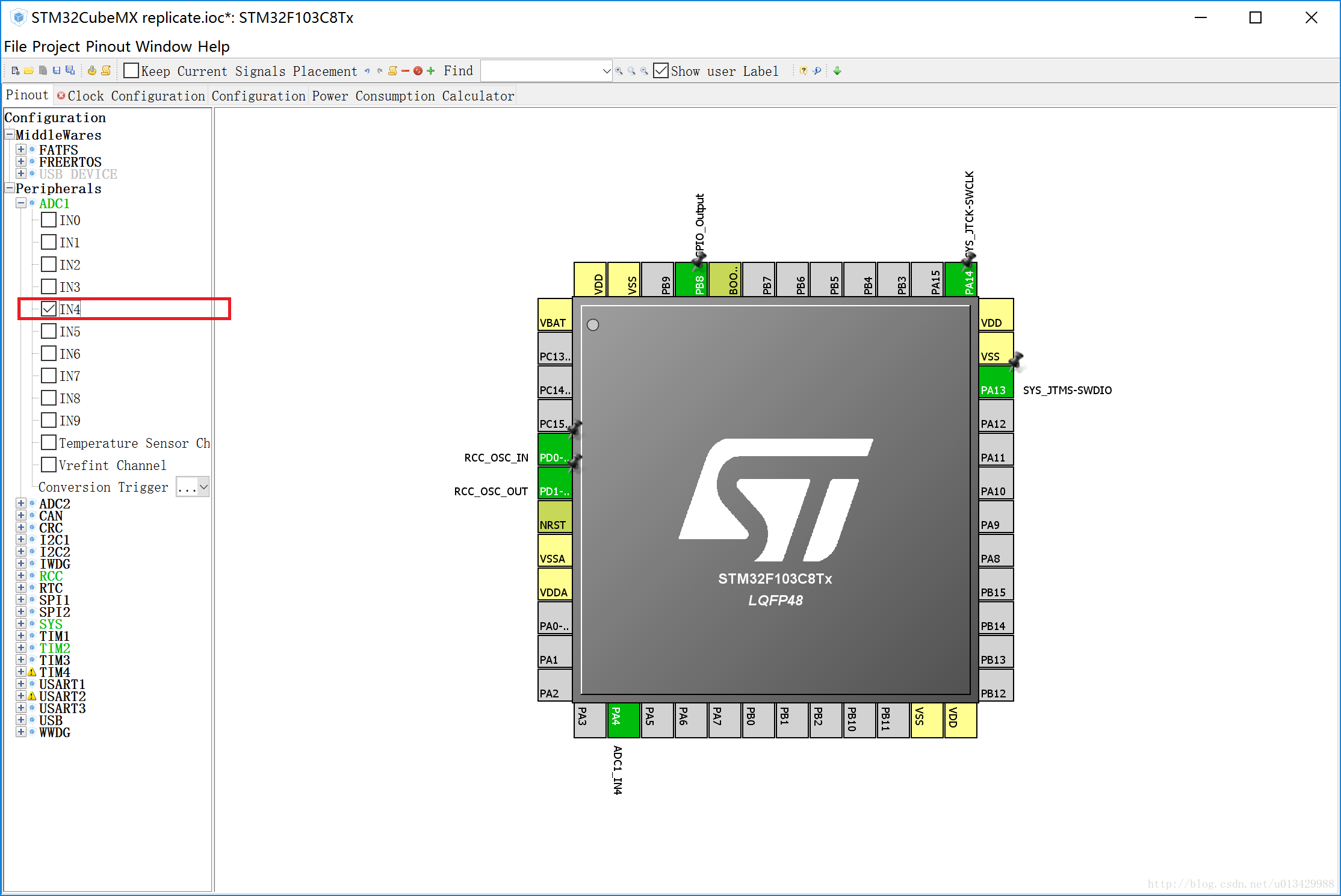

2.选择设置配置
这里写图片描述

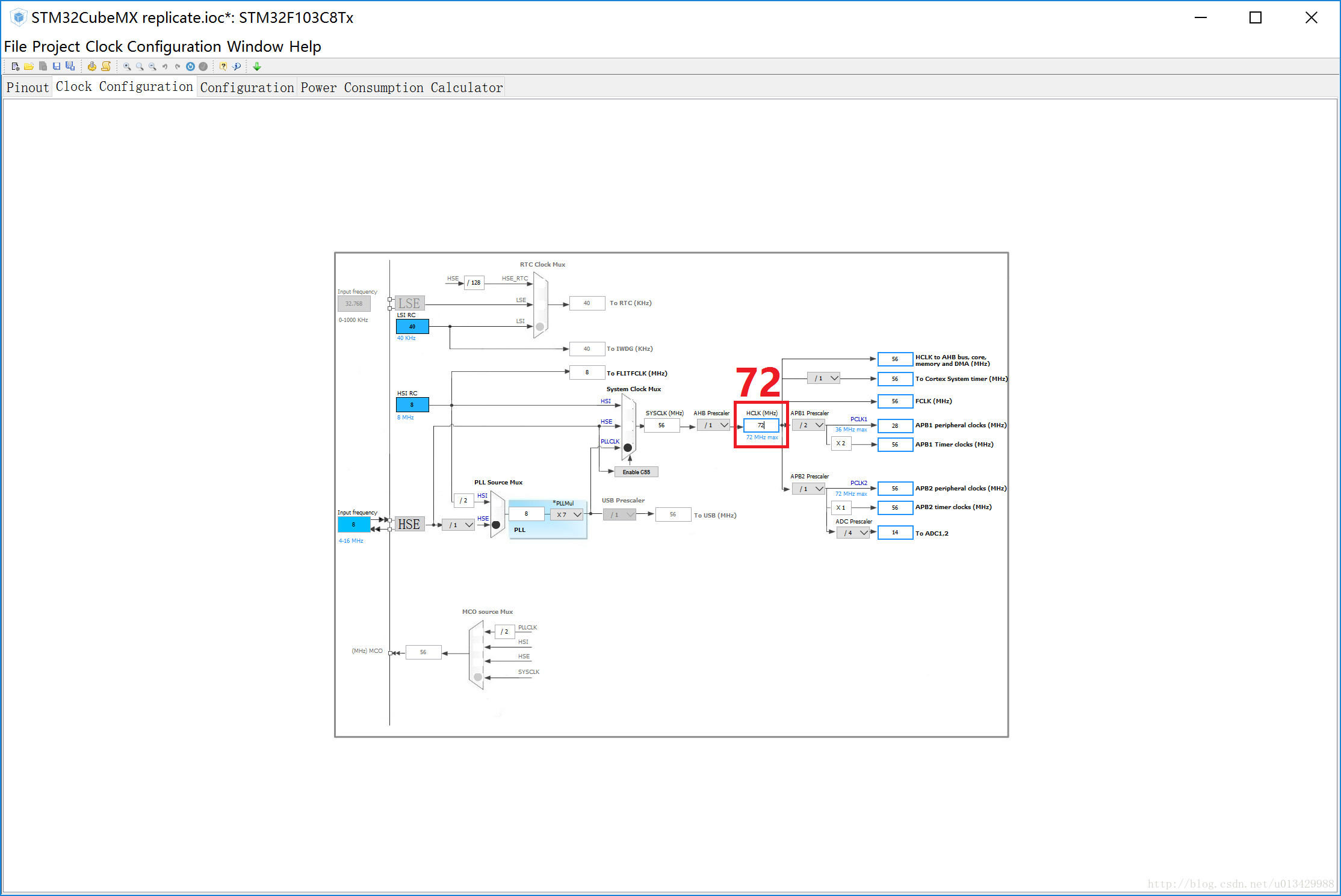

3.发现改完前面的配置之后这里的时钟自动变成了56, 选定,改回72.
这里写图片描述

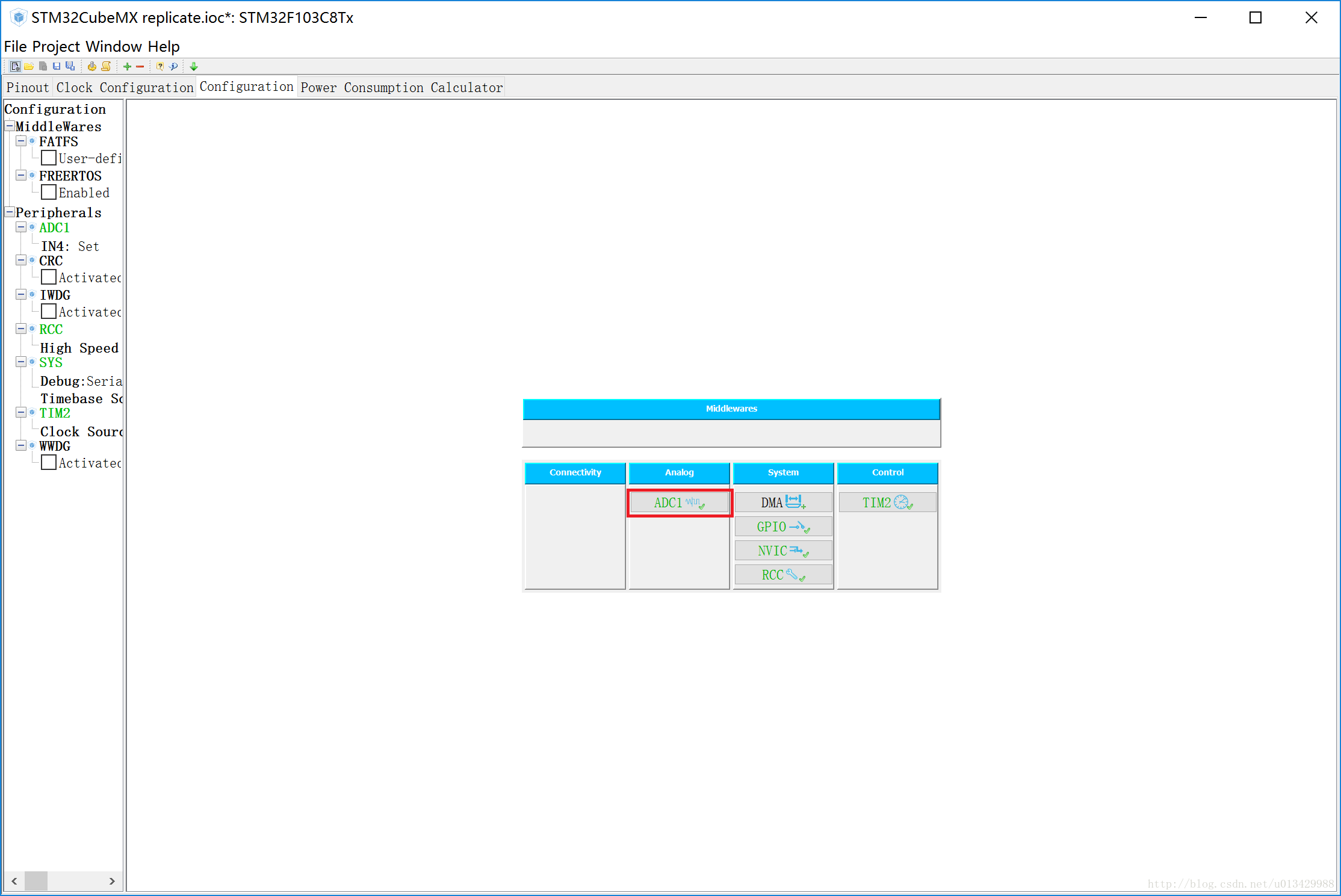

4.改configuration,双击ADC1
这里写图片描述

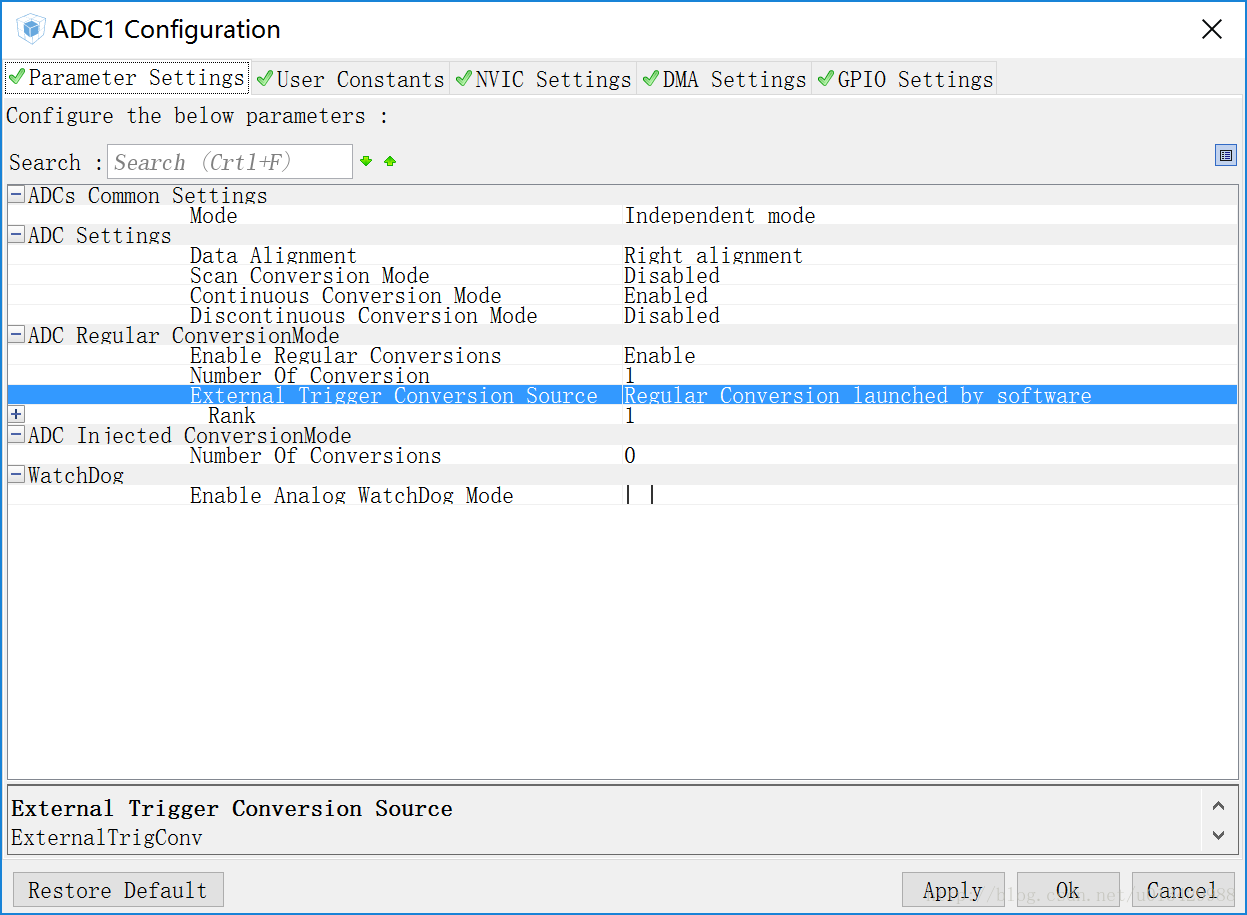

跳出如下界面:
这里写图片描述
Mode 选independent mode
Data Alignment选Right Aligment是为了方便读数,因为这是一个12位的AD,所以对于16位的一般数据结构而言有4位是0,这个选项就是这四位的对齐方式。
Data Aligment下面的三个选项应该是都可以选?
External trigger conversion source选择(不太记得了)

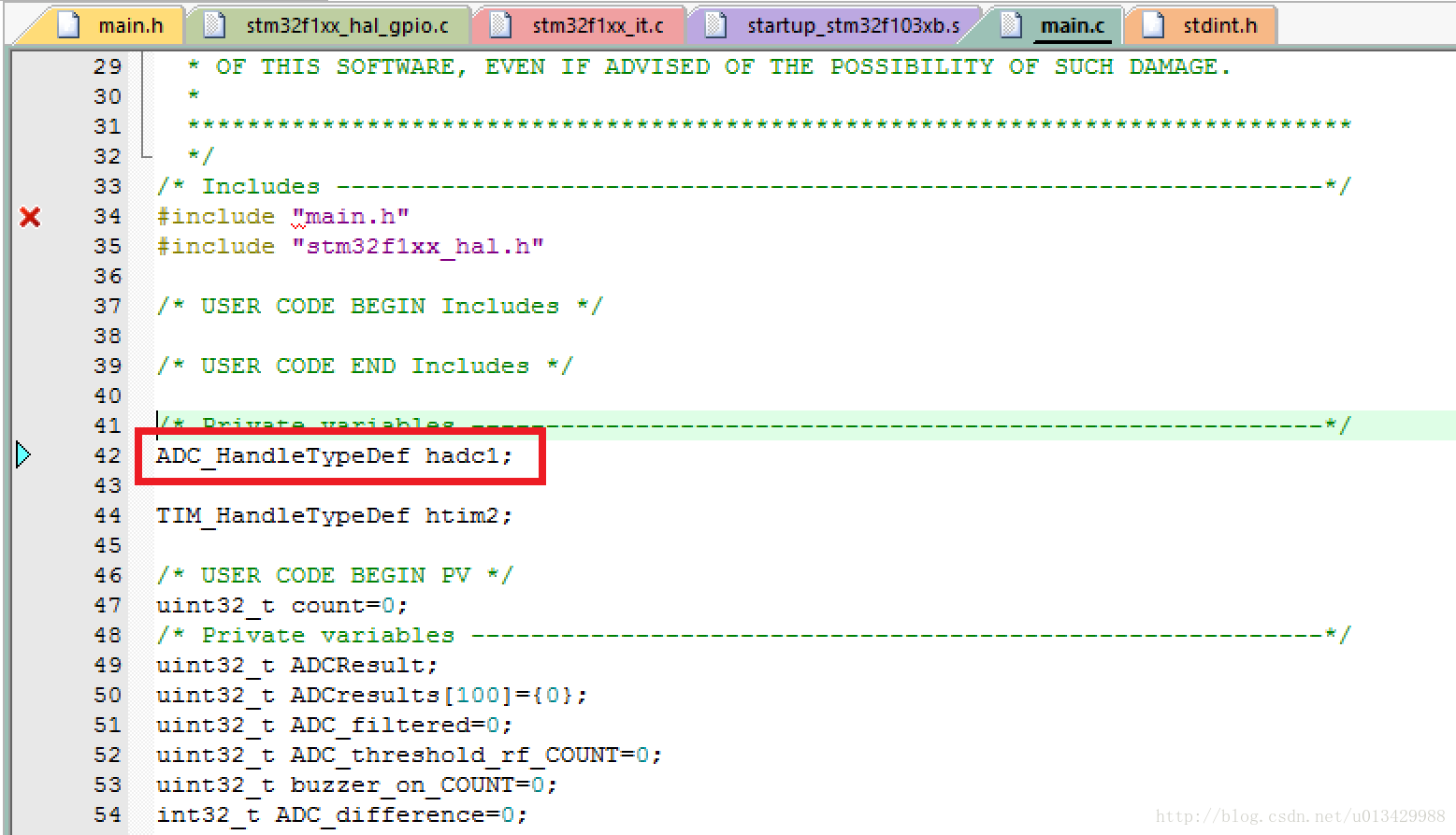

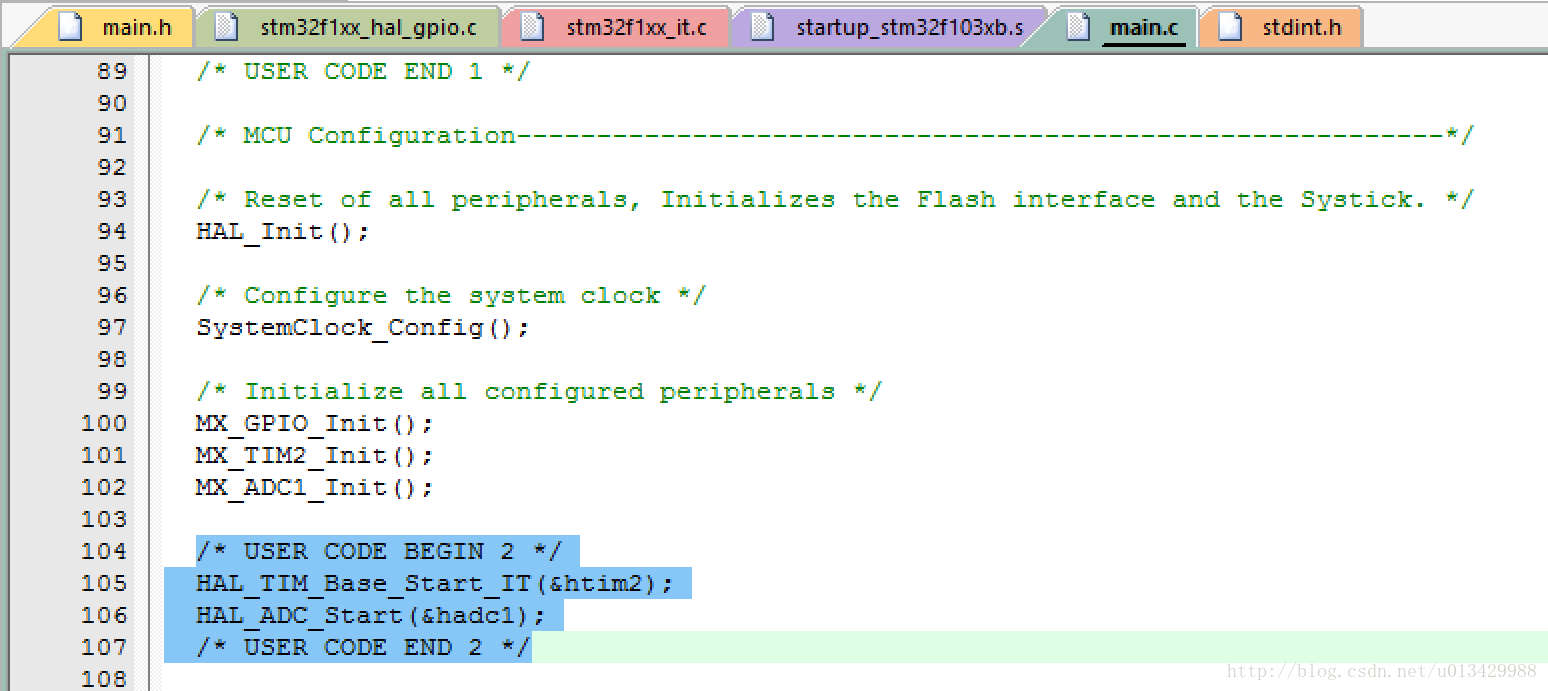

然后生成代码,在main.c中加入:
这里写图片描述

这里写图片描述

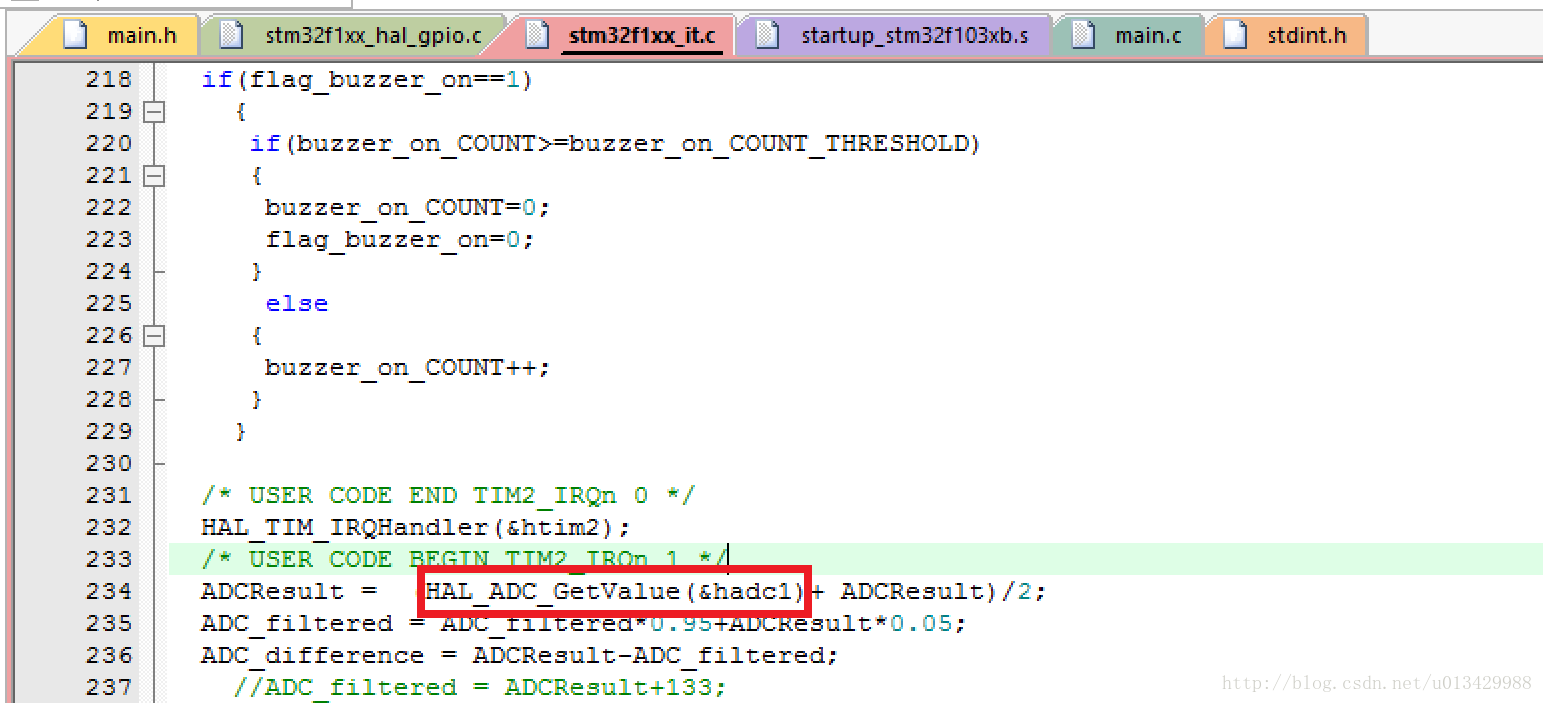

然后在需要使用的地方使用这个函数,即可得到所需的AD值
这里写图片描述

这篇关于STM32CubeMX 2 解锁ADC模块的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
