基于CPIH系列彩灯循环控制系统

2024-09-07 01:18

文章标签 系列循环控制系统彩灯 cpih

本文主要是介绍基于CPIH系列彩灯循环控制系统，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

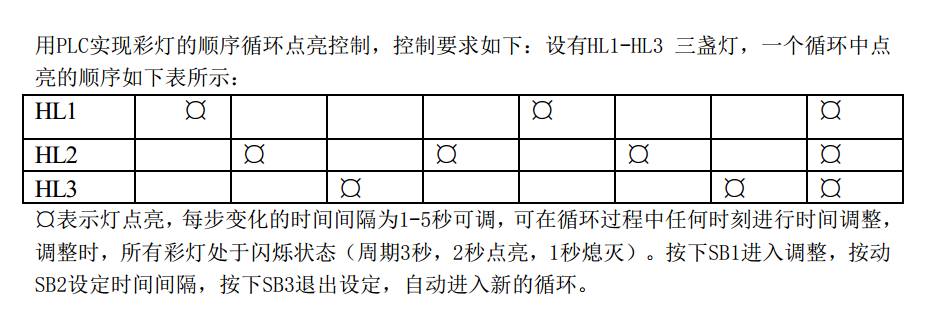

1.设计目标

见下图所示：
这里写图片描述

2.设计方案

本次设计采用欧姆龙公司CHIP系列，基于CX_ONE PROGRAM软件实现

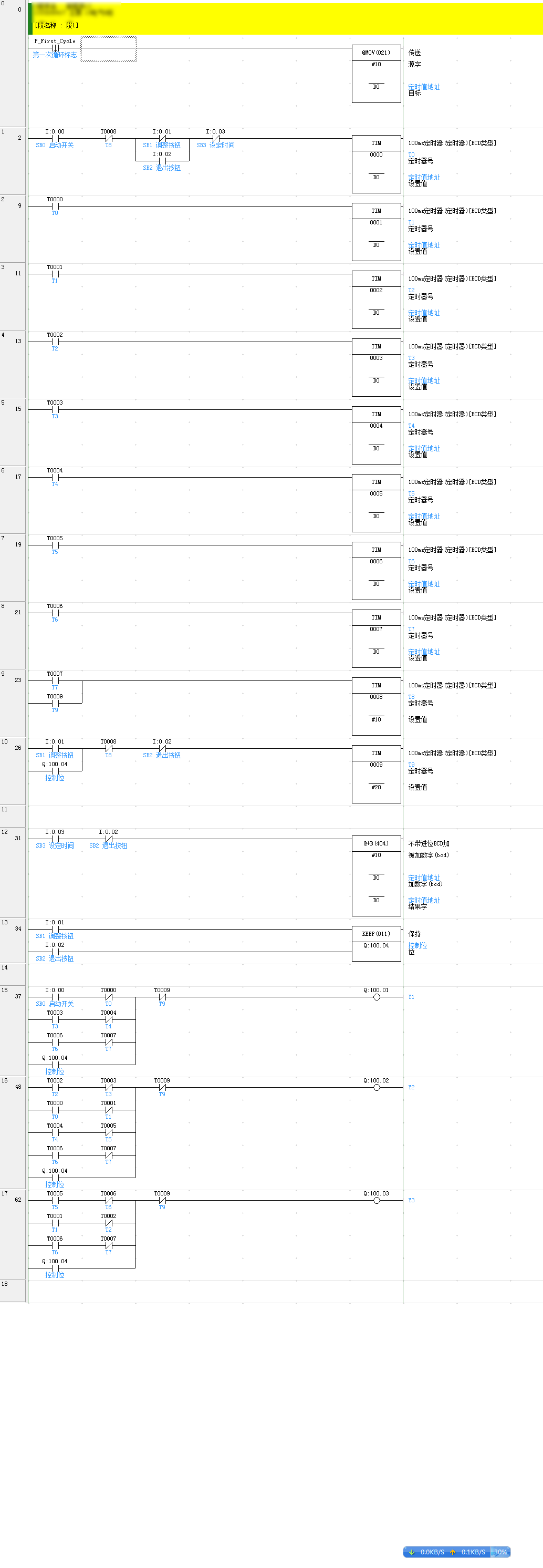

梯形图如下
这里写图片描述

3.方案论证

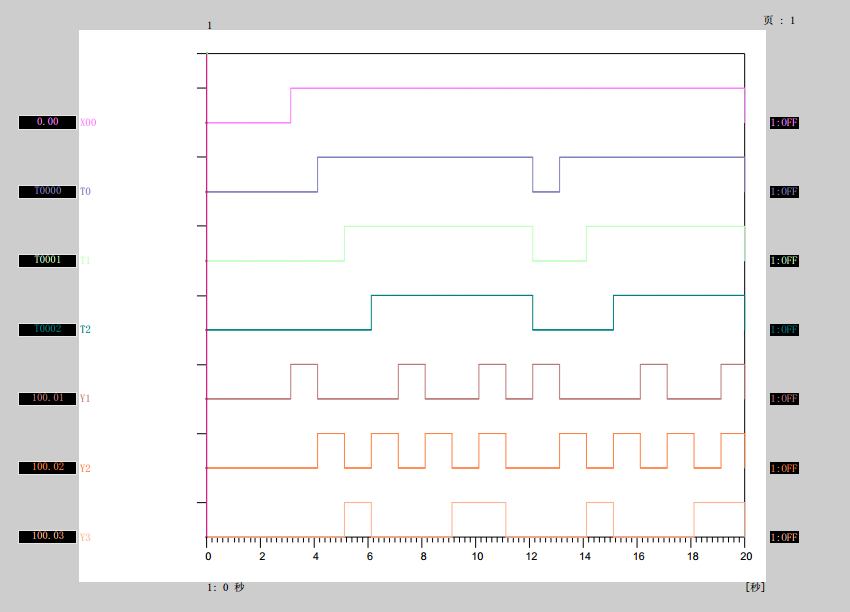

1.正常1S循环
其PLC_数据跟踪波形图如下
这里写图片描述

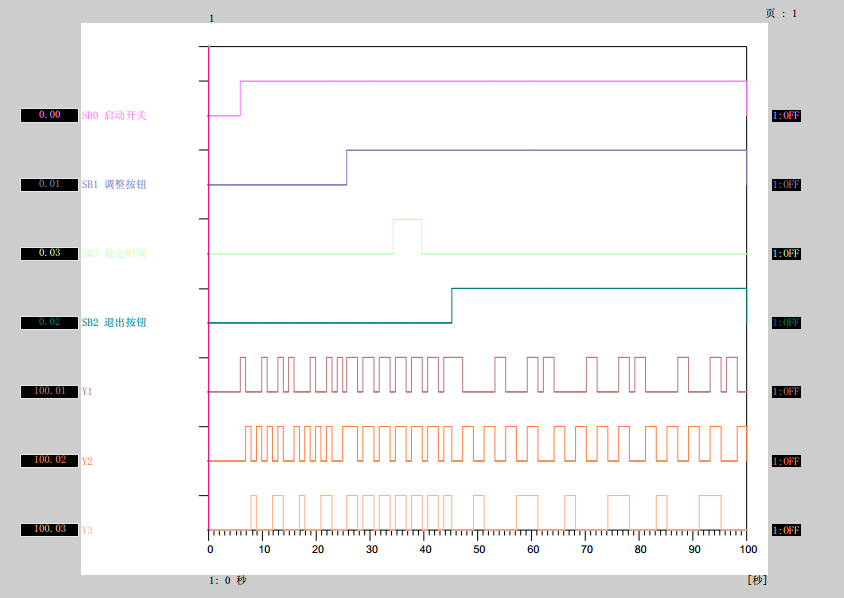

2.设定循环时间波形图如下

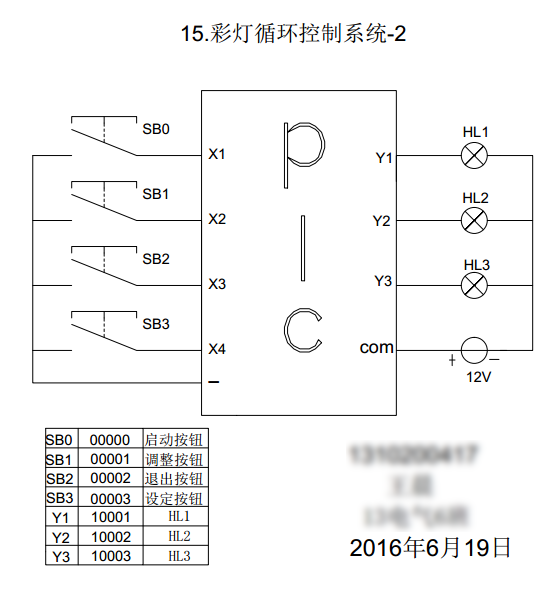

4.外围接线图

这里写图片描述

5.备注

可能很多人不知道数据跟踪这个功能怎么使用，本人觉得有必要说明一下
虽然自带的数据跟踪可以得到每个地址的数据，但是并没有逻辑分析仪来的好用。
1
这里写图片描述
在数据跟踪配置界面，需要注意的地方我已经用红笔画出来了，采样配置一般选择固定间隔，10-2550由自己选择

这篇关于基于CPIH系列彩灯循环控制系统的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
