android 自定义进度波形图

2024-09-05 21:18
文章标签 android 自定义 进度 波形图

本文主要是介绍android 自定义进度波形图，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

在网上找了一些相关资料，有些数据内容没有步骤，显得比较难懂，这边就写一个简单的自定义波形图先上图：

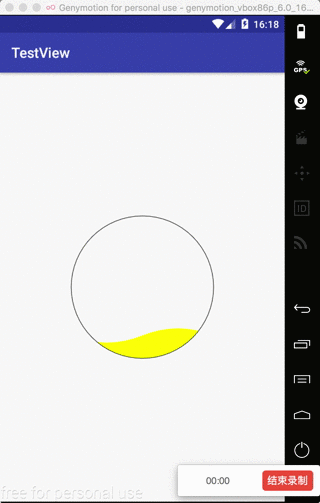

效果如图所示

自定义 view 分几个步骤：

  1. 一个类继承自 View 或 ViewGroup；
  2. 重写构造方法
  3. 初始化方法：用于初始化画笔、自定义属性等
  4. 重写 onMeasure()方法：用于测量屏幕尺寸，长宽的模式
  5. 重写 onLayout()方法：布局查看
  6. 重写 onDraw()方法：绘制界面
  7. 写相关的设置参数或者回调接口等

下面就介绍下波浪相关的方法：

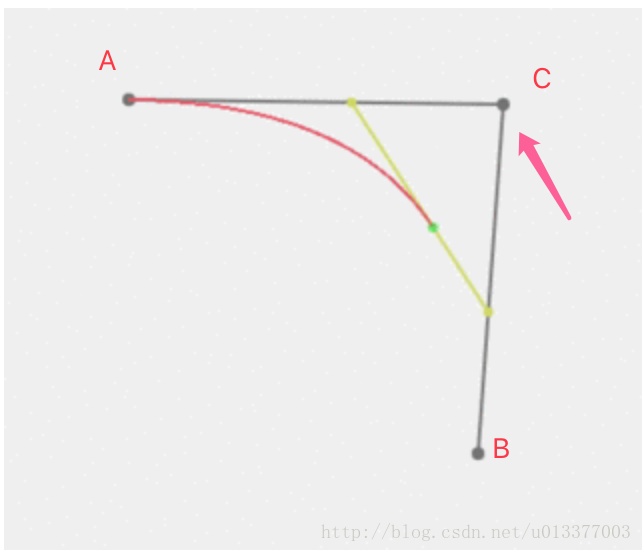

首先是贝塞尔曲线

这个网站上可以自己查看是什么样例：http://myst729.github.io/bezier-curve/


想具体了解贝塞尔曲线原理，可自行搜索

下面介绍下简单的代码过程：

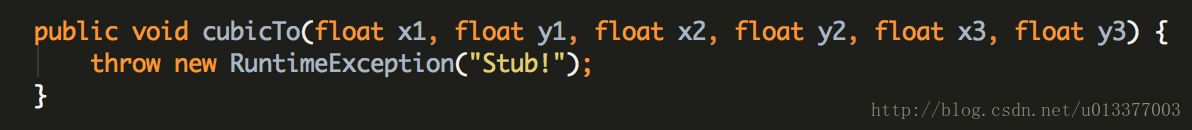

    android 提供了 Path 类里面有两个方法：



quadTo 表示的是二次方程的方法 cubicTo 表示的是三次方程的方法


x1,y1表示的事过程点C，x2,y2表示的终点 B 以此类推

所以先要设置一个起始点：x0,y0使用此方法：


现移到一个点，再过过程点，再到终点

上代码：

WaveView继承自 View

package com.riti.testview;import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.support.annotation.Nullable;
import android.util.AttributeSet;
import android.view.View;/*** Created by YZBbanban on 2018/2/28.*/public class WareView extends View {private Paint mPaint;private Path mPath;public WareView(Context context) {super(context);init();}public WareView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);init();}public WareView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);init();}private void init() {mPaint = new Paint();mPaint.setAntiAlias(true);//防锯齿mPaint.setDither(true);//防抖动mPath = new Path();}@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {super.onMeasure(widthMeasureSpec, heightMeasureSpec);}@Overrideprotected void onLayout(boolean changed, int left, int top, int right, int bottom) {super.onLayout(changed, left, top, right, bottom);}@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);//画笔颜色mPaint.setColor(Color.RED);//设置为描边mPaint.setStyle(Paint.Style.STROKE);//移动到左边屏幕中间mPath.moveTo(0.0f , getHeight()/2);//贝斯阿尔曲线mPath.quadTo(getWidth()/2,getHeight()/2,getWidth()/2,getHeight());//在画布上绘制canvas.drawPath(mPath,mPaint);}}

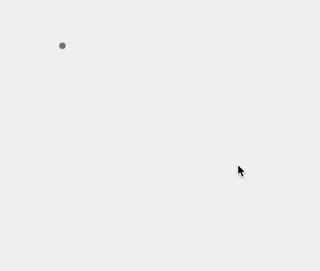

效果图：

简单的贝塞尔曲线绘制完成下面进入正题：

首先绘制曲线：

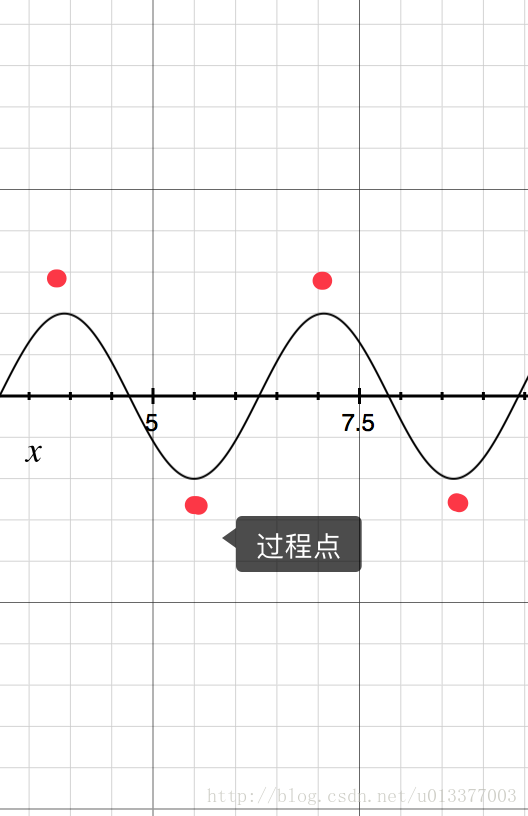

    曲线模型


如图所示：起点为（0,getHeight()/2），过程点有四个，则需要写四个二次方程方法，终点有4个：

方法:

    @Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);//画笔颜色mPaint.setColor(Color.RED);//设置为描边mPaint.setStyle(Paint.Style.STROKE);//移动到左边屏幕中间mPath.moveTo(0.0f , getHeight()/2);//贝斯阿尔曲线mPath.quadTo(getWidth()/8,getHeight()/2-100,getWidth()/4,getHeight()/2);mPath.quadTo(3*getWidth()/8,getHeight()/2+100,getWidth()/2,getHeight()/2);mPath.quadTo(5*getWidth()/8,getHeight()/2-100,3*getWidth()/4,getHeight()/2);mPath.quadTo(7*getWidth()/8,getHeight()/2+100,getWidth(),getHeight()/2);//在画布上绘制canvas.drawPath(mPath,mPaint);}

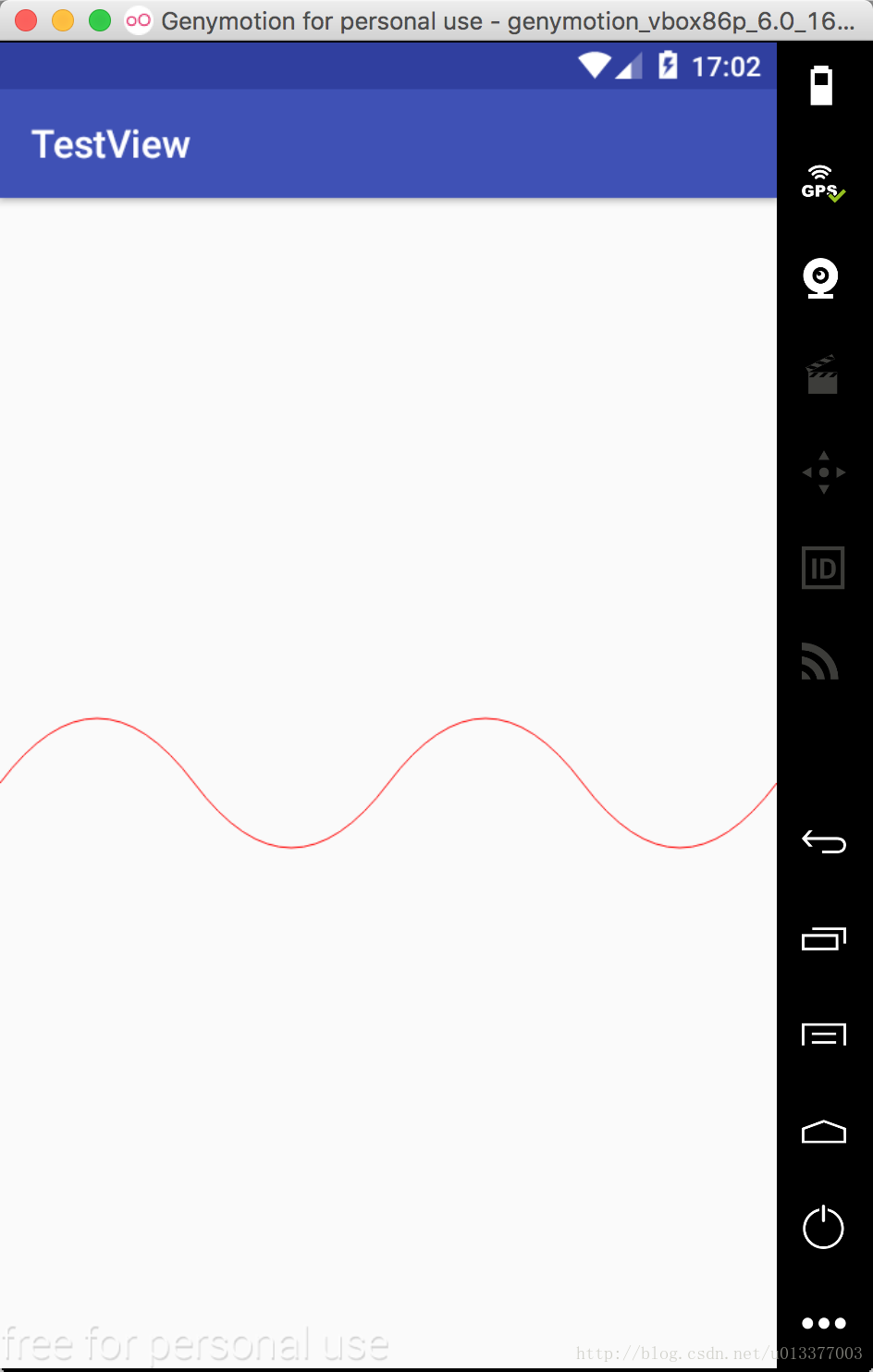

效果：


效果出来了只要让曲线动起来就行了，这里有个简单的方法，加长曲线，超出屏幕的左侧，然后向右移动，使用ValueAnimator 即可

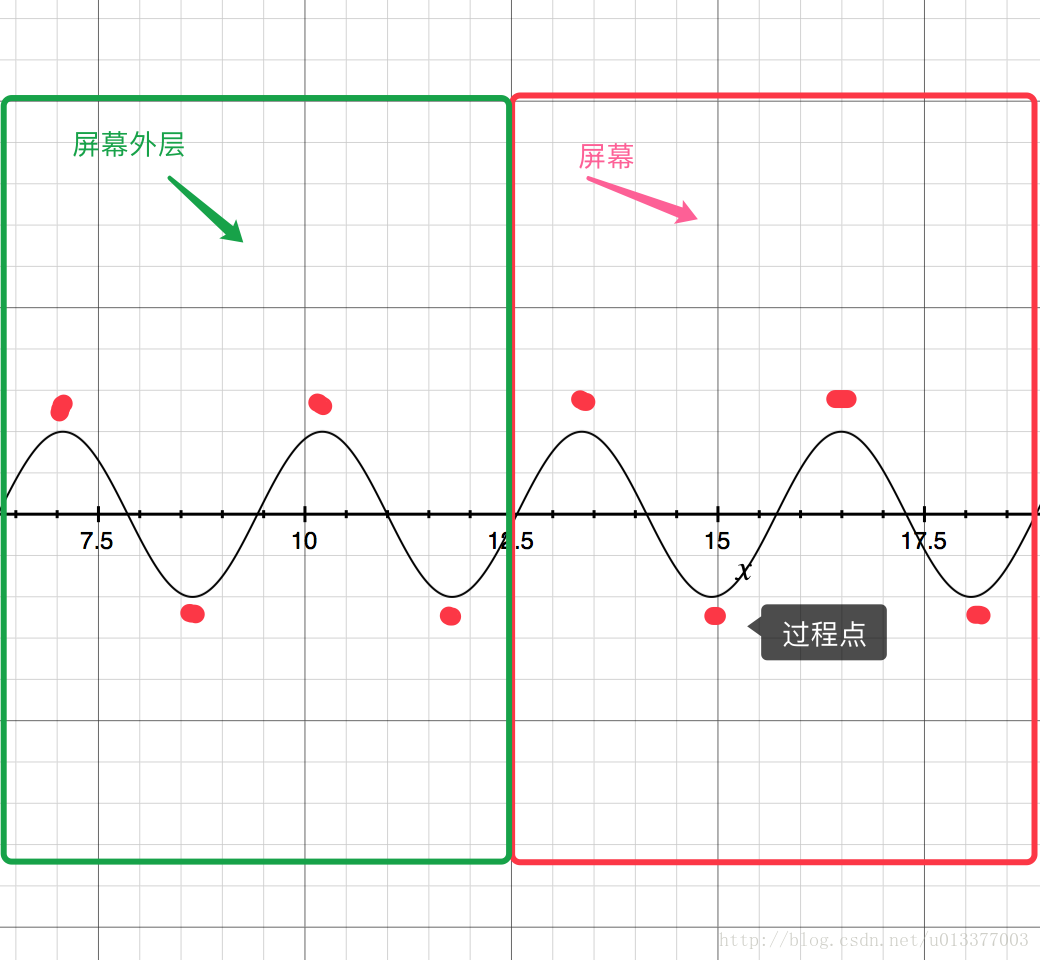

理论图形：


绘制成这样的曲线，然后不断变换 x 轴的偏移量，上代码：

@Override
protected void onDraw(Canvas canvas) {super.onDraw(canvas);//画笔颜色mPaint.setColor(Color.RED);//设置为描边mPaint.setStyle(Paint.Style.STROKE);//初始化，不然会重复绘制mPath.reset();//移动到左边屏幕中间mPath.moveTo(0.0f , getHeight()/2);//贝斯阿尔曲线mPath.quadTo(-7 * getWidth() / 8 + offset, getHeight()/2 - 100, -3*getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(-5 * getWidth() / 8 + offset, getHeight()/2 + 100, -getWidth()/2+offset, getHeight()/2);mPath.quadTo(-3 * getWidth() / 8 + offset, getHeight()/2 - 100, -getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(-1 * getWidth() / 8 + offset, getHeight()/2 + 100, offset, getHeight()/2);mPath.quadTo(1 * getWidth() / 8 + offset, getHeight()/2 - 100, getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(3 * getWidth() / 8 + offset, getHeight()/2 + 100, getWidth()/2 + offset, getHeight()/2);mPath.quadTo(5 * getWidth() / 8 + offset, getHeight()/2 - 100, 3*getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(7 * getWidth() / 8 + offset, getHeight()/2 + 100, getWidth() + offset, getHeight()/2);//在画布上绘制canvas.drawPath(mPath,mPaint);}


当然要给 offset设置一个初始值0，效果没有太大变化，因为有一半的曲线在屏幕的左边，看不到

加上动画效果：

    private void xController() {ValueAnimator mAnimator = ValueAnimator.ofFloat(0, getWidth());mAnimator.setInterpolator(new LinearInterpolator());mAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator valueAnimator) {float animatorValue = (float) valueAnimator.getAnimatedValue();offset = animatorValue;//不断的设置偏移量，并重画postInvalidate();}});mAnimator.setDuration(1000);mAnimator.setRepeatCount(ValueAnimator.INFINITE);mAnimator.start();}

在 onLayout() 方法中添加 xcontroller()方法

效果图：


动态的曲线完成

接下来是填充颜色：

改变画笔的样式为填充 FILL

上代码：

 @Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);//画笔颜色mPaint.setColor(Color.RED);//改变模式为填充 fillmPaint.setStyle(Paint.Style.FILL);//初始化，不然会重复绘制mPath.reset();//移动到左边屏幕中间mPath.moveTo(0.0f , getHeight()/2);//贝斯阿尔曲线mPath.quadTo(-7 * getWidth() / 8 + offset, getHeight()/2 - 100, -3*getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(-5 * getWidth() / 8 + offset, getHeight()/2 + 100, -getWidth()/2+offset, getHeight()/2);mPath.quadTo(-3 * getWidth() / 8 + offset, getHeight()/2 - 100, -getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(-1 * getWidth() / 8 + offset, getHeight()/2 + 100, offset, getHeight()/2);mPath.quadTo(1 * getWidth() / 8 + offset, getHeight()/2 - 100, getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(3 * getWidth() / 8 + offset, getHeight()/2 + 100, getWidth()/2 + offset, getHeight()/2);mPath.quadTo(5 * getWidth() / 8 + offset, getHeight()/2 - 100, 3*getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(7 * getWidth() / 8 + offset, getHeight()/2 + 100, getWidth() + offset, getHeight()/2);//贝塞尔曲线中点为屏幕右端竖直方向的中点，所以选取屏幕上方作为一条线的中点mPath.lineTo(getWidth(),0);//在移动到屏幕起始点，形成闭区间mPath.lineTo(0,0);//在画布上绘制canvas.drawPath(mPath,mPaint);}

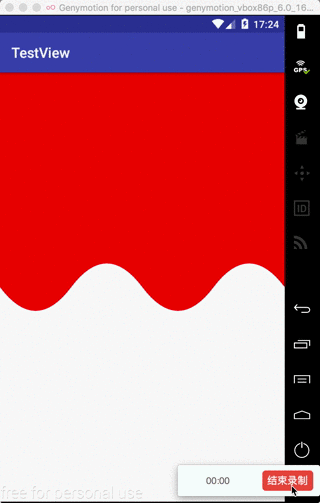

效果图：

为何是向上，下面会介绍：

在 android 里有个模式叫叠加PorterDuff.Mode这个类型的方法

想要具体了解可搜索 android canvas 叠加，这里就不做说明了，有需求朋友可以留言，会及时回复

叠加意味着两个图形的交集，我用的方式为一个圆像曲面叠加消除CLEAR 模式

先绘制一个圆：

        float radius = 150.0f;
//        Log.i(TAG, "onDraw: "+getWidth());mPaint.setColor(Color.YELLOW);mPaint.setStyle(Paint.Style.FILL);int layerId = canvas.saveLayer(0, 0, getWidth(), getHeight(), null, Canvas.ALL_SAVE_FLAG);//创建透明图层canvas.drawCircle(getWidth() / 2, getHeight() / 2, radius, mPaint);

先讲下透明图层，因为在原画布上创建原没有叠加的效果，所以 canvas 的叠加不能使用，座椅最好创建一个图层（我创建的是一个整屏幕的透明图层）

完全代码：

 @Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);float radius = 150.0f;
//        Log.i(TAG, "onDraw: "+getWidth());mPaint.setColor(Color.YELLOW);mPaint.setStyle(Paint.Style.FILL);int layerId = canvas.saveLayer(0, 0, getWidth(), getHeight(), null, Canvas.ALL_SAVE_FLAG);//创建透明图层canvas.drawCircle(getWidth() / 2, getHeight() / 2, radius, mPaint);//画笔颜色mPaint.setColor(Color.RED);//改变模式为填充 fillmPaint.setStyle(Paint.Style.FILL);//设置图层叠加样式mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));//初始化，不然会重复绘制mPath.reset();//移动到左边屏幕中间mPath.moveTo(0.0f , getHeight()/2);//贝斯阿尔曲线mPath.quadTo(-7 * getWidth() / 8 + offset, getHeight()/2 - 100, -3*getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(-5 * getWidth() / 8 + offset, getHeight()/2 + 100, -getWidth()/2+offset, getHeight()/2);mPath.quadTo(-3 * getWidth() / 8 + offset, getHeight()/2 - 100, -getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(-1 * getWidth() / 8 + offset, getHeight()/2 + 100, offset, getHeight()/2);mPath.quadTo(1 * getWidth() / 8 + offset, getHeight()/2 - 100, getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(3 * getWidth() / 8 + offset, getHeight()/2 + 100, getWidth()/2 + offset, getHeight()/2);mPath.quadTo(5 * getWidth() / 8 + offset, getHeight()/2 - 100, 3*getWidth() / 4 + offset, getHeight()/2);mPath.quadTo(7 * getWidth() / 8 + offset, getHeight()/2 + 100, getWidth() + offset, getHeight()/2);//贝塞尔曲线中点为屏幕右端竖直方向的中点，所以选取屏幕上方作为一条线的中点mPath.lineTo(getWidth(),0);//在移动到屏幕起始点，形成闭区间mPath.lineTo(0,0);//在画布上绘制canvas.drawPath(mPath,mPaint);//取消样式mPaint.setXfermode(null);//在 onDraw 之前保存画笔等的状态，便于下次直接使用画笔等工具canvas.restoreToCount(layerId);//绘制边界mPaint.setColor(Color.BLACK);mPaint.setStyle(Paint.Style.STROKE);canvas.drawCircle(getWidth() / 2, getHeight() / 2, radius, mPaint);}
效果图：


完成了静态的输出

现在就需要添加动态的一些东西：基准线（曲线慢慢上升）、曲线的密集度等，这里做简单的演示，所以就简单的做了下方法

完整代码：

package com.riti.testview;import android.animation.ValueAnimator;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PorterDuff;
import android.graphics.PorterDuffXfermode;
import android.os.Build;
import android.support.annotation.Nullable;
import android.support.annotation.RequiresApi;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;
import android.view.animation.LinearInterpolator;/*** Created by YZBbanban on 2018/2/28.*/public class WareView extends View {private Paint mPaint;private Path mPath;private float offset;//偏移量private float baseLine;//基线public WareView(Context context) {super(context);init();}public WareView(Context context, @Nullable AttributeSet attrs) {super(context, attrs);init();}public WareView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {super(context, attrs, defStyleAttr);init();}private void init() {mPaint = new Paint();mPaint.setAntiAlias(true);mPaint.setDither(true);mPath = new Path();}@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {super.onMeasure(widthMeasureSpec, heightMeasureSpec);baseLine = MeasureSpec.getSize(heightMeasureSpec) / 2 + 150;Log.i(TAG, "onMeasure---->: " + baseLine);}@Overrideprotected void onLayout(boolean changed, int left, int top, int right, int bottom) {super.onLayout(changed, left, top, right, bottom);xController();}@RequiresApi(api = Build.VERSION_CODES.KITKAT)@Overrideprotected void onDraw(Canvas canvas) {super.onDraw(canvas);float radius = 150.0f;
//        Log.i(TAG, "onDraw: "+getWidth());mPaint.setColor(Color.YELLOW);mPaint.setStyle(Paint.Style.FILL);int layerId = canvas.saveLayer(0, 0, getWidth(), getHeight(), null, Canvas.ALL_SAVE_FLAG);//创建透明图层canvas.drawCircle(getWidth() / 2, getHeight() / 2, radius, mPaint);mPaint.setColor(Color.YELLOW);mPaint.setStyle(Paint.Style.FILL);mPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR));mPath.reset();mPath.moveTo(-getWidth() + offset, baseLine);//曲线密集度，8个周期 可自行添加或用属性设置，这里不做演示，有要求可留言int wareStep = 8;for (int i = 0; i < wareStep; i++) {float base = baseLine;if (i % 2 == 0) {base = base + 30f;} else {base = base - 30f;}mPath.quadTo((2 * i - wareStep + 1) * getWidth() / wareStep + offset,base,2 * (i - 3) * getWidth() / wareStep + offset,baseLine);}//        mPath.quadTo(-7 * getWidth() / 8 + offset, baseLine - 30, -3*getWidth() / 4 + offset, baseLine);
//        mPath.quadTo(-5 * getWidth() / 8 + offset, baseLine + 30, -getWidth()/2+offset, baseLine);
//        mPath.quadTo(-3 * getWidth() / 8 + offset, baseLine - 30, -getWidth() / 4 + offset, baseLine);
//        mPath.quadTo(-1 * getWidth() / 8 + offset, baseLine + 30, offset, baseLine);
//
//        mPath.quadTo(1 * getWidth() / 8 + offset, baseLine - 30, getWidth() / 4 + offset, baseLine);
//        mPath.quadTo(3 * getWidth() / 8 + offset, baseLine + 30, getWidth()/2 + offset, baseLine);
//        mPath.quadTo(5 * getWidth() / 8 + offset, baseLine - 30, 3*getWidth() / 4 + offset, baseLine);
//        mPath.quadTo(7 * getWidth() / 8 + offset, baseLine + 30, getWidth() + offset, baseLine);mPath.lineTo(getWidth(), 0.0f);mPath.lineTo(-getWidth() + offset, 0.0f);mPath.close();canvas.drawPath(mPath, mPaint);mPaint.setXfermode(null);canvas.restoreToCount(layerId);mPaint.setColor(Color.BLACK);mPaint.setStyle(Paint.Style.STROKE);canvas.drawCircle(getWidth() / 2, getHeight() / 2, radius, mPaint);}private void xController() {ValueAnimator mAnimator = ValueAnimator.ofFloat(0, getWidth());mAnimator.setInterpolator(new LinearInterpolator());mAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {@Overridepublic void onAnimationUpdate(ValueAnimator valueAnimator) {float animatorValue = (float) valueAnimator.getAnimatedValue();offset = animatorValue;//不断的设置偏移量，并重画postInvalidate();}});mAnimator.setDuration(1000);mAnimator.setRepeatCount(ValueAnimator.INFINITE);mAnimator.start();}private static final String TAG = "WareView";public void setProcess(int process) {Log.i(TAG, "setProcess: " + process);//[-150,150]float step = process * 3f;float pro = getHeight() / 2 + (150f - step);Log.i(TAG, "setProcess getWidth: " + getWidth());Log.i(TAG, "pro: " + pro);this.baseLine = pro;}
}

项目地址：https://github.com/yzbbanban/TestView


这篇关于android 自定义进度波形图的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/1140084。
