在上一篇的文章中，我们介绍了声波通信/验证的原理和基本使用，这一篇，我们将就一些细节进行谈论。

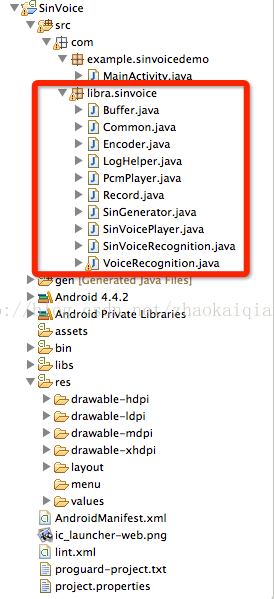

再来一张项目的结构图

SinVoicePlayer类是我们使用的时候直接接触的类，通过调用play()方法，我们就能将需要传输的数字播放出去，下面是这个类的代码实现

[java]  view plain copy
 /*
  * Copyright (C) 2013 gujicheng
  *
  * Licensed under the GPL License Version 2.0;
  * you may not use this file except in compliance with the License.
  *
  * If you have any question, please contact me.
  *
  *************************************************************************
  **                   Author information                                **
  *************************************************************************
  ** Email: gujicheng197@126.com                                         **
  ** QQ   : 29600731                                                     **
  ** Weibo: http://weibo.com/gujicheng197                                **
  *************************************************************************
  */
 package com.libra.sinvoice;

 import java.util.ArrayList;
 import java.util.List;

 import android.media.AudioFormat;
 import android.text.TextUtils;

 import com.libra.sinvoice.Buffer.BufferData;

 /**
  *
  * @ClassName: com.libra.sinvoice.SinVoicePlayer
  * @Description: 声音播放类
  * @author zhaokaiqiang
  * @date 2014-11-15 下午12:56:57
  *
  */
 public class SinVoicePlayer implements Encoder.Listener, Encoder.Callback,
         PcmPlayer.Listener, PcmPlayer.Callback {

     private final static String TAG = "SinVoicePlayer";

     private final static int STATE_START = 1;
     private final static int STATE_STOP = 2;
     private final static int STATE_PENDING = 3;

     // 默认的间隔时间
     private final static int DEFAULT_GEN_DURATION = 100;

     private String mCodeBook;
     // 用于存放使用CoodBook编码过的数字
     private List<Integer> mCodes = new ArrayList<Integer>();

     private Encoder mEncoder;
     private PcmPlayer mPlayer;
     private Buffer mBuffer;

     private int mState;
     private Listener mListener;
     private Thread mPlayThread;
     private Thread mEncodeThread;

     public static interface Listener {

         void onPlayStart();

         void onPlayEnd();
     }

     public SinVoicePlayer() {
         this(Common.DEFAULT_CODE_BOOK);
     }

     public SinVoicePlayer(String codeBook) {
         this(codeBook, Common.DEFAULT_SAMPLE_RATE, Common.DEFAULT_BUFFER_SIZE,
                 Common.DEFAULT_BUFFER_COUNT);
     }

     /**
      * 构造函数
      *
      * @param codeBook
      * @param sampleRate
      *            采样率
      * @param bufferSize
      *            缓冲区体积
      * @param buffCount
      *            缓冲区数量
      */
     public SinVoicePlayer(String codeBook, int sampleRate, int bufferSize,
             int buffCount) {

         mState = STATE_STOP;
         mBuffer = new Buffer(buffCount, bufferSize);

         mEncoder = new Encoder(this, sampleRate, SinGenerator.BITS_16,
                 bufferSize);
         mEncoder.setListener(this);
         mPlayer = new PcmPlayer(this, sampleRate, AudioFormat.CHANNEL_OUT_MONO,
                 AudioFormat.ENCODING_PCM_16BIT, bufferSize);
         mPlayer.setListener(this);

         setCodeBook(codeBook);
     }

     public void setListener(Listener listener) {
         mListener = listener;
     }

     public void setCodeBook(String codeBook) {
         if (!TextUtils.isEmpty(codeBook)
                 && codeBook.length() < Encoder.getMaxCodeCount() - 1) {
             mCodeBook = codeBook;
         }
     }

     /**
      * 将要加密的文本根据CodeBook进行编码
      *
      * @param text
      * @return 是否编码成功
      */
     private boolean convertTextToCodes(String text) {
         boolean ret = true;

         if (!TextUtils.isEmpty(text)) {
             mCodes.clear();
             mCodes.add(Common.START_TOKEN);
             int len = text.length();
             for (int i = 0; i < len; ++i) {
                 char ch = text.charAt(i);
                 int index = mCodeBook.indexOf(ch);
                 if (index > -1) {
                     mCodes.add(index + 1);
                 } else {
                     ret = false;
                     LogHelper.d(TAG, "invalidate char:" + ch);
                     break;
                 }
             }
             if (ret) {
                 mCodes.add(Common.STOP_TOKEN);
             }
         } else {
             ret = false;
         }

         return ret;
     }

     public void play(final String text) {
         if (STATE_STOP == mState && null != mCodeBook
                 && convertTextToCodes(text)) {
             mState = STATE_PENDING;

             mPlayThread = new Thread() {
                 @Override
                 public void run() {
                     mPlayer.start();
                 }
             };
             if (null != mPlayThread) {
                 mPlayThread.start();
             }

             mEncodeThread = new Thread() {
                 @Override
                 public void run() {
                     mEncoder.encode(mCodes, DEFAULT_GEN_DURATION);
                     stopPlayer();
                     mEncoder.stop();
                     mPlayer.stop();
                 }
             };
             if (null != mEncodeThread) {
                 mEncodeThread.start();
             }

             mState = STATE_START;
         }
     }

     public void stop() {
         if (STATE_START == mState) {
             mState = STATE_PENDING;
             mEncoder.stop();
             if (null != mEncodeThread) {
                 try {
                     mEncodeThread.join();
                 } catch (InterruptedException e) {
                     e.printStackTrace();
                 } finally {
                     mEncodeThread = null;
                 }
             }

         }
     }

     private void stopPlayer() {
         if (mEncoder.isStoped()) {
             mPlayer.stop();
         }

         // put end buffer
         mBuffer.putFull(BufferData.getEmptyBuffer());

         if (null != mPlayThread) {
             try {
                 mPlayThread.join();
             } catch (InterruptedException e) {
                 e.printStackTrace();
             } finally {
                 mPlayThread = null;
             }
         }

         mBuffer.reset();
         mState = STATE_STOP;
     }

     @Override
     public void onStartEncode() {
         LogHelper.d(TAG, "onStartGen");
     }

     @Override
     public void freeEncodeBuffer(BufferData buffer) {
         if (null != buffer) {
             mBuffer.putFull(buffer);
         }
     }

     @Override
     public BufferData getEncodeBuffer() {
         return mBuffer.getEmpty();
     }

     @Override
     public void onEndEncode() {
     }

     @Override
     public BufferData getPlayBuffer() {
         return mBuffer.getFull();
     }

     @Override
     public void freePlayData(BufferData data) {
         mBuffer.putEmpty(data);
     }

     @Override
     public void onPlayStart() {
         if (null != mListener) {
             mListener.onPlayStart();
         }
     }

     @Override
     public void onPlayStop() {
         if (null != mListener) {
             mListener.onPlayEnd();
         }
     }

 }

关于这个类，主要有以下几点：

1.DEFAULT_GEN_DURATION是指的每个音频信号的持续时长，默认为0.1秒

2.convertTextToCodes()方法是将需要编码的文本进行过滤，过滤规则就是CodeBook，如果要进行传输的数字不在CodeBook里面，程序就不会继续向下执行了

虽然SinVoicePlayer类很重要，但是真正完成声音播放任务的并不是他，而是PcmPlayer类。因为源代码的一些命名很混乱很不明确，因此我修改了一些命名，如果想看原项目的同学不要感到惊讶。下面我们看一下这个类的实现。

[java]  view plain copy
 /*
  * Copyright (C) 2013 gujicheng
  *
  * Licensed under the GPL License Version 2.0;
  * you may not use this file except in compliance with the License.
  *
  * If you have any question, please contact me.
  *
  *************************************************************************
  **                   Author information                                **
  *************************************************************************
  ** Email: gujicheng197@126.com                                         **
  ** QQ   : 29600731                                                     **
  ** Weibo: http://weibo.com/gujicheng197                                **
  *************************************************************************
  */
 package com.libra.sinvoice;

 import android.media.AudioManager;
 import android.media.AudioTrack;

 import com.libra.sinvoice.Buffer.BufferData;

 /**
  *
  * @ClassName: com.libra.sinvoice.PcmPlayer
  * @Description: PCM播放器
  * @author zhaokaiqiang
  * @date 2014-11-15 下午1:10:18
  *
  */
 public class PcmPlayer {

     private final static String TAG = "PcmPlayer";
     private final static int STATE_START = 1;
     private final static int STATE_STOP = 2;
     // 播放状态，用于控制播放或者是停止
     private int mState;
     private AudioTrack audioTrack;
     // 已经播放过的字节长度
     private long playedLen;
     private PcmListener pcmListener;
     private PcmCallback playerCallback;

     public static interface PcmListener {

         void onPcmPlayStart();

         void onPcmPlayStop();
     }

     public static interface PcmCallback {

         BufferData getPlayBuffer();

         void freePlayData(BufferData data);
     }

     public PcmPlayer(PcmCallback callback, int sampleRate, int channel,
             int format, int bufferSize) {
         playerCallback = callback;
         // 初始化AudioTrack对象(音频流类型，采样率，通道，格式，缓冲区大小，模式)
         audioTrack = new AudioTrack(AudioManager.STREAM_MUSIC, sampleRate,
                 channel, format, bufferSize, AudioTrack.MODE_STREAM);
         mState = STATE_STOP;
     }

     public void setListener(PcmListener listener) {
         pcmListener = listener;
     }

     public void start() {

         if (STATE_STOP == mState && null != audioTrack) {
             mState = STATE_START;
             playedLen = 0;

             if (null != playerCallback) {

                 if (null != pcmListener) {
                     pcmListener.onPcmPlayStart();
                 }
                 while (STATE_START == mState) {
                     // 获取要播放的字节数据
                     BufferData data = playerCallback.getPlayBuffer();
                     if (null != data) {
                         if (null != data.byteData) {
                             // 设置要播放的字节数据
                             int len = audioTrack.write(data.byteData, 0,
                                     data.getFilledSize());
                             // 首次进入，播放声音
                             if (0 == playedLen) {
                                 audioTrack.play();
                             }
                             playedLen += len;
                             // 释放数据
                             playerCallback.freePlayData(data);
                         } else {
                             LogHelper.d(TAG,
                                     "it is the end of input, so need stop");
                             break;
                         }
                     } else {
                         LogHelper.d(TAG, "get null data");
                         break;
                     }

                 }

                 if (STATE_STOP == mState) {
                     audioTrack.pause();
                     audioTrack.flush();
                     audioTrack.stop();
                 }
                 if (null != pcmListener) {
                     pcmListener.onPcmPlayStop();
                 }
             } else {
                 throw new IllegalArgumentException("PcmCallback can't be null");
             }
         }
     }

     public void stop() {
         if (STATE_START == mState && null != audioTrack) {
             mState = STATE_STOP;
         }
     }
 }

关于这个类，需要注意的是以下几点：

1.PcmPalyer是通过AudioTrack类实现单频率播放的，在初始化AudioTrack对象的时候，需要穿很多参数，我在代码里面已经注释。在SinVoicePlayer中初始化PcmPlayer对象的时候，使用的是下面的参数进行的初始化

mPlayer = new PcmPlayer(this, sampleRate, AudioFormat.CHANNEL_OUT_MONO,

AudioFormat.ENCODING_PCM_16BIT, bufferSize);

sampleRate是采样率，默认44.1kHZ，AudioFormat.CHANNEL_OUT_MONO是使用单声道播放，还有立体声也就是双声道模式，为了保证频率的一致，使用单声道比较合适。AudioFormat.ENCODING_PCM_16BIT是指使用16位的PCM格式编码，PCM也是一种声音的编码格式。

2.在start()方法里面的while循环是为了不断的取出要播放的字节数据,audioTrack.play()方法只会执行一次，在stop()里面把mState赋值为STATE_STOP，while循环就会退出，从而执行下面audioTrack的停止方法，结束声音的播放。

既然最后播放声音的重担落到了AudioTrack类的身上，那么我们就没有理由不去了解一下这个类了。

AudioTrack是一个用来播放声音的类，构造函数中需要传下面这些参数

public AudioTrack(int streamType, int sampleRateInHz, int channelConfig, int audioFormat,

int bufferSizeInBytes, int mode)

重点说一下第一个和最后一个参数的含义。

AudioTrack中有MODE_STATIC和MODE_STREAM两种分类。STREAM的意思是由用户在应用程序通过write方式把数据一次一次得写到audiotrack中。这个和我们在socket中发送数据一样，应用层从某个地方获取数据，例如通过编解码得到PCM数据，然后write到audiotrack。这种方式的坏处就是总是在JAVA层和Native层交互，效率损失较大。
STATIC的意思是一开始创建的时候，就把音频数据放到一个固定的buffer，然后直接传给audiotrack，后续就不用一次次得write了。AudioTrack会自己播放这个buffer中的数据。这种方法对于铃声等内存占用较小，延时要求较高的声音来说很适用。

由于我们这里需要动态的写入不同的数据，因此，我们需要用MODE_STREAM模式，上面的代码中，是先write的数据，然后play(),其实正规的写法是先play(),然后通过write方法往AudioTrack里面写入字节数据即可。一开始我也疑惑呢，后来发现play方法只执行一次，而write方法会执行多次，即一边输入数据一边输出。

在构造AudioTrack的第一个参数streamType和Android中的AudioManager有关系，涉及到手机上的音频管理策略。
Android将系统的声音分为以下几类常见的：
STREAM_ALARM：警告声
STREAM_MUSCI：音乐声，例如music等
STREAM_RING：铃声
STREAM_SYSTEM：系统声音
STREAM_VOCIE_CALL：电话声音

为什么要分这么多呢？例如在听music的时候接到电话，这个时候music播放肯定会停止，此时你只能听到电话，如果你调节音量的话，这个调节肯定只对电话起作用。当电话打完了，再回到music，肯定不用再调节音量了。这可以让系统将这几种声音的数据分开管理。

这篇文章先介绍到这里，下篇文章将介绍数字编码的实现细节。
