QT+VTK+Visual Studio 2010联合开发

由于开发VTK程序是需要的GUI环境需求比较苛刻，传统的MFC框架在开发简单的GUI程序时还行，稍微复杂一点的程序就显得生硬。因此在开源社区里，开发VTK的GUI程序时，普遍采用QT。以下简单描述这三者的关系。

准备工作，这三者应该提前安装，建议遵循安装顺序为先Visual Studio 2010，再按装QT，再按装CMake，最后安装VTK，因为在用CMake编译VTK工程时就可以一次性配置了，免得做重复性工作。

1.Visual Studio 2010，他是编译器，因为VTK本身也是C/C++程序，当然需要C/C++的编译器，当然在开发程序过程中也可以起到编辑器的作用；

2.QT用来设计界面，不仅提供自身的空间，而且通过CMake配置之后，还可以生成VTK为QT生成的支持空间QVTKWidget；

3.VTK提供了大量的类，这些类为我们提供了形形色色的对象还有算法，这些类都是用C/C++语言编写的，因此开发VTK最好的语言应该是C/C++，也可以用Python语言显得简单。

安装QT的关键就是要做好环境变量的Path的设置，关于这一点网上有很多博客，建议读者参考。以下简要介绍开发QT+VTK程序的步骤：

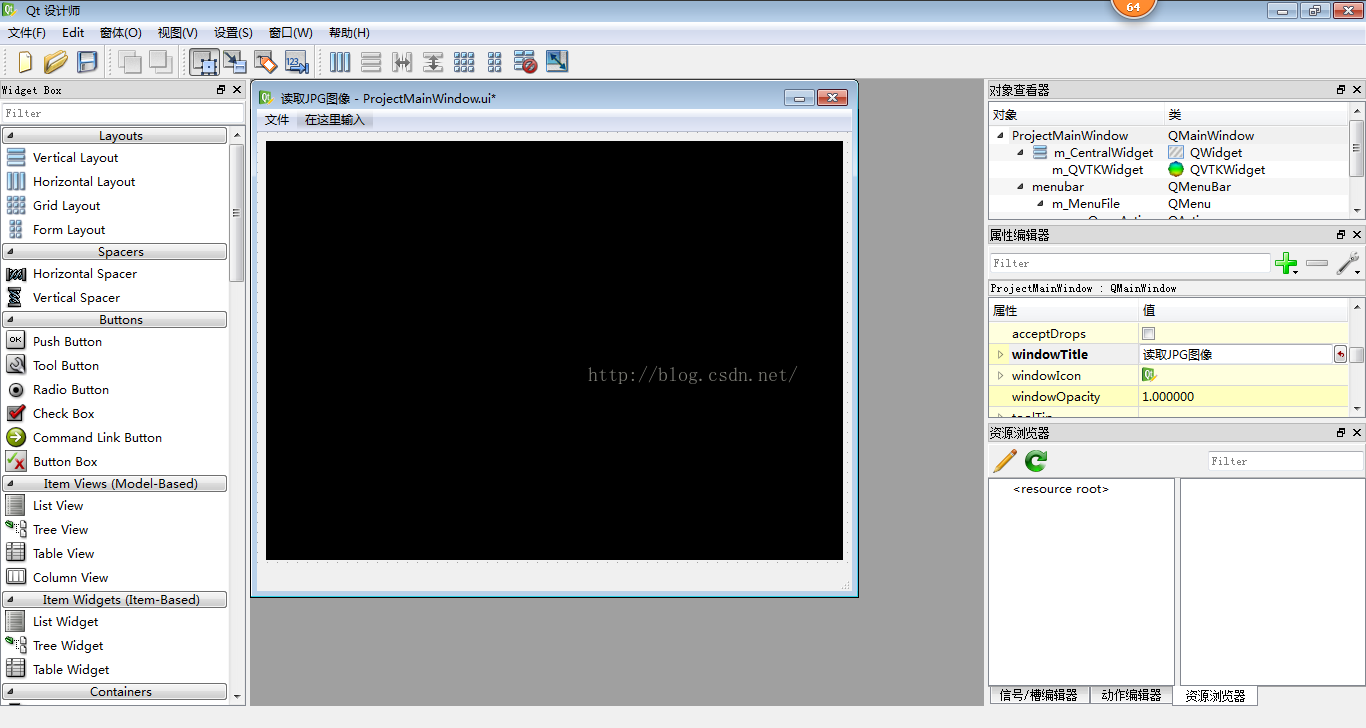

第一步，用QT Designer设计好界面，如下图所示：


第二步，三个文件的编写：

1.ProjectMainWindow.h

/**********************************************************************文件名: ProjectMainWindow.hCopyright (c) 张晓东, 罗火灵. All rights reserved.更多信息请访问: http://www.vtkchina.org (VTK中国)http://blog.csdn.net/www_doling_net (东灵工作室) **********************************************************************/#ifndef Project_MainWindow_H
#define Project_MainWindow_H#include <QMainWindow>
#include "ui_ProjectMainWindow.h"
#include <vtkSmartPointer.h>class vtkImageViewer2;
class vtkRenderer;
class vtkEventQtSlotConnect;
class vtkObject;
class vtkCommand;class ProjectMainWindow : public QMainWindow, public Ui::ProjectMainWindow
{Q_OBJECTpublic:ProjectMainWindow();~ProjectMainWindow();private slots://响应打开图像文件的槽函数void onOpenSlot();//响应鼠标移动的消息，实时输出鼠标的当前位置void updateCoords(vtkObject* obj);private:vtkSmartPointer< vtkImageViewer2 >           m_pImageViewer;vtkSmartPointer< vtkRenderer >                   m_pRenderder;vtkEventQtSlotConnect* m_Connections;
};#endif

2.ProjectMainWindow.cpp

/**********************************************************************文件名: ProjectMainWindow.cppCopyright (c) 张晓东, 罗火灵. All rights reserved.更多信息请访问: http://www.vtkchina.org (VTK中国)http://blog.csdn.net/www_doling_net (东灵工作室) **********************************************************************/#include "ProjectMainWindow.h"
#include <QFileDialog>
#include <QDir>
#include <vtkRenderWindow.h>
#include <vtkRenderer.h>
#include <vtkImageViewer2.h>
#include <QVTKWidget.h>
#include <vtkJPEGReader.h>
#include <vtkImageActor.h>
#include <vtkEventQtSlotConnect.h>
#include <vtkCommand.h>ProjectMainWindow::ProjectMainWindow()
{setupUi(this);m_pImageViewer  = vtkSmartPointer< vtkImageViewer2 >::New();m_pRenderder      = vtkSmartPointer< vtkRenderer >::New();// 设置m_QVTKWidget的渲染器m_QVTKWidget->GetRenderWindow()->AddRenderer(m_pRenderder);//连接打开的信号与相应的槽connect( m_OpenAction, SIGNAL( triggered() ), this, SLOT( onOpenSlot() ) ); m_Connections = vtkEventQtSlotConnect::New();m_Connections->Connect(m_QVTKWidget->GetRenderWindow()->GetInteractor(),vtkCommand::MouseMoveEvent,this,SLOT(updateCoords(vtkObject*)));
}ProjectMainWindow::~ProjectMainWindow()
{
}void ProjectMainWindow::onOpenSlot()
{QString filter;filter = "JPEG image file (*.jpg *.jpeg)";QDir dir;QString fileName = QFileDialog::getOpenFileName( this, QString(tr("打开图像")), dir.absolutePath() , filter );if ( fileName.isEmpty() == true ) return;// 支持带中文路径的读取QByteArray ba = fileName.toLocal8Bit();const char *fileName_str = ba.data();// 用vtkJPEGReader读取JPG图像vtkSmartPointer<vtkJPEGReader> reader = vtkSmartPointer<vtkJPEGReader>::New();reader->SetFileName(fileName_str);// 将reader的输出作为m_pImageViewer的输入，并设置m_pImageViewer与渲染器m_pRenderer的关联m_pImageViewer->SetInput(reader->GetOutput());m_pImageViewer->UpdateDisplayExtent();m_pImageViewer->SetRenderWindow(m_QVTKWidget->GetRenderWindow());m_pImageViewer->SetRenderer(m_pRenderder);m_pImageViewer->SetupInteractor(m_QVTKWidget->GetRenderWindow()->GetInteractor());m_pImageViewer->SetSliceOrientationToXY(); //默认就是这个方向的m_pImageViewer->GetImageActor()->InterpolateOff();m_pRenderder->ResetCamera();m_pRenderder->DrawOn();m_QVTKWidget->GetRenderWindow()->Render();
}void ProjectMainWindow::updateCoords(vtkObject* obj)
{// 获取交互器vtkRenderWindowInteractor* iren = vtkRenderWindowInteractor::SafeDownCast(obj);// 获取鼠标的当前位置int event_pos[2];iren->GetEventPosition(event_pos);QString str;str.sprintf("x=%d : y=%d", event_pos[0], event_pos[1]);m_StatusBar->showMessage(str);
}

3.main.cpp

/**********************************************************************文件名: main.cppCopyright (c) 张晓东, 罗火灵. All rights reserved.更多信息请访问: http://www.vtkchina.org (VTK中国)http://blog.csdn.net/www_doling_net (东灵工作室) **********************************************************************/#include "ProjectMainWindow.h"
#include <QTextCodec>//程序发布时，可以不要注释以下语句，编译的时候就不会带控制台输出窗口
//#pragma comment( linker, "/subsystem:windows /entry:mainCRTStartup" )int main( int argc, char **argv )
{QApplication *app = new QApplication(argc, argv);QTextCodec::setCodecForTr(QTextCodec::codecForName("GB2312"));ProjectMainWindow *window = new ProjectMainWindow();window->show();return app->exec();
};

第三步：编写CMakeLists.txt文件：

#**********************************************************************
#
#  Copyright (c) 张晓东, 罗火灵. All rights reserved.
#  更多信息请访问:
#    http://www.vtkchina.org (VTK中国)
#	  http://blog.csdn.net/www_doling_net (东灵工作室)
#
#**********************************************************************CMAKE_MINIMUM_REQUIRED( VERSION 2.8 )
PROJECT( Qt )#----------------------------------------------------------------------------------
FIND_PACKAGE( VTK REQUIRED )
FIND_PACKAGE( Qt4 REQUIRED )INCLUDE( ${VTK_USE_FILE} )
INCLUDE( ${QT_USE_FILE} )#----------------------------------------------------------------------------------
SET( PROJECT_SRCSmain.cppProjectMainWindow.cpp)SET( PROJECT_UISProjectMainWindow.ui
)SET( PROJECT_MOC_HDRSProjectMainWindow.h
)#----------------------------------------------------------------------------------
QT4_WRAP_UI( PROJECT_UIS_H ${PROJECT_UIS})QT4_WRAP_CPP( PROJECT_MOC_SRCS ${PROJECT_MOC_HDRS})#----------------------------------------------------------------------------------
INCLUDE_DIRECTORIES( ${PROJECT_SOURCE_DIR} ${CMAKE_CURRENT_BINARY_DIR} ${VTK_DIR} )ADD_EXECUTABLE( Qt ${PROJECT_SRCS} ${PROJECT_UIS_H} ${PROJECT_MOC_SRCS} )TARGET_LINK_LIBRARIES ( Qt${VTK_LIBRARIES}QVTK )#-----------------------------------------------------------------------------------------------------------------------------------
# Construct a list of paths containing runtime
# directories for project applications on Windows
SET(PROJECT_RUNTIME_PATH "${VTK_LIBRARY_DIRS}/@VS_BUILD_TYPE@;${CMAKE_RUNTIME_OUTPUT_DIRECTORY}/@VS_BUILD_TYPE@")
IF(QT4_FOUND)SET(PROJECT_RUNTIME_PATH "${PROJECT_RUNTIME_PATH};${QT_LIBRARY_DIR}/../bin")
ENDIF()INCLUDE(CreateWindowsBatchScript.cmake)# If we are under Windows, create two batch files which correctly
# set up the environment for the application and for Visual Studio
IF(WIN32)SET(VS_SOLUTION_FILE "${PROJECT_BINARY_DIR}/${PROJECT_NAME}.sln")FOREACH(VS_BUILD_TYPE debug release)CreateWindowsBatchScript("${CMAKE_SOURCE_DIR}/StartVS.bat.in"${PROJECT_BINARY_DIR}/StartVS_${VS_BUILD_TYPE}.bat${VS_BUILD_TYPE})ENDFOREACH()
ENDIF(WIN32)

其中CMakeLists又包含了两个脚本：CreateWindowsBatchScript.cmake和StartVS.bat.in，关于这两个脚本的内容，需要对编程有深入的了解之后才能明白，此处读者就照原样编写，其内容如下：

CreateWindowsBatchScript.cmake：

#######################################################################
#
#  Copyright (c) 张晓东, 罗火灵. All rights reserved.
#  更多信息请访问:
#    http://www.vtkchina.org (VTK中国)
#	http://blog.csdn.net/www_doling_net (东灵工作室)
#
#######################################################################FUNCTION(CreateWindowsBatchScript in out build_type)IF(VTK_DIR)SET(VTK_BIN_DIR "${VTK_DIR}/bin/${build_type}")ELSE()SET(VTK_BIN_DIR)ENDIF()SET(VS_BUILD_TYPE ${build_type})CONFIGURE_FILE(${in} ${out} @ONLY)# substitute againCONFIGURE_FILE(${out} ${out} @ONLY)
ENDFUNCTION()

StartVS.bat.in

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
::
::  Copyright (c) 张晓东, 罗火灵. All rights reserved.
::  更多信息请访问:
::    http://www.vtkchina.org (VTK中国)
:: http://blog.csdn.net/www_doling_net (东灵工作室)
::
:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::


@set CL=/D_CRT_SECURE_NO_DEPRECATE /D_CRT_NONSTDC_NO_DEPRECATE
@set LINK=/LARGEADDRESSAWARE


PATH=@PROJECT_RUNTIME_PATH@;%PATH%
"@VS_SOLUTION_FILE@"

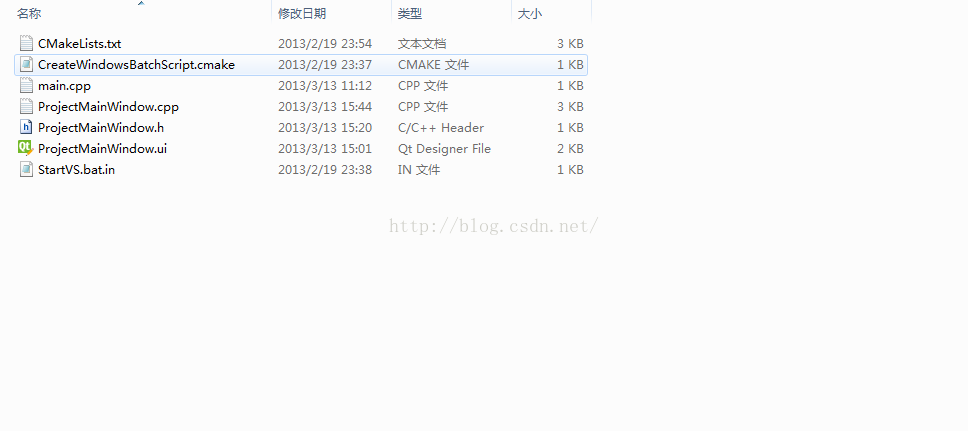

第四步：编译前准备，将上面提到的所有的文件都放在同一个文件夹下，如下图所示：

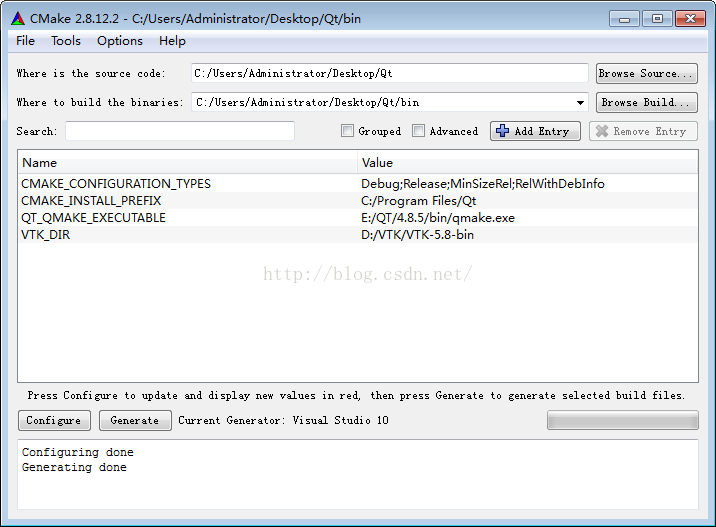

第五步：配置工程，启动CMake工具，然后指定编译的源文件和目标文件的目录，然后开始“Configure”，无误后点击“Generate”生成工程。我在配置的时候出现了错误，经查后发现是CMake自动识别QT_QMAKE_EXECUTABLE的路径时出错，因此手动输入这个这个路径，然后重新配置，就正确了。如下图所示，

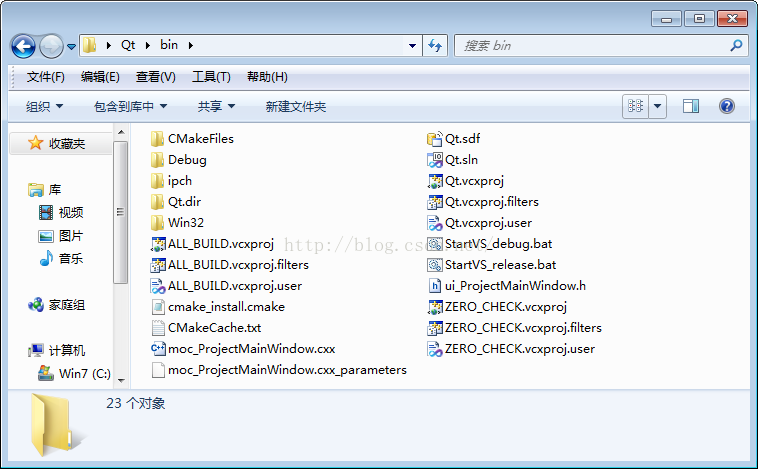

第六步：编译，有CMake配置后生成的bin文件夹中的内容如下：


此时可以双击打开Qt.sln文件，打开VS2010后直接编译，编译没错，但是在运行时，因为是动态共享库的方式，所以会提示很多的.dll文件找不到，解决此问题的办法就是在VTK编译的二进制文件找到需要的.dll文件，将他们一个个添加到本工程的Debug文件夹下，然后在运行，就可以成功了。

还有一个办法是，在上图中直接双击StartVS_debug.bat文件，打开VS2010IDE环境，然后编译运行，都能通过，结果如下所示：


还有一个相似的文件StartVS_release.bat文件，它们的作用是一样的，但是由它编译出的是release版本的工程，如果在安装VTK编译VTK项目时编译过release版本的二进制文件，此时就可以选择它，否则是无法编译通过的。其中缘由，读者自行思考。


参考文献张晓东，罗火灵.《VTK图形图像开发进阶》.机械工业出版社
