Gridview图片正方形

本文主要是介绍Gridview图片正方形，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

现在在Android应用中，GridView中每个Item都是正方形的场景越来越常见。比如陌陌的搜索结果界面

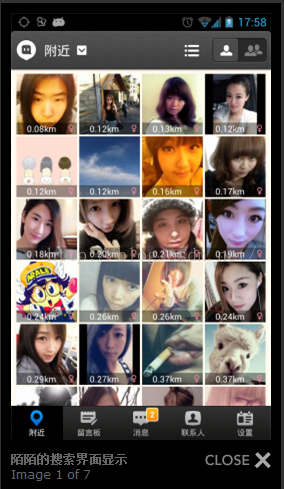

陌陌的搜索界面显示

Android手机和IPhone不同， IPhone硬件是苹果自己出的，屏幕尺寸基本没啥太大差别，所以很好适配。

而Android就不一样了，中高低档手机都有，屏幕尺寸严重不统一，如何做到一种实现适配各种Android手机屏幕才是关键。

今天我们就来研究下具体实现方式。

由于Android本身对设备特性支持比较有好，所以实现起来还是非常简单滴！

问题分析

要实现这种正方形布局，所以宽度不能是固定值，不然就要根据不同的屏幕尺寸分别设置了，麻烦死了。

比较好的方式就是设置一个最小宽度，然后多余的空间每个单元格平均分配，这个GridView本身就支持。

在测试的布局文件activity_main.xml 中代码如下：






Java

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
 < RelativeLayout  xmlns : android = "http://schemas.android.com/apk/res/android"
      android : layout_width = "match_parent"
      android : layout_height = "match_parent"
       >
      < GridView
          android : id = "@+id/grid"
          android : background = "@color/grid_bg_color"
          android : layout_width = "fill_parent"
          android : layout_height = "fill_parent"
          android : columnWidth = "<span style=" color :   # 0000ff ; ">@dimen/itemSize</span>"
          android : gravity = "center"
          android : horizontalSpacing = "4dp"
          android : verticalSpacing = "4dp"
          android : numColumns = "<span style=" color :   # 0000ff ; ">auto_fit</span>"
          android : scrollbars = "vertical"
          android : scrollbarStyle = "insideOverlay"
          android : stretchMode = "<span style=" color :   # 0000ff ; ">columnWidth</span>"
          / >
 < / RelativeLayout >


注意上面标记为蓝色的属性取值。这样在计算GridView的列数时，先根据宽度看看能放几列，然后把多余的空间平均分配到每列中。这样列数和宽度的问题就解决了。

在默认情况下itemSize的取值为100dp.

在每个GridItem宽度解决的情况下，只要保证高度和宽度一样就OK了。使用一个自定义View，在onMeasure函数中设置下即可。

示例中选择一个自定义的Layout，代码如下：

Java

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
 package   org . goodev . squaregrid ;
 import   android . content . Context ;
 import   android . util . AttributeSet ;
 import   android . widget . RelativeLayout ;
 public   class   SquareLayout   extends   RelativeLayout   {
      public   SquareLayout ( Context  context ,   AttributeSet  attrs ,   int   defStyle )   {
          super ( context ,   attrs ,   defStyle ) ;
      }
      public   SquareLayout ( Context  context ,   AttributeSet  attrs )   {
          super ( context ,   attrs ) ;
      }
      public   SquareLayout ( Context  context )   {
          super ( context ) ;
      }
      @SuppressWarnings ( "unused" )
      @Override
      protected   void   onMeasure ( int   widthMeasureSpec ,   int   heightMeasureSpec )   {
          // For simple implementation, or internal size is always 0.
          // We depend on the container to specify the layout size of
          // our view. We can't really know what it is since we will be
          // adding and removing different arbitrary views and do not
          // want the layout to change as this happens.
          setMeasuredDimension ( getDefaultSize ( 0 ,   widthMeasureSpec ) ,   getDefaultSize ( 0 ,   heightMeasureSpec ) ) ;
          // Children are just made to fill our space.
          int   childWidthSize   =   getMeasuredWidth ( ) ;
          int   childHeightSize   =   getMeasuredHeight ( ) ;
          //高度和宽度一样
          heightMeasureSpec   =   widthMeasureSpec   =   MeasureSpec . makeMeasureSpec ( childWidthSize ,   MeasureSpec . EXACTLY ) ;
          super . onMeasure ( widthMeasureSpec ,   heightMeasureSpec ) ;
      }
 }


然后在GridItem布局文件 item.xml中使用上面的自定义layout:







Java

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
 <? xml  version = "1.0"   encoding = "utf-8" ?>
 < org . goodev . squaregrid . SquareLayout  xmlns : android = "http://schemas.android.com/apk/res/android"
      android : layout_width = "match_parent"
      android : layout_height = "wrap_content"
      >
      < ImageView
          android : id = "@+id/icon"
          android : layout_width = "match_parent"
          android : layout_height = "match_parent"
          android : scaleType = "fitXY"
          android : src = "@drawable/ic_launcher"   / >
      < TextView
          android : id = "@+id/text"
          android : layout_width = "match_parent"
          android : layout_height = "wrap_content"
          android : background = "#88000000"
          android : textColor = "#FFFFFF"
          android : layout_alignParentBottom = "true"
          android : gravity = "center_horizontal"
          / >
 < / org . goodev . squaregrid . SquareLayout >


上面的测试布局中，用了两个控件，一个方形的ImageView显示图标，一个TextView在图标上显示一个半透明的文本。

然后自定义一个Adapter来使用上面的布局即可。GridAdapter.java 代码如下

Java

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
 package   org . goodev . squaregrid ;
 import   java . util . ArrayList ;
 import   java . util . List ;
 import   android . content . Context ;
 import   android . view . LayoutInflater ;
 import   android . view . View ;
 import   android . view . ViewGroup ;
 import   android . widget . BaseAdapter ;
 import   android . widget . ImageView ;
 import   android . widget . TextView ;
 public   class   GridAdapter   extends   BaseAdapter {
      public   static   class   Item {
          public   String   text ;
          public   int   resId ;
      }
      private   List <Item>   mItems   =   new   ArrayList < GridAdapter . Item > ( ) ;
      private   Context  mContext ;
      public   GridAdapter ( Context  context )   {
          //测试数据
          for   ( int   i   =   0 ;   i   <   50 ;   i ++ )   {
              Item  object   =   new   Item ( ) ;
              object . text   =   "Text " + i ;
              object . resId   =   R . drawable . icon ;
              mItems . add ( object ) ;
          }
          mContext   =   context ;
      }
      @Override
      public   int   getCount ( )   {
          return   mItems . size ( ) ;
      }
      @Override
      public   Object   getItem ( int   position )   {
          return   mItems . get ( position ) ;
      }
      @Override
      public   long   getItemId ( int   position )   {
          return   position ;
      }
      @Override
      public   View  getView ( int   position ,   View  convertView ,   ViewGroup  parent )   {
          if ( convertView   ==   null )   {
              convertView   =   LayoutInflater . from ( mContext ) . inflate ( R . layout . item ,   null ) ;
          }
          ImageView  image   =   ( ImageView )   convertView . findViewById ( R . id . icon ) ;
          TextView  text   =   ( TextView )   convertView . findViewById ( R . id . text ) ;
          Item  item   =   ( Item )   getItem ( position ) ;
          image . setImageResource ( item . resId ) ;
          text . setText ( item . text ) ;
          return   convertView ;
      }
 }


最后在 MainActivity.java 中把上面的Adapter设置到GridView中即可。






Java

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
 package   org . goodev . squaregrid ;
 import   android . os . Bundle ;
 import   android . app . Activity ;
 import   android . widget . GridView ;
 public   class   MainActivity   extends   Activity   {
      @Override
      protected   void   onCreate ( Bundle  savedInstanceState )   {
          super . onCreate ( savedInstanceState ) ;
          setContentView ( R . layout . activity_main ) ;
          GridView  view   =   ( GridView )   findViewById ( R . id . grid ) ;
          view . setAdapter ( new   GridAdapter ( getBaseContext ( ) ) ) ;
      }
 }


下面是在手机上运行的截图

SquareGridView测试截图

下面是在Nexus 7平板上的截图：

测试程序在Nexus 7上的截图

可以看到上面的效果虽然也是正方形，但是在大屏幕下显示100dp的方块是否看起来太小了。把该尺寸在平板上修改大点是非常容易的。只需要在 values-sw600dp 目录中(Nexus 7 的最小屏幕宽度为600dp)创建一个文件

dimens.xml 内容如下：

Java

 1
2
3
4
 <? xml  version = "1.0"   encoding = "utf-8" ?>
 <resources>
       < dimen  name = "itemSize" > 140dp < / dimen >
 < / resources >


这样当程序在Nexus 7上运行的时候，会根据140dp来计算列数。最终效果如下：

在Nexus 7上改进后的布局

同样的，如果想在手机横屏(比如Galaxy Nexus手机)下也显示大一点的图，则可以根据手机的长度的dp值分别设置一个区间

比如Galaxy Nexus手机屏幕高度为640dp，但是在横屏情况下应用能用的宽度只有570dp，另外的70dp位于右侧的系统功能键（返回键、Home键、最近任务键）占用了。所以创建个目录

values-w570dp-land，在里面设置ItemWidth即可， dimens.xml 内容：


Java

 1
2
3
4
 <? xml  version = "1.0"   encoding = "utf-8" ?>
 <resources>
       < dimen  name = "itemSize" > 140dp < / dimen >
 < / resources >

下面两个图是横屏的对比

Galaxy Nexus 横屏显示小图标

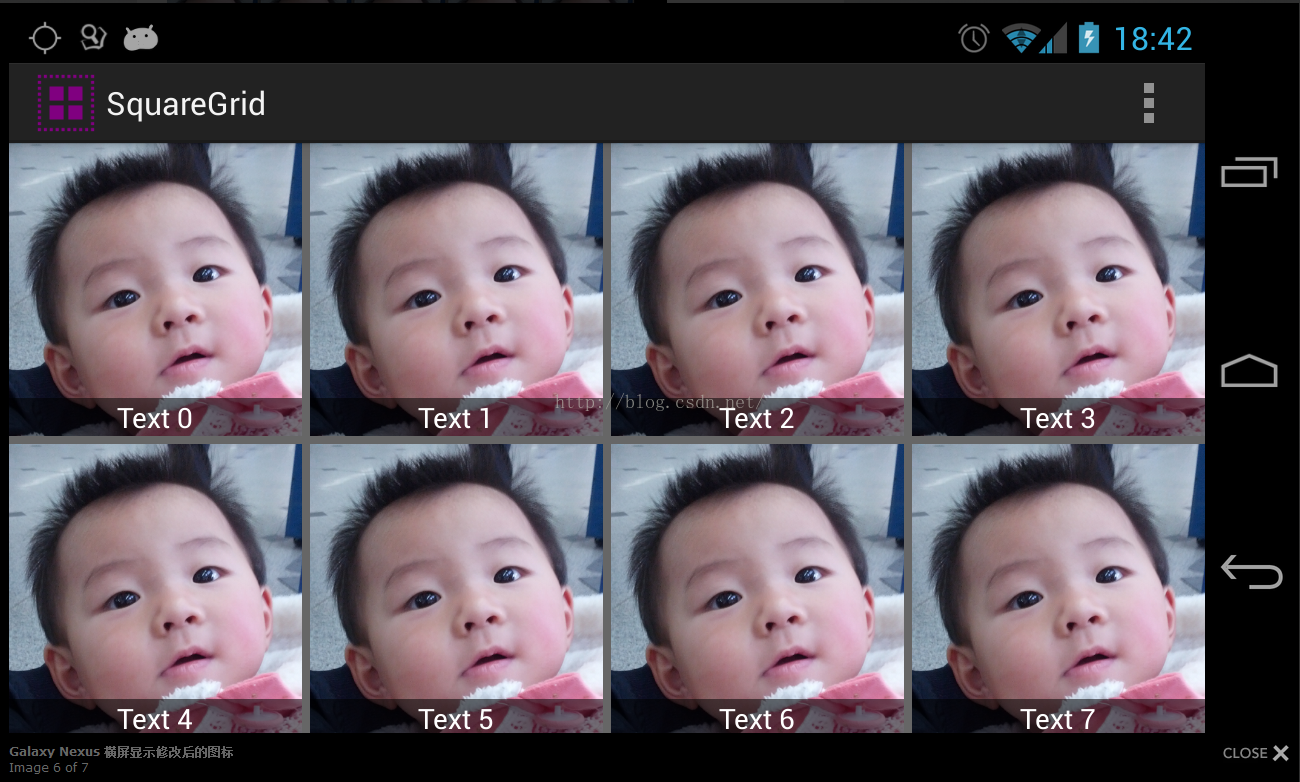

Galaxy Nexus 横屏显示修改后的图标

现在效果已经完成了，只差没有选中按下状态的标示了。要实现这个Press状态，可在item.xml中添加一个View，当Press的时候显示一个半透明的图层来标示。

修改后的item.xml 代码如下

Java

 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
 <? xml  version = "1.0"   encoding = "utf-8" ?>
 < org . goodev . squaregrid . SquareLayout  xmlns : android = "http://schemas.android.com/apk/res/android"
      android : layout_width = "match_parent"
      android : layout_height = "wrap_content"
      >
      < ImageView
          android : id = "@+id/icon"
          android : layout_width = "match_parent"
          android : layout_height = "match_parent"
          android : scaleType = "fitXY"
          android : src = "@drawable/ic_launcher"   / >
      < TextView
          android : id = "@+id/text"
          android : layout_width = "match_parent"
          android : layout_height = "wrap_content"
          android : background = "#88000000"
          android : textColor = "#FFFFFF"
          android : layout_alignParentBottom = "true"
          android : gravity = "center_horizontal"
          / >
 < span  style = "color: #ff0000;" >   < View < / span >
 < span  style = "color: #ff0000;" >   android : id = "@+id/press" < / span >
 < span  style = "color: #ff0000;" >   android : layout_width = "match_parent" < / span >
 < span  style = "color: #ff0000;" >   android : layout_height = "match_parent" < / span >
 < span  style = "color: #ff0000;" >   android : background = "@drawable/item_press_bg" < / span >
 < span  style = "color: #ff0000;" >   / > < / span >
 < / org . goodev . squaregrid . SquareLayout >
