LVS负载均衡架构原理

2024-08-27 10:58
文章标签 负载 原理 架构 均衡 lvs

本文主要是介绍LVS负载均衡架构原理,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!


Linux Virtual Server

Ipvs : 嵌入到linux的内核

IPVsadm:管理应用程序


负载均衡器

1、硬件:

     F5BIG-IP

     CitrixNetScaler

     A10

2、软件

     四层:tcp 之上的第四层协议

               LVS:只能操作IP,端口 ,在操作系统内核中。

     七层:http,ajp,https,(应用层)

               nginx

               haproxy

               httpd



调度方法(静态方法和动态方法)

  四种静态:

         rr:轮循

         wrr:

         dh:

         sh:



  动态调度方法:

         lc:最少连接

                   active*256+inactive

                   谁的小,挑谁

         wlc:加权最少连接

                   (active*256+inactive)/weight

         sed:最短期望延迟

                   (active+1)*256/weight

         nq:never queue

         LBLC:基于本地的最少连接

                   DH:

         LBLCR:基于本地的带复制功能的最少连接

         默认方法:wlc


类型:

         NAT:地址转换

         DR:直接路由

         TUN:隧道



      NAT:

                   集群节点跟director必须在同一个IP网络中;

                   RIP通常是私有地址,仅用于各集群节点间的通信;

                   director位于client和real server之间,并负责处理进出的所有通信;

                   realserver必须将网关指向DIP;

                   支持端口映射;

                   realserver可以使用任意OS;

                   较大规模应该场景中,director易成为系统瓶颈;

                   VIP:虚拟服务器地址

                   DIP:   转发的网络地址

                    RIP:  后端真实主机(后端服务器)

                   CIP:客户端IP地址

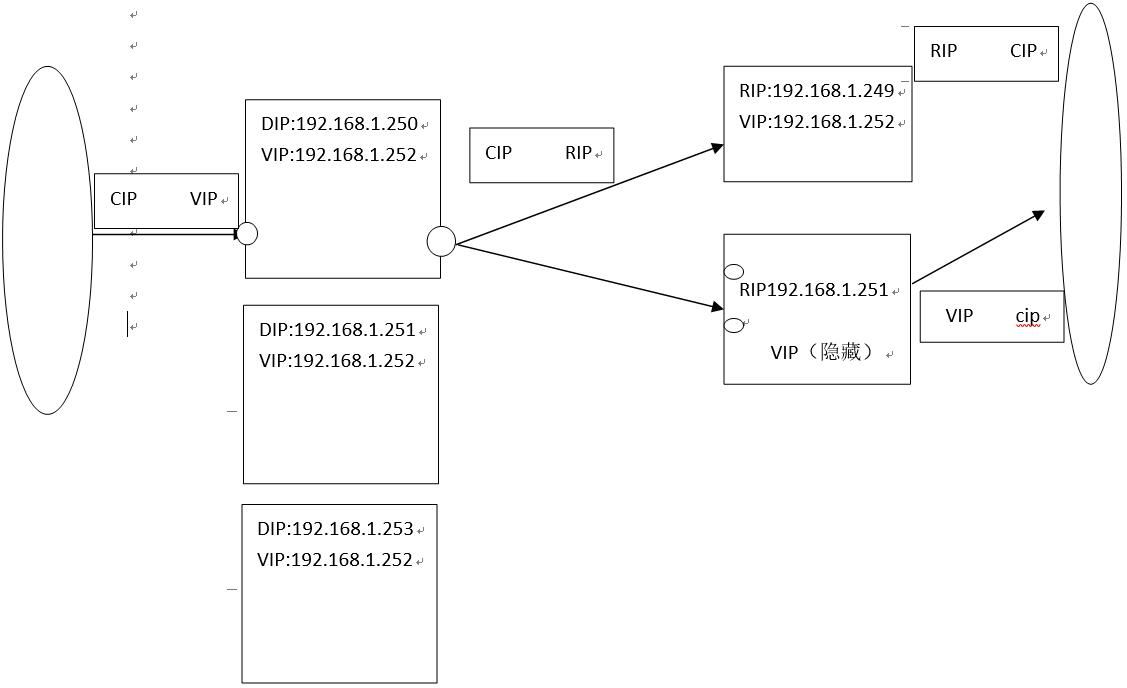

     DR:

                  集群节点跟director必须在同一个物理网络中;

                  后端服务器(真实服务器)可以使用公网地址,实现便捷的远程管理和监控;

                  director仅负责处理入站请求,响应报文则由realserver直接发往客户端;

                  不支持端口映射;


VIP(隐藏)的意思:

不对外广播

被叫不响应

Node1

VIP:192.168.1.251

DIP:192.168.239.3

集群服务器

Node2

RIP:192.168.1.248

VIP:192.168.239.10

RS,apache

Node3

RIP:192.168.1.249

VIP:192.168.239.10

RS,apache


      TUN:

                   集群节点可以跨越Internet;

                   RIP必须是公网地址;

                   director仅负责处理入站请求,响应报文则由realserver直接发往客户端;

                   realserver网关不能指向director;

                   只有支持隧道功能的OS才能用于realserver;

                   不支持端口映射;


Ipvsadm命令:

      管理集群服务

                   添加:-A -t|u|fservice-address [-s scheduler]

                            -t:TCP协议的集群

                            -u:UDP协议的集群

                                     service-address:     IP:PORT

                            -f:FWM: 防火墙标记

                                     service-address:Mark Number

                   修改:-E

                   删除:-D -t|u|fservice-address



                   #ipvsadm -A -t 172.16.100.1:80 -s rr



      管理集群服务中的RS

                   添加:-a -t|u|fservice-address -r server-address [-g|i|m] [-w weight]

                              -t|u|f service-address:事先定义好的某集群服务

                              -r server-address: 某RS的地址,在NAT模型中,可使用IP:PORT实现端口映射;

                              [-g|i|m]: LVS类型

                                     -g:DR

                                     -i:TUN

                                     -m:NAT

                            [-wweight]: 定义服务器权重

                   修改:-e

                   删除:-d -t|u|fservice-address -r server-address



                   #ipvsadm -a -t 172.16.100.1:80 -r 192.168.10.8 –g

                   #ipvsadm -a -t 172.16.100.1:80 -r 192.168.10.9 -g

         查看

                   -L|l

                            -n:数字格式显示主机地址和端口

                            --stats:统计数据

                            --rate:速率

                            --timeout:显示tcp、tcpfin和udp的会话超时时长

                            -c:显示当前的ipvs连接状况



         删除所有集群服务

                   -C:清空ipvs规则

         保存规则

                   -S

                   #ipvsadm -S > /path/to/somefile

         载入此前的规则:

                   -R

                   # ipvsadm -R </path/form/somefile

----------------------------------------------------------------------------------------------------------------------------------

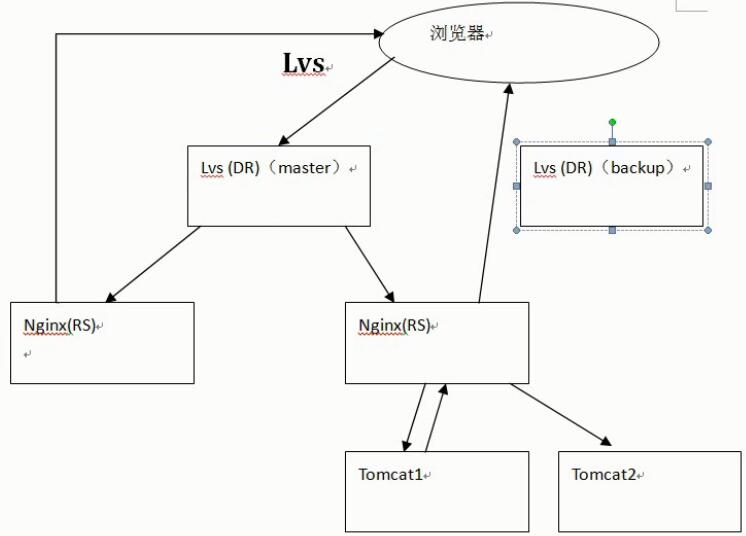

DR模式

VIP: 虚拟主机IP

         DIP:

         kernelparameter:

                   arp_ignore:定义接收到ARP请求时的响应级别;

                            0:只要本地配置的有相应地址,就给予响应;

                            1:仅在请求的目标(MAC)地址配置请求到达的接口上的时候,才给予响应;



                   arp_announce:定义将自己地址向外通告时的通告级别;

                            0:将本地任何接口上的任何地址向外通告;

                            1:试图仅向目标网络通告与其网络匹配的地址;

                            2:仅向与本地接口上(MAC)地址匹配的网络进行通告;


-----------------------------------------------------------------DR模式示例------------------------------------------------------------

Lvs DR模式集群步骤

1、  找一台主机作为DR(虚拟服务器),安装ipvsadm

       a) Yum install ipvsadm

2、  在DR设置两个IP地址:

       a) DIP: 192.168.1.134 ,设置静态ID

       b) VIP:192.168.1.200 , ifconfig eth0:1 192.168.1.200/24 (取消绑定ifconfig eth1 down)

3、  找多台机器作为RS(apeche或者tomcat )

       a) 两台:静态设置192.168.1.137

                                   192.168.1.138

       b) 修改报文源IP的设置,需要设置内核参数

                    i.  echo 1 >/proc/sys/net/ipv4/conf/eth0/arp_ignore

                    ii. echo 1 >/proc/sys/net/ipv4/conf/all/arp_ignore

                    iii.echo 2 >/proc/sys/net/ipv4/conf/eth0/arp_announce

                    iv.echo 2 >/proc/sys/net/ipv4/conf/all/arp_announce

       c)  在两台机器(RS)上,设置网卡的别名IP:192.168.1.200

                     i. ifconfig lo:0 192.168.1.200 netmask 255.255.255.255 broadcast 192.168.1.200

       d)  在两台机器(RS)上,添加一个路由

                      i. route add -host 192.168.1.200 dev lo:0

4、  DR上需要加一个路由设置:route add -host 192.168.1.200 dev eth0:1

5、  在RS 检查web服务是否正常

6、  在DR上使用ipvsadm添加集群服务

       a)  Ipvsadm –C

       b)  ipvsadm -A -t 192.168.1.200:80-s wlc

       c)  ipvsadm -a -t 192.168.1.200:80-r 192.168.1.137 -g -w 1

       d)  ipvsadm -a -t 192.168.1.200:80-r 192.168.1.138 -g -w 1


脚本

#!/bin/bash

#description : start realserver

VIP=125.38.38.64

/etc/rc.d/init.d/functions

case "$1" in

start)

echo " start LVS of REALServer"

echo "1">/proc/sys/net/ipv4/conf/lo/arp_ignore

echo "2">/proc/sys/net/ipv4/conf/lo/arp_announce

echo "1">/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

/sbin/ifconfig lo:0 $VIP broadcast $VIPnetmask 255.255.255.255 up



;;

stop)

/sbin/ifconfig lo:0 down

echo "close LVS Directorserver"

echo "0">/proc/sys/net/ipv4/conf/lo/arp_ignore

echo "0">/proc/sys/net/ipv4/conf/lo/arp_announce

echo "0">/proc/sys/net/ipv4/conf/all/arp_ignore

echo "0">/proc/sys/net/ipv4/conf/all/arp_announce

;;

*)

echo "Usage: $0 {start|stop}"

exit 1

esac
