PD导出数据库问题

2024-08-25 15:48
文章标签 问题 数据库 导出 pd

本文主要是介绍PD导出数据库问题,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

    画实体图的时候用PD画的,当我想把它转化为数据库形式的时候遇到一些问题,具体如下:

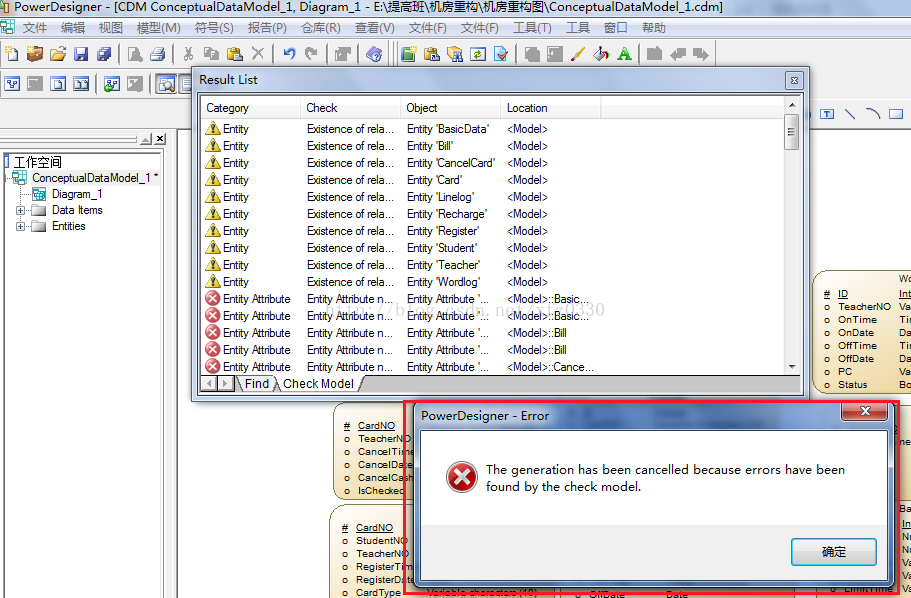

CDM转化为PDM不能成功,问题显示如下图:





解决方法:

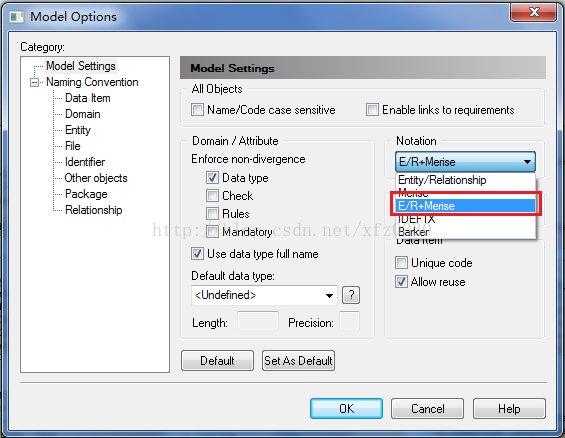

工具——>Model Operations





将原来的Barker改为E/R+Merise即可。

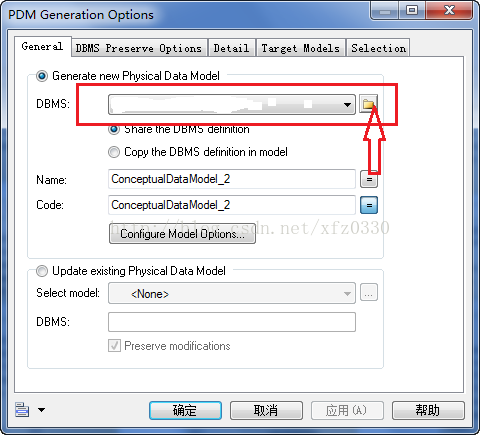

②没有DBMS,如下所示:





解决方法:

单击后面的黄色文件夹,在你安装跟目标中找到Resource File文件夹,然后选择DBMS文件夹即可,如果没有,可以从别人那里拷贝。然后就可以选择你要转换的数据库类型了。



下面是有PDM转换为数据库小步骤及应注意的地方:

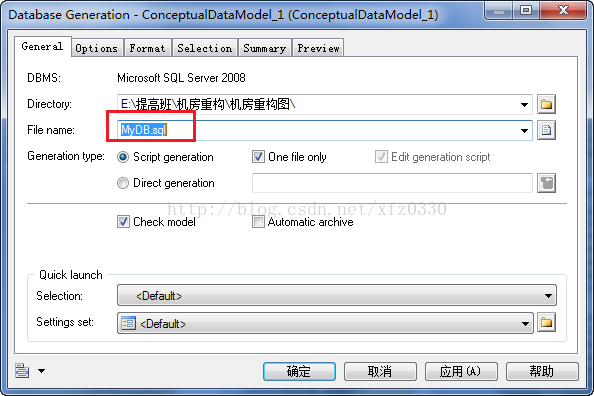

文件默认是没有.sql后缀的,所以要自行添加。

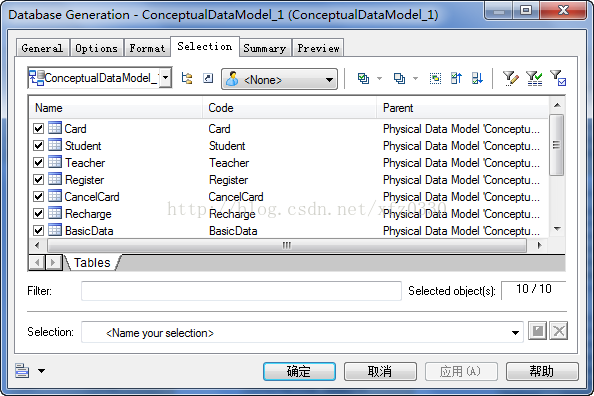

selecttion中选择你要转换的表:

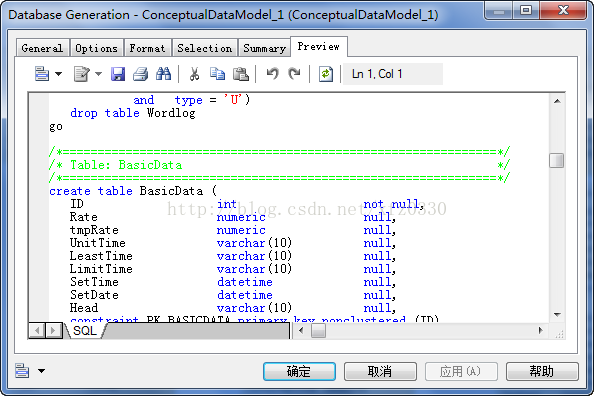

preview中预览:





然后确定就好了。

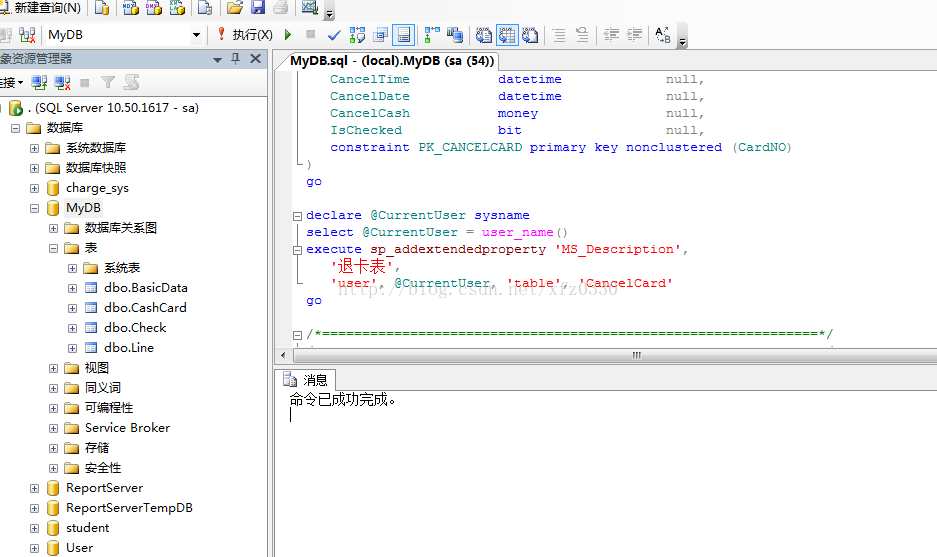

    找到数据库文件,双击打开(已经建好一个同名的数据库),看是否是在你规定的数据库查询窗口中,如果是,直接选择执行便可,不是则单击一下指定数据库,确定要生成的地方。





执行完成要刷新一下数据库便可看到相应的表。

Power designer 15.1安装包、汉化包及教程:

http://yunpan.cn/cyuPuL64VBRPN  提取码 701f

这篇关于PD导出数据库问题的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
