rXxx方法

rXxx方法的坐标使用的是相对位置(基于当前点的位移)，而之前方法的坐标是绝对位置(基于当前坐标系的坐标)。

Path path = new Path();path.moveTo(100,100);
path.lineTo(100,200);canvas.drawPath(path,mDeafultPaint);

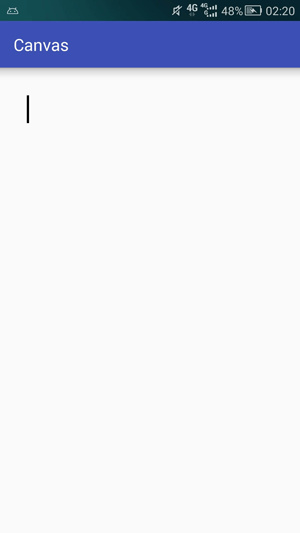

在这个例子中，先移动点到坐标(100，100)处，之后再连接 点(100，100) 到 (100，200) 之间点直线,非常简单，画出来就是一条竖直的线，那接下来看下一个例子：

Path path = new Path();path.moveTo(100,100);
path.rLineTo(100,200);canvas.drawPath(path,mDeafultPaint);

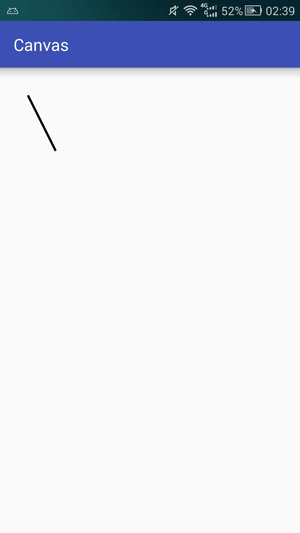

这个例子中，将 lineTo 换成了 rLineTo 可以看到在屏幕上原本是竖直的线变成了倾斜的线。这是因为最终我们连接的是 (100,100) 和 (200, 300) 之间的线段。

在使用rLineTo之前，当前点的位置在 (100,100) ， 使用了 rLineTo(100,200) 之后，下一个点的位置是在当前点的基础上加上偏移量得到的，即 (100+100, 100+200) 这个位置。

此处仅以 rLineTo 为例，只要理解 “绝对坐标” 和 “相对坐标” 的区别，其他方法类比即可。

填充模式

Paint有三种样式，“描边” “填充” 以及 “描边加填充”，我们这里所了解到就是在Paint设置为后两种样式时不同的填充模式对图形渲染效果的影响。

我们要给一个图形内部填充颜色，首先需要分清哪一部分是外部，哪一部分是内部，机器判断图形内外，一般有以下两种方法：（此处所有的图形均为封闭图形，不包括图形不封闭这种情况。）

方法	判定条件	解释
奇偶规则	奇数表示在图形内，偶数表示在图形外	从任意位置p作一条射线， 若与该射线相交的图形边的数目为奇数，则p是图形内部点，否则是外部点。
非零环绕数规则	若环绕数为0表示在图形外，非零表示在图形内	首先使图形的边变为矢量。将环绕数初始化为零。再从任意位置p作一条射线。当从p点沿射线方向移动时，对在每个方向上穿过射线的边计数，每当图形的边从右到左穿过射线时，环绕数加1，从左到右时，环绕数减1。处理完图形的所有相关边之后，若环绕数为非零，则p为内部点，否则，p是外部点。

奇偶规则(Even-Odd Rule)

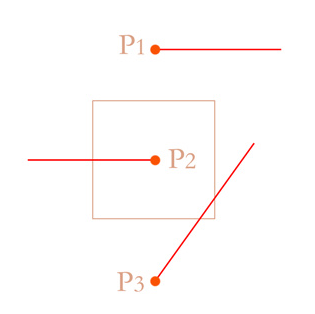

在上图中有一个四边形，我们选取了三个点来判断这些点是否在图形内部。

P1: 从P1发出一条射线，发现图形与该射线相交边数为0，偶数，故P1点在图形外部。
P2: 从P2发出一条射线，发现图形与该射线相交边数为1，奇数，故P2点在图形内部。
P3: 从P3发出一条射线，发现图形与该射线相交边数为2，偶数，故P3点在图形外部。

非零环绕数规则(Non-Zero Winding Number Rule)

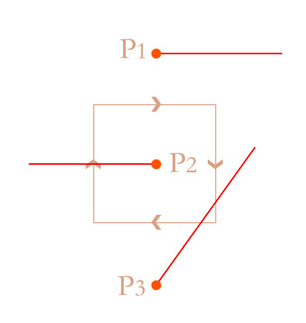

Path中添加图形时需要指定图形的添加方式，是用顺时针还是逆时针，另外我们不论是使用lineTo，quadTo，cubicTo还是其他连接线的方法，都是从一个点连接到另一个点，换言之，Path中任何线段都是有方向性的，这也是使用非零环绕数规则的基础。

P1: 从P1点发出一条射线，沿射线方向移动，并没有与边相交点部分，环绕数为0，故P1在图形外边。
P2: 从P2点发出一条射线，沿射线方向移动，与图形点左侧边相交，该边从左到右穿过穿过射线，环绕数－1，最终环绕数为－1，故P2在图形内部。
P3: 从P3点发出一条射线，沿射线方向移动，在第一个交点处，底边从右到左穿过射线，环绕数＋1，在第二个交点处，右侧边从左到右穿过射线，环绕数－1，最终环绕数为0，故P3在图形外部。

通常，这两种方法的判断结果是相同的，但也存在两种方法判断结果不同的情况，如下面这种情况：
自相交图形
自相交图形定义：多边形在平面内除顶点外还有其他公共点。下图就是一个简单的自相交图形：
Android中的填充模式
Android中的填充模式有四种，是封装在Path中的一个枚举。

模式	简介
EVEN_ODD	奇偶规则
INVERSE_EVEN_ODD	反奇偶规则
WINDING	非零环绕数规则
INVERSE_WINDING	反非零环绕数规则

我们可以看到上面有四种模式，分成两对，例如 “奇偶规则” 与 “反奇偶规则” 是一对，它们之间有什么关系呢？
Inverse 和含义是“相反，对立”，说明反奇偶规则刚好与奇偶规则相反，例如对于一个矩形而言，使用奇偶规则会填充矩形内部，而使用反奇偶规则会填充矩形外部，这个会在后面示例中代码展示两者对区别。

Android与填充模式相关的方法
这些都是Path中的方法。

方法	作用
setFillType	设置填充规则
getFillType	获取当前填充规则
isInverseFillType	判断是否是反向(INVERSE)规则
toggleInverseFillType	切换填充规则(即原有规则与反向规则之间相互切换)

奇偶规则与反奇偶规则

mDeafultPaint.setStyle(Paint.Style.FILL);                   // 设置画布模式为填充canvas.translate(mViewWidth / 2, mViewHeight / 2);          // 移动画布(坐标系)Path path = new Path();                                     // 创建Path//path.setFillType(Path.FillType.EVEN_ODD);                   // 设置Path填充模式为 奇偶规则
path.setFillType(Path.FillType.INVERSE_EVEN_ODD);            // 反奇偶规则path.addRect(-200,-200,200,200, Path.Direction.CW);         // 给Path中添加一个矩形

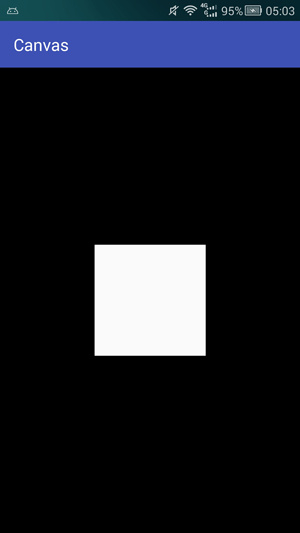

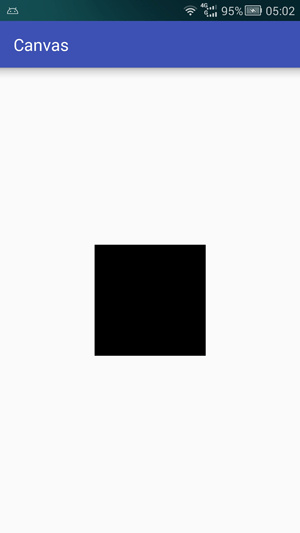

下面两张图片分别是在奇偶规则于反奇偶规则的情况下绘制的结果，可以看出其填充的区域刚好相反：（白色为背景色，黑色为填充色）

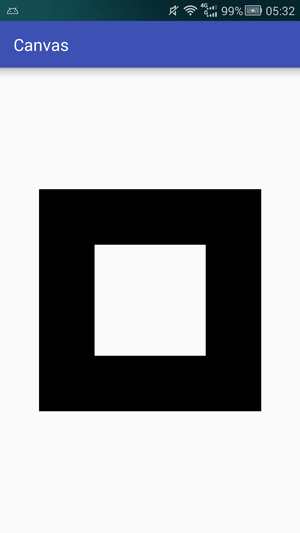

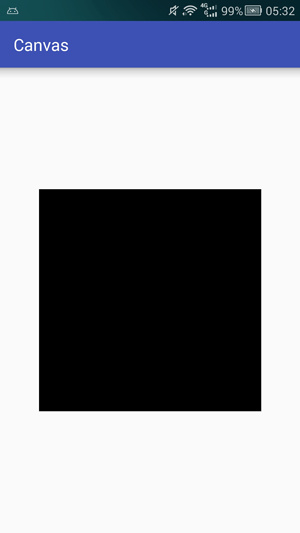

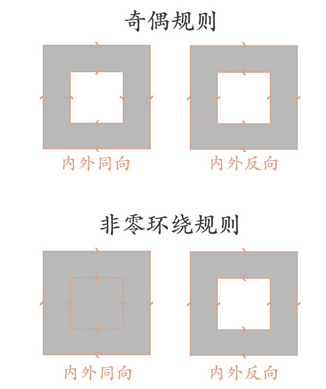

图形边的方向对非零奇偶环绕数规则填充结果的影响

我们之前讨论过给Path添加图形时顺时针与逆时针的作用，除了上次讲述的方便记录外，就是本文所涉及的另外一个重要作用了: “作为非零环绕数规则的判断依据。”

mDeafultPaint.setStyle(Paint.Style.FILL);                   // 设置画笔模式为填充canvas.translate(mViewWidth / 2, mViewHeight / 2);          // 移动画布(坐系)Path path = new Path();                                     // 创建Path// 添加小正方形 (通过这两行代码来控制小正方形边的方向,从而演示不同的效果)
// path.addRect(-200, -200, 200, 200, Path.Direction.CW);
path.addRect(-200, -200, 200, 200, Path.Direction.CCW);// 添加大正方形
path.addRect(-400, -400, 400, 400, Path.Direction.CCW);path.setFillType(Path.FillType.WINDING);                    // 设置Path填充模式为非零环绕规则canvas.drawPath(path, mDeafultPaint);                       // 绘制Path

布尔操作(API19)

布尔操作与我们中学所学的集合操作非常像，只要知道集合操作中等交集，并集，差集等操作，那么理解布尔操作也是很容易的。

布尔操作是两个Path之间的运算，主要作用是用一些简单的图形通过一些规则合成一些相对比较复杂，或难以直接得到的图形。

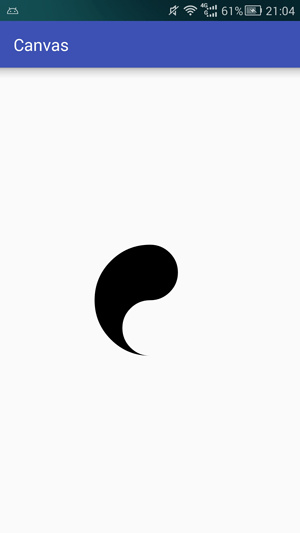

如太极中的阴阳鱼，如果用贝塞尔曲线制作的话，可能需要六段贝塞尔曲线才行，而在这里我们可以用四个Path通过布尔运算得到，而且会相对来说更容易理解一点。

canvas.translate(mViewWidth / 2, mViewHeight / 2);Path path1 = new Path();
Path path2 = new Path();
Path path3 = new Path();
Path path4 = new Path();path1.addCircle(0, 0, 200, Path.Direction.CW);
path2.addRect(0, -200, 200, 200, Path.Direction.CW);
path3.addCircle(0, -100, 100, Path.Direction.CW);
path4.addCircle(0, 100, 100, Path.Direction.CCW);path1.op(path2, Path.Op.DIFFERENCE);
path1.op(path3, Path.Op.UNION);
path1.op(path4, Path.Op.DIFFERENCE);canvas.drawPath(path1, mDeafultPaint);

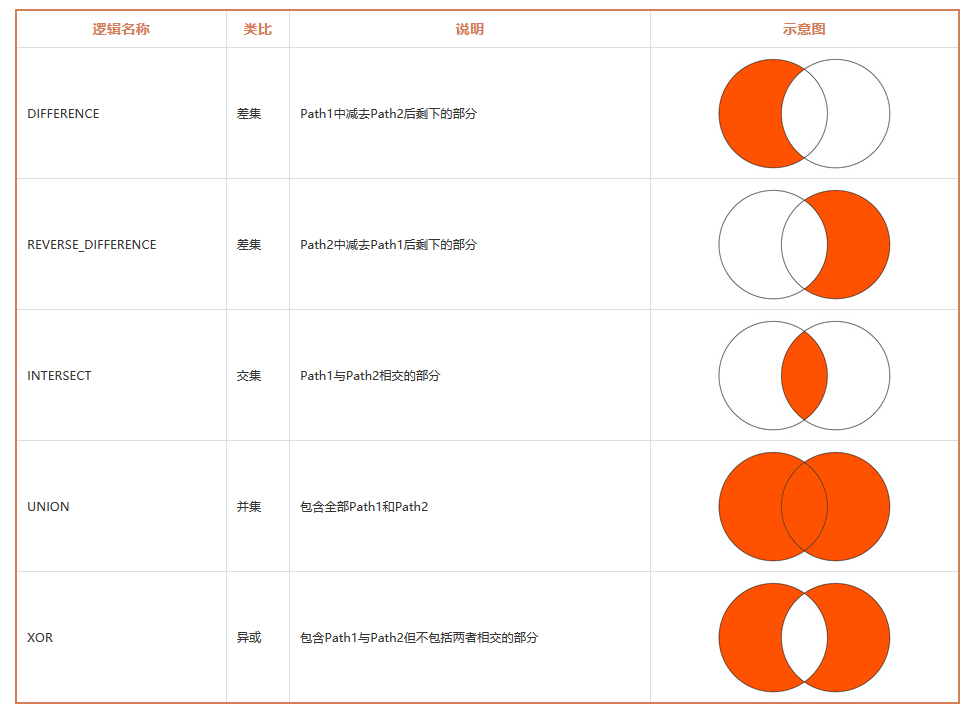

Path的布尔运算有五种逻辑，如下:
布尔运算方法
在Path中的布尔运算有两个方法

boolean op (Path path, Path.Op op)
boolean op (Path path1, Path path2, Path.Op op)

两个方法中的返回值用于判断布尔运算是否成功，它们使用方法如下:

// 对 path1 和 path2 执行布尔运算，运算方式由第二个参数指定，运算结果存入到path1中。
path1.op(path2, Path.Op.DIFFERENCE);// 对 path1 和 path2 执行布尔运算，运算方式由第三个参数指定，运算结果存入到path3中。
path3.op(path1, path2, Path.Op.DIFFERENCE)

int x = 80;
int r = 100;canvas.translate(250,0);Path path1 = new Path();
Path path2 = new Path();
Path pathOpResult = new Path();path1.addCircle(-x, 0, r, Path.Direction.CW);
path2.addCircle(x, 0, r, Path.Direction.CW);pathOpResult.op(path1,path2, Path.Op.DIFFERENCE);
canvas.translate(0, 200);
canvas.drawText("DIFFERENCE", 240,0,mDeafultPaint);
canvas.drawPath(pathOpResult,mDeafultPaint);pathOpResult.op(path1,path2, Path.Op.REVERSE_DIFFERENCE);
canvas.translate(0, 300);
canvas.drawText("REVERSE_DIFFERENCE", 240,0,mDeafultPaint);
canvas.drawPath(pathOpResult,mDeafultPaint);pathOpResult.op(path1,path2, Path.Op.INTERSECT);
canvas.translate(0, 300);
canvas.drawText("INTERSECT", 240,0,mDeafultPaint);
canvas.drawPath(pathOpResult,mDeafultPaint);pathOpResult.op(path1,path2, Path.Op.UNION);
canvas.translate(0, 300);
canvas.drawText("UNION", 240,0,mDeafultPaint);
canvas.drawPath(pathOpResult,mDeafultPaint);pathOpResult.op(path1,path2, Path.Op.XOR);
canvas.translate(0, 300);
canvas.drawText("XOR", 240,0,mDeafultPaint);
canvas.drawPath(pathOpResult,mDeafultPaint);

计算边界
这个方法主要作用是计算Path所占用的空间以及所在位置,方法如下：

void computeBounds (RectF bounds, boolean exact)

它有两个参数：

参数	作用
bounds	测量结果会放入这个矩形
exact	是否精确测量，目前这一个参数作用已经废弃，一般写true即可。

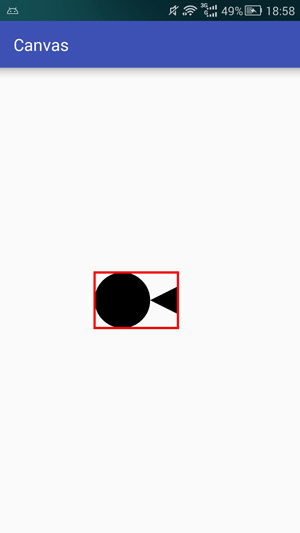

计算边界示例

// 移动canvas,mViewWidth与mViewHeight在 onSizeChanged 方法中获得
canvas.translate(mViewWidth/2,mViewHeight/2);RectF rect1 = new RectF();              // 存放测量结果的矩形Path path = new Path();                 // 创建Path并添加一些内容
path.lineTo(100,-50);
path.lineTo(100,50);
path.close();
path.addCircle(-100,0,100, Path.Direction.CW);path.computeBounds(rect1,true);         // 测量Pathcanvas.drawPath(path,mDeafultPaint);    // 绘制PathmDeafultPaint.setStyle(Paint.Style.STROKE);
mDeafultPaint.setColor(Color.RED);
canvas.drawRect(rect1,mDeafultPaint);   // 绘制边界

重置路径
重置Path有两个方法，分别是reset和rewind，两者区别主要有一下两点：

方法	是否保留FillType设置	是否保留原有数据结构
reset	是	否
rewind	否	是

这个两个方法应该何时选择呢？
选择权重: FillType > 数据结构
因为“FillType”影响的是显示效果，而“数据结构”影响的是重建速度。
