Activiti进阶（五）——流程执行历史记录

本文主要是介绍Activiti进阶（五）——流程执行历史记录，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

之前的几篇文章，为大家简单的介绍了部署流程定义、启动流程实例、查看和办理个人任务以及如何设置和获取流程变量，这一系列的活动组成了一个完整的执行流程，那么一个执行完的流程我们如何查看相关的定义呢，这篇博文就为大家简单的介绍一下流程执行的历史记录查询。

一、查询历史流程实例

[java]  view plain copy
 /**查询历史流程实例*/
 @Test
 public void findHisProcessInstance(){
     List<HistoricProcessInstance> list = processEngine.getHistoryService()
             .createHistoricProcessInstanceQuery()
             .processDefinitionId("testVariables:2:1704")//流程定义ID
             .list();

     if(list != null && list.size()>0){
         for(HistoricProcessInstance hi:list){
             System.out.println(hi.getId()+"   "+hi.getStartTime()+"   "+hi.getEndTime());
         }
     }
 }

查询历史流程实例，就是查找按照某个流程定义的规则一共执行了多少次流程，对应的数据库表：act_hi_procinst

从表中我们可以看到，我们可以通过流程实例ID和流程部署ID得到对象的历史流程实例，从而获得该实例的开始时间和结束时间及其他一些属性定义。

二、查询历史活动

[java]  view plain copy
 /**查询历史活动
  * 问题：HistoricActivityInstance对应哪个表
  * 问题：HistoricActivityInstance和HistoricTaskInstance有什么区别*/
 @Test
 public void findHisActivitiList(){
     String processInstanceId = "1801";
     List<HistoricActivityInstance> list = processEngine.getHistoryService()
             .createHistoricActivityInstanceQuery()
             .processInstanceId(processInstanceId)
             .list();
     if(list != null && list.size()>0){
         for(HistoricActivityInstance hai : list){
             System.out.println(hai.getId()+"  "+hai.getActivityName());
         }
     }
 }

查询历史活动，就是查询某一次流程的执行一共经历了多少个活动，这里我们使用流程定义ID来查询，对应的数据库表为:act_hi_actinst

三、查询历史任务

[java]  view plain copy
 /**查询历史任务
  * 问题：HistoricTaskInstance对应哪个表*/
 @Test
 public void findHisTaskList(){
     String processInstanceId = "1801";
     List<HistoricTaskInstance> list = processEngine.getHistoryService()
             .createHistoricTaskInstanceQuery()
             .processInstanceId(processInstanceId)
             .list();
     if(list!=null && list.size()>0){
         for(HistoricTaskInstance hti:list){
             System.out.println(hti.getId()+"    "+hti.getName()+"   "+hti.getClaimTime());
         }
     }
 }

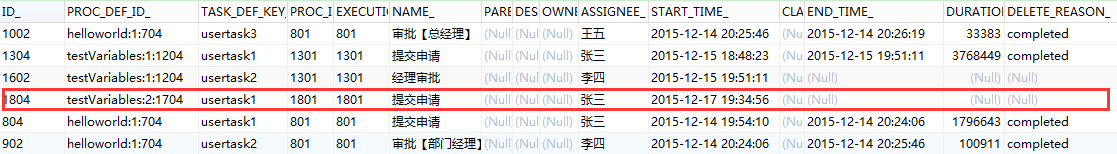

查询历史任务，就是查询摸一次流程的执行一共经历了多少个任务，对应表：act_hi_taskinst

四、查询历史流程变量

[java]  view plain copy
 /**查询历史流程变量*/
 @Test
 public void findHisVariablesList(){
     String processInstanceId = "1801";
     List<HistoricVariableInstance> list = processEngine.getHistoryService()
             .createHistoricVariableInstanceQuery()
             .processInstanceId(processInstanceId)
             .list();
     if(list != null && list.size()>0){
         for(HistoricVariableInstance hvi:list){
             System.out.println(hvi.getId()+"    "+hvi.getVariableName()+"   "+hvi.getValue());
         }
     }
 }
