虚拟机环境：Oracle VM VirtualBox
Linux系统:ubuntu_14.04.6
交叉编译工具:[100ask分享的所有文件](https://eyun.baidu.com/s/3b1UtLc)
100ask分享的所有文件 > 002_JZ2440资料光盘_20180516(免费) > 资料光盘 > A盘 > tools.zip > arm-linux-gcc-4.3.2.tar.bz2
gcc-3.4.5-glibc-2.3.6/bin

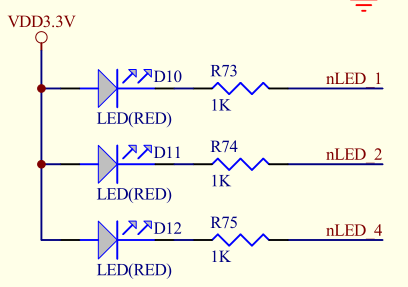

第一步：查看原理图
| left | middle | right |
|---|---|---|
| nLED4 | nLED2 | nLED1 |
| GPF6 | GPF5 | GPF4 |
输出低电平点亮LED灯
输出高电平熄灭LED灯
第二步：查看芯片手册
相应引脚配置为输出
输出低电平
第三步：编写程序
led_on.S:
.text
.global _start_start:LDR R0,=0x56000050MOV R1,#0x00001000STR R1,[R0]LDR R0,=0x56000054MOV R1,#0x00000000STR R1,[R0]MAIN_LOOP:B MAIN_LOOP
第四步：编写makefile
makefile:
ARM_LINUX_XXX=/home/xlbtlmy/Desktop/ARM_Linux/gcc-3.4.5-glibc-2.3.6/binCC=$(ARM_LINUX_XXX)/arm-linux-gcc
LD=$(ARM_LINUX_XXX)/arm-linux-ld
OBJCOPY=$(ARM_LINUX_XXX)/arm-linux-objcopy
OBJDUMP=$(ARM_LINUX_XXX)/arm-linux-objdump
TARGET=$(OPT)src=$(shell ls *.S)
objs=$(patsubst %.S,%.o,$(src))BIN=$(TARGET).bin
ELF=$(TARGET).elf
DIS=$(TARGET).dis$(BIN):$(objs)$(LD) -Ttext 0x00000000 $^ -o $(ELF)$(OBJCOPY) -O binary -S $(ELF) $(BIN)$(OBJDUMP) -D -m arm $(ELF) > $(DIS)%.o:%.S$(CC) -c -o $@ $<.PHONY:clean
clean:rm -f *.o *.bin *.elf *.dis
make OPT=led_on
第五步：烧录运行
eop.bat:
@echo off:JTAG(0:OpenJTAG 1:DongleJTAG 2:Wiggler)
SET JTAG=0
:CPU(0:S3C2410 1:S3C2440 2:S3C6410)
SET CPU=1
:Flash(0:Nand 1:Nor)
SET Flash=0
:Access(0:Write 1:Read)
SET Access=0
:Offset()
SET Offset=0
:File()
SET File=led_on.binoflash %JTAG% %CPU% %Flash% %Access% %Offset% %File%pause
第五步：观察实验现象
左边的LED灯被点亮
测试:
.text
注释掉之后编译
无提示信息.global _start
注释掉之后编译
提示“warning: cannot find entry symbol _start; defaulting to 00000000”
