Jenkins构建Android项目持续集成之单元测试及代码覆盖率

单元测试

　　在软件开发中一直在推崇TDD（测试驱动开发），但是一直不能被有效的执行或者并不是真正的测试驱动开发（先开发后写单元测试），因为我们懒！而Android开发又是大多应用层面的开发，很多都是和视图层紧密相连的，业务逻辑和view相绑定，这导致编写单元测试有相当大的困难，因此就我项目而言，只针对工具类、服务端API编写单元测试。关于Android Studio如何编写单元测试并运行，可以看之前写的一篇文章Android Studio 单元测试

代码覆盖率

　　编写好单元测试后，我们需要知道，测试用例是否覆盖了代码的所有分支情况，这样才能保证代码的可靠性、正确性。

编写测试用例

如果使用Android Studio创建项目的话，那么默认的会在androidTest包下生成一个ApplicationTest类，在这里面可以写测试用例。

上图写的是一个SharedPreferences Util工具类的测试用例。
如果你的测试用例不想写在这个包下，想自定义，也可以在项目的build.gradle写如下的配置

android {sourceSets {androidTest{java.srcDirs = ['src/com/helen/andbase/tests']}}
1
2
3
4
5
6
1
2
3
4
5
6

Gradle配置jacoco

　　Jacoco是一个开源的覆盖率工具。这里讲下gradle如何配置。
　　首先要在项目的build.gradle引入插件，语句如下：

　apply plugin: 'jacoco'
1
1

　　然后注明使用的版本号

jacoco{version "0.7.4.201502262128"}
1
2
3
1
2
3

　　接着，申明一个gradle task

task jacocoTestReport(type:JacocoReport,dependsOn:"connectedAndroidTest"){group = "Reporting"description = "Generate Jacoco coverage reports after running tests."reports{xml.enabled = falsehtml.enabled = truecsv.enabled = false}classDirectories = fileTree(dir : "$buildDir/intermediates/classes/debug",excludes : ['**/*Test.class','**/R.class','**/R$*.class','**/BuildConfig.*','**/Manifest*.*'])def coverageSourceDirs = ['src/main/java']additionalSourceDirs = files(coverageSourceDirs)sourceDirectories = files(coverageSourceDirs)additionalClassDirs = files(coverageSourceDirs)executionData = files("$buildDir/outputs/code-coverage/connected/coverage.ec")
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

　　最后，打开testCoverageEnabled，需要注意的是，打开该属性的话，在断点调试的时候会导致方法参数值丢失（看不到），所以在调试的时候要记得把它关掉。

buildTypes {debug{testCoverageEnabled true}}
1
2
3
4
5
1
2
3
4
5

　　完整的gradle配置如下

apply plugin: 'com.android.library'
//代码覆盖率插件
apply plugin: 'jacoco'android {compileSdkVersion 22buildToolsVersion '22.0.1'defaultConfig {minSdkVersion 8targetSdkVersion 22versionCode 1versionName "1.0"}buildTypes {release {minifyEnabled trueproguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'}debug{testCoverageEnabled true}}lintOptions {abortOnError false}packagingOptions {exclude 'META-INF/NOTICE'exclude 'META-INF/LICENSE'}jacoco{version "0.7.4.201502262128"}
}
//jacocoTestReport依赖于connectedAndroidTest task，所以在执行jacoco之前需要先执行connectedAndroidTest，也就是说需要连接测试机（模拟器or真机）
task jacocoTestReport(type:JacocoReport,dependsOn:"connectedAndroidTest"){group = "Reporting"description = "Generate Jacoco coverage reports after running tests."reports{xml.enabled = falsehtml.enabled = truecsv.enabled = false}classDirectories = fileTree(dir : "$buildDir/intermediates/classes/debug",excludes : ['**/*Test.class','**/R.class','**/R$*.class','**/BuildConfig.*','**/Manifest*.*'])def coverageSourceDirs = ['src/main/java']additionalSourceDirs = files(coverageSourceDirs)sourceDirectories = files(coverageSourceDirs)additionalClassDirs = files(coverageSourceDirs)executionData = files("$buildDir/outputs/code-coverage/connected/coverage.ec")
}dependencies {compile fileTree(dir: 'libs', include: ['*.jar'])compile 'com.android.support:appcompat-v7:22.2.1'
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

生成报告

配置完上面的步骤之后，打开Terminal，并输入命令gradlew jacocoTestReport，回车执行。

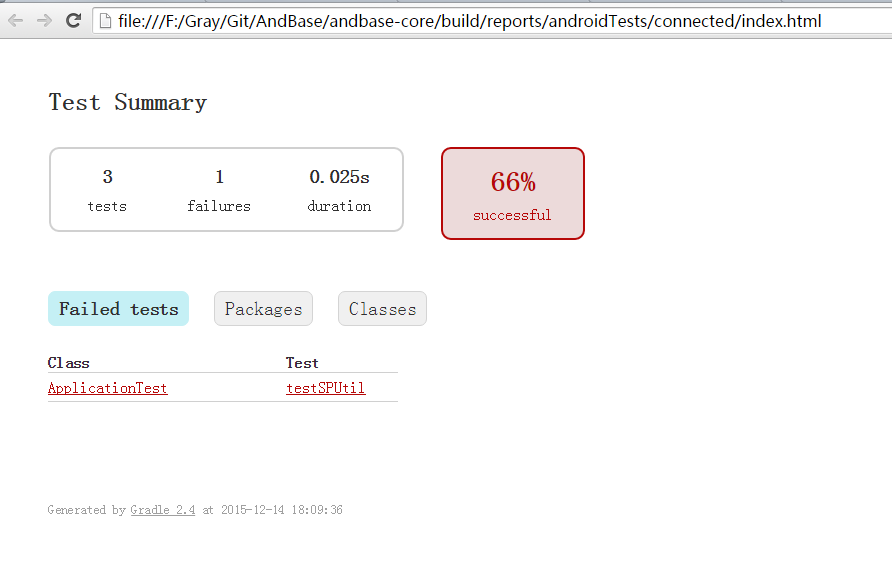

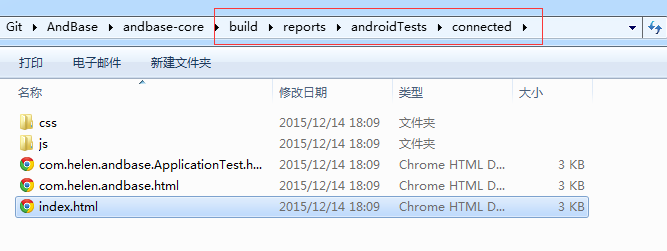

之后打开下面的地址，先看下测试结果

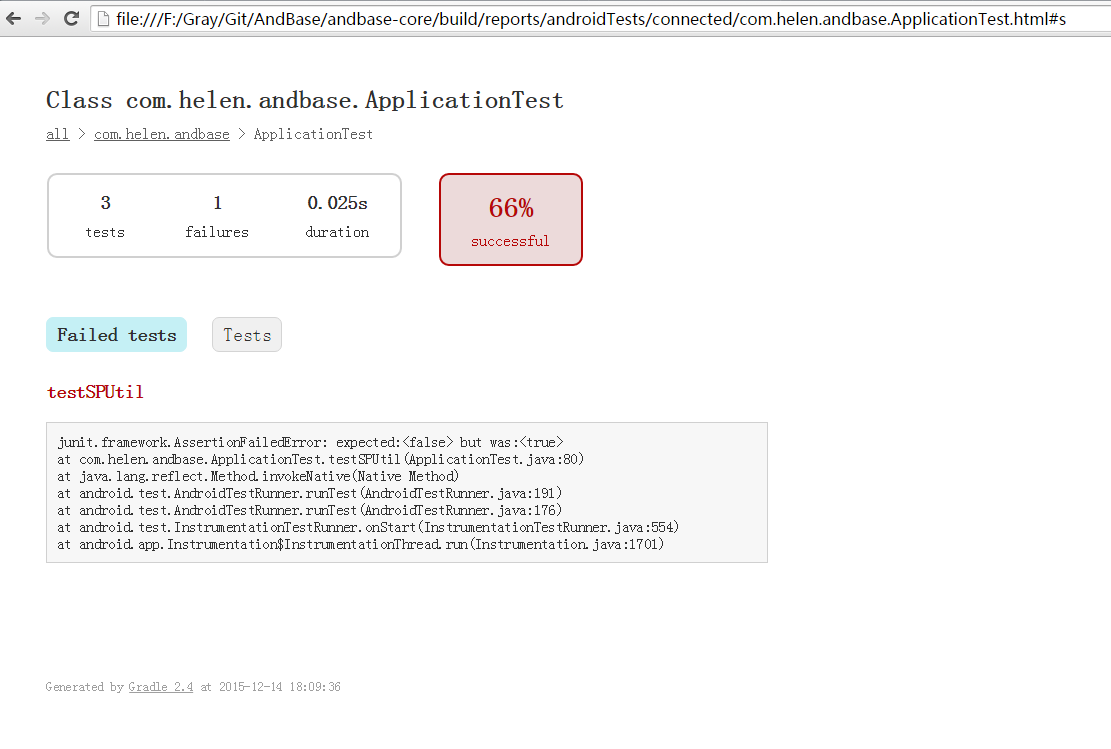

从上图，可以看到有些测试用例是没有跑通的，点击之后可以看详情信息

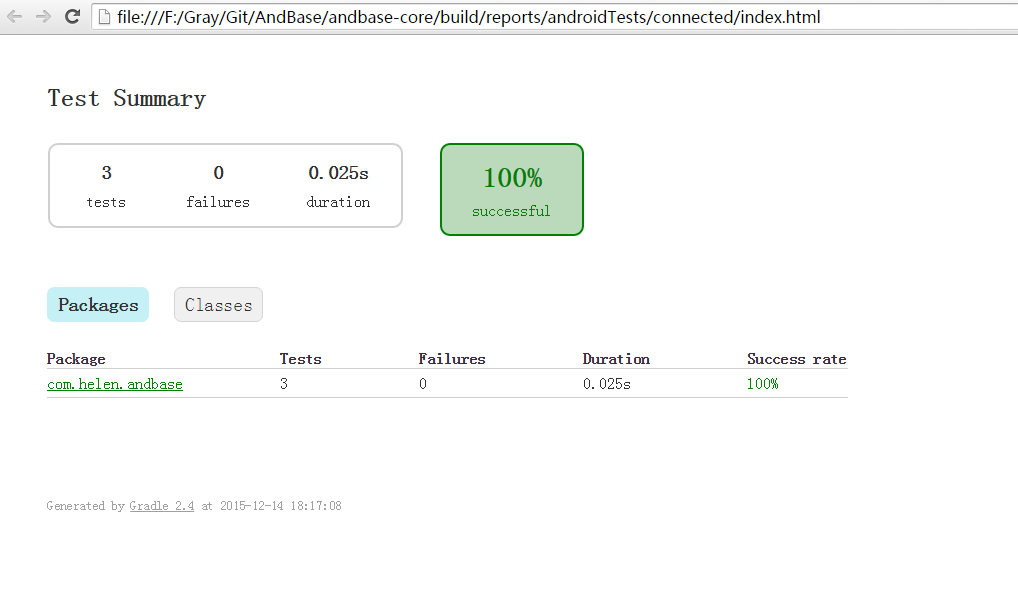

根据提示信息，修改代码，直到测试用例跑通之后，如下图：

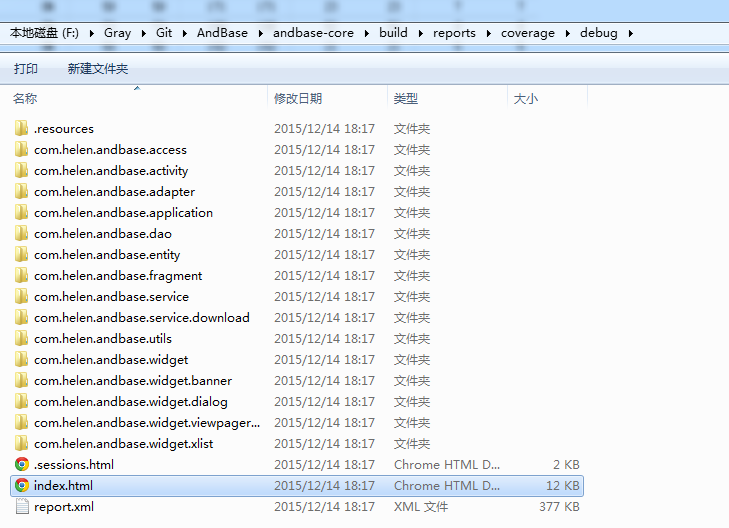

然后打开下面的地址，如果测试用例没有全部跑通的话，就不会生成代码覆盖率报告。

我们去查看下，之前跑的测试用例的覆盖率情况

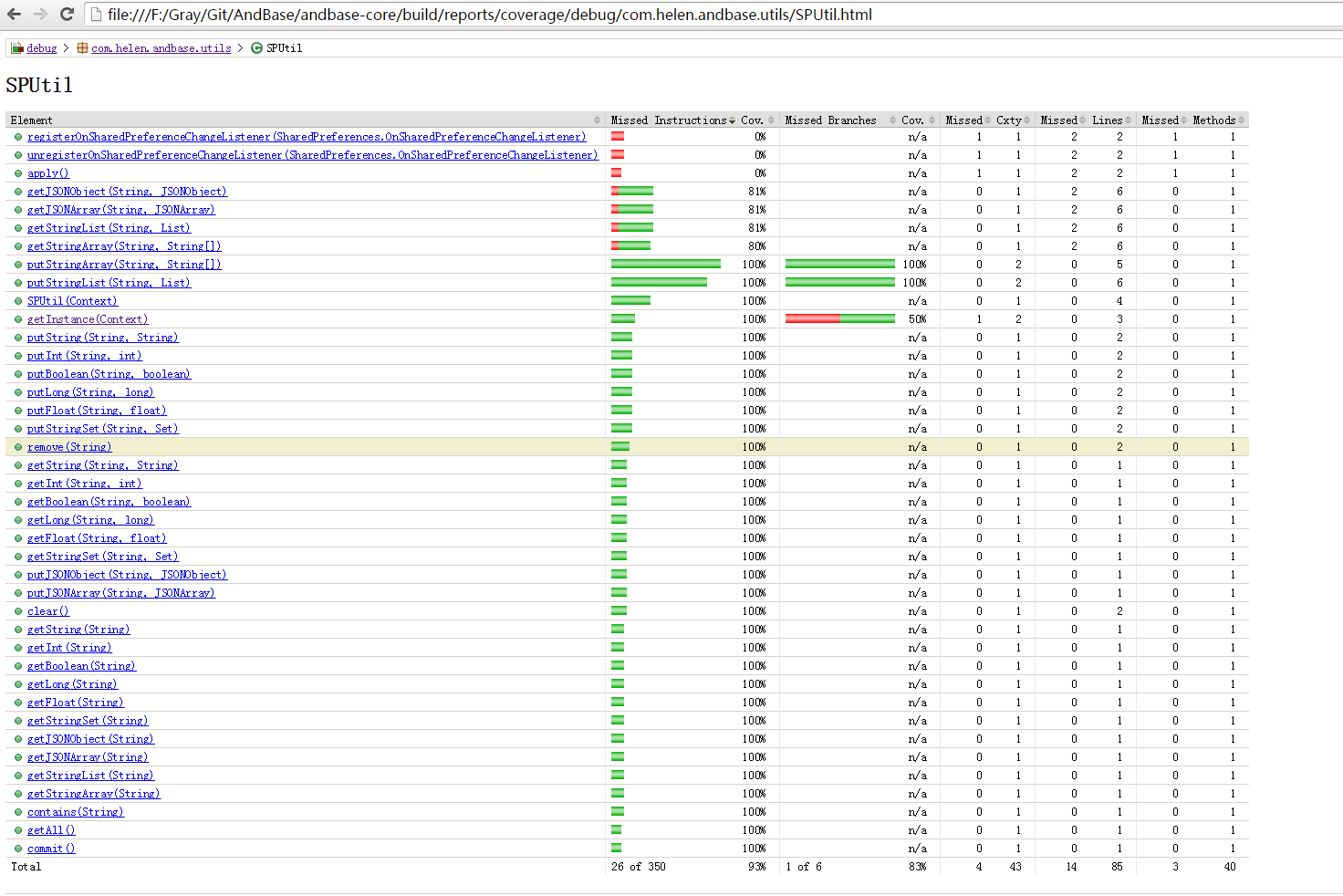

再点击进去的话，可以看到具体有哪些分支路径是没有覆盖到的。

将报告通过邮箱发送给相关人员

　　通过上面的步骤，我们已经可以看到了结果报告，但是，我们的主题是持续集成&自动化，所以，还没有全部完成，我们的主角依然是jenkins。所以，接下来要讲的是：通过jenkins项目配置，让程序自动生成报告，并将结果通过邮件发送给相关人员。

　　
　　

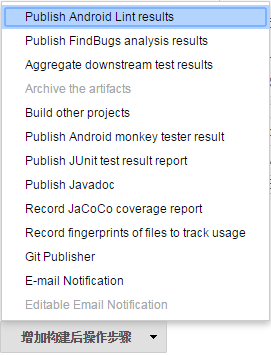

　　先后会创建“Publish JUnit test result report”、”Record JaCoCo coverage report “、“Publish Android Lint results”。

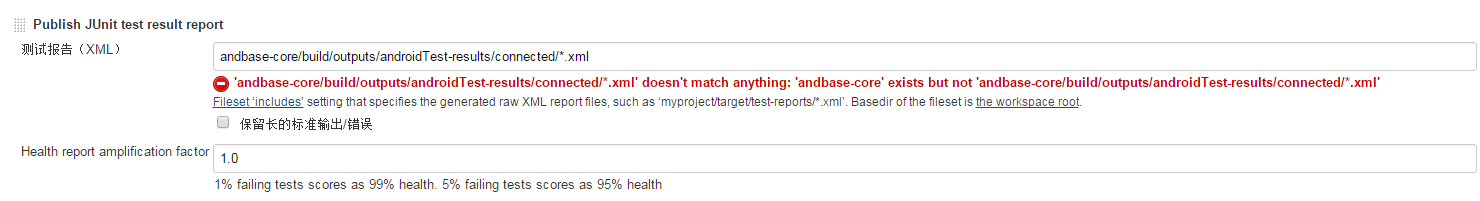

配置单元测试报告

这时候，报了个错误，说当前路径没有匹配到文件，没关系，因为我们还没有执行命令之前，一些文件夹还没有生成，所以可以先忽略。

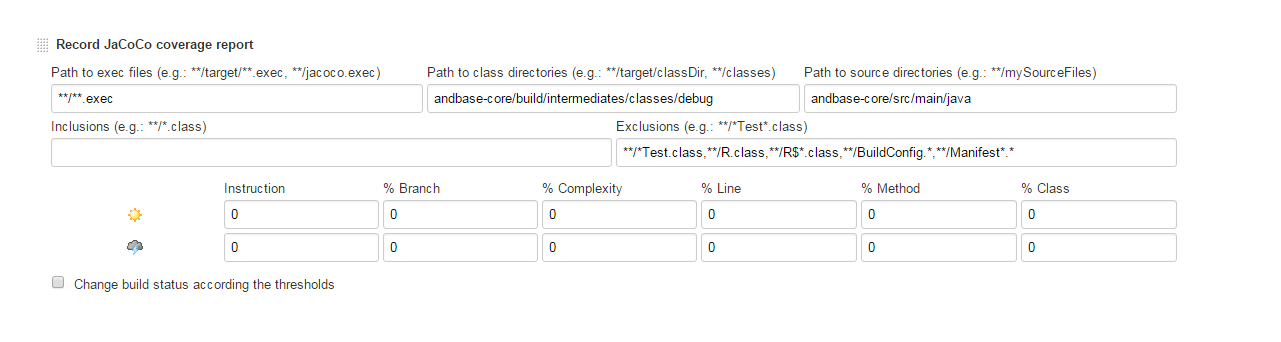

配置代码覆盖率报告

主要的几个参数配置，“Path to class directories”配置的是编译后.class文件的路径地址，Android都是放在build路径下build\intermediates\classes；“Path to source directories”配置的是Java代码路径。

配置Android Lint报告

Android Lint是Android自带的一个功能，它可以检测一些不规范的写法，并提示。该功能gradle不用配置任何东西，只要执行build之后就会自动生成报告。

上图中不用填写入任何路径，默认的即可。

邮件配置及gradle执行命令的修改

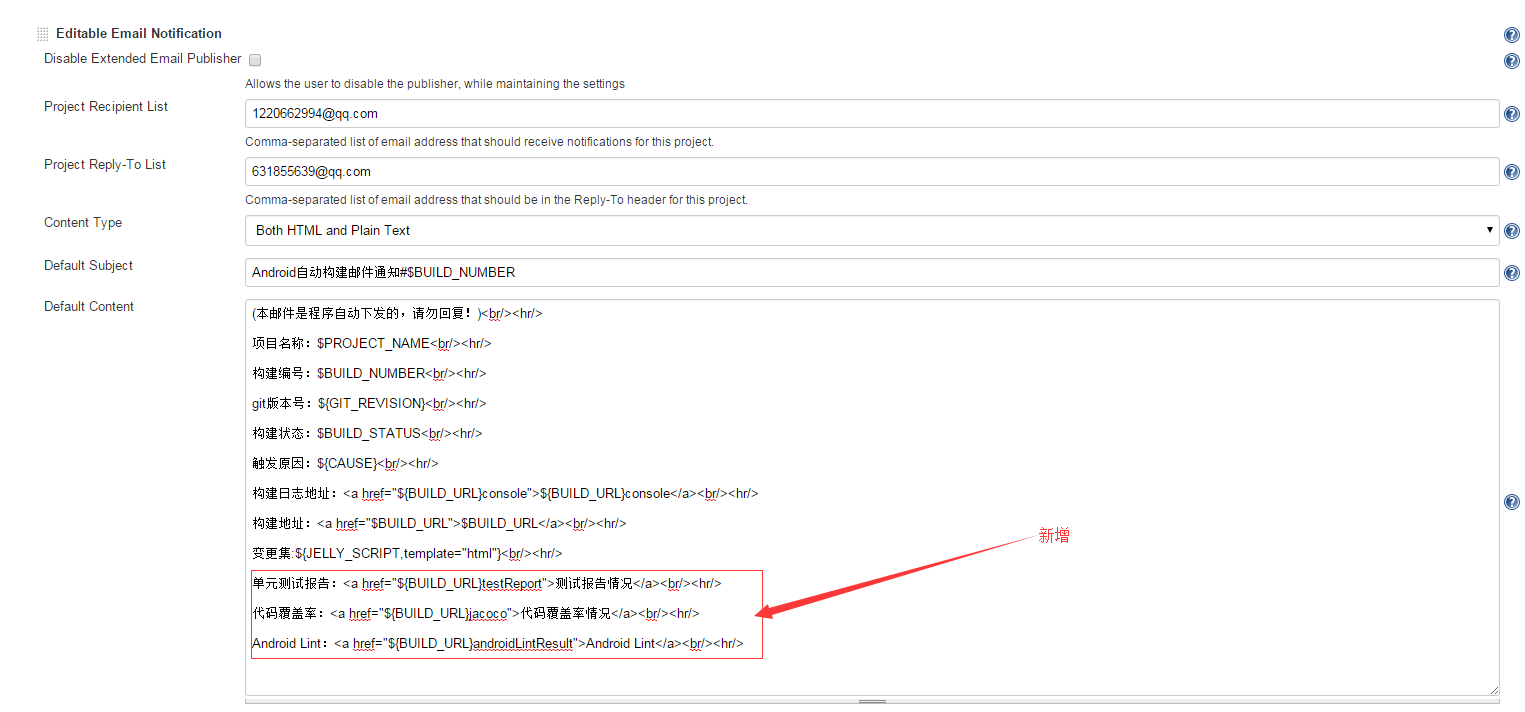

首先，我们先修改下邮件的发送内容。

我们在上一节的基础上，只是新增加了以上3中报告的地址。

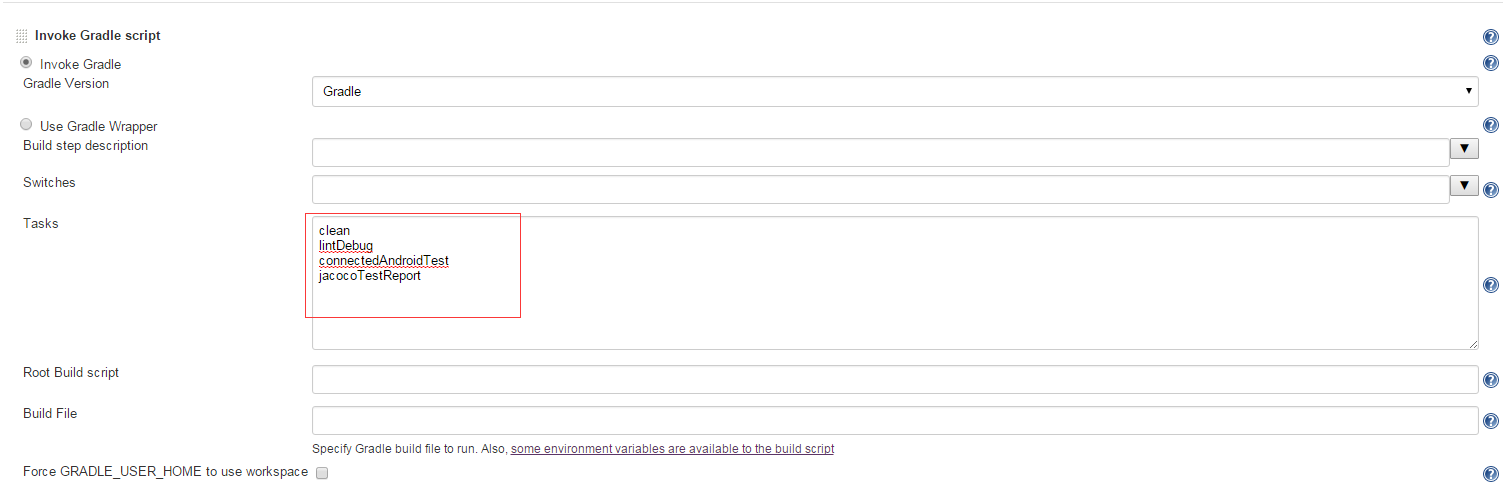

接着，还需要修改gradle 执行的命令。

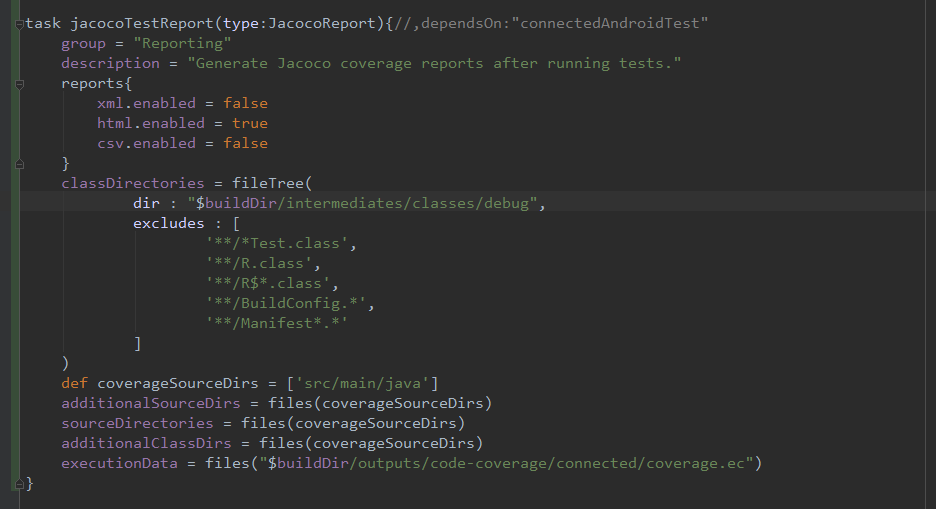

项目的build.gradle修改下

去掉connectedAndroidTest的关联，因为我们已经独立使用命令执行connectedAndroidTest了，所以jenkins服务器在跑job的时候，请确保已经打开了Android模拟器，否则会出错。

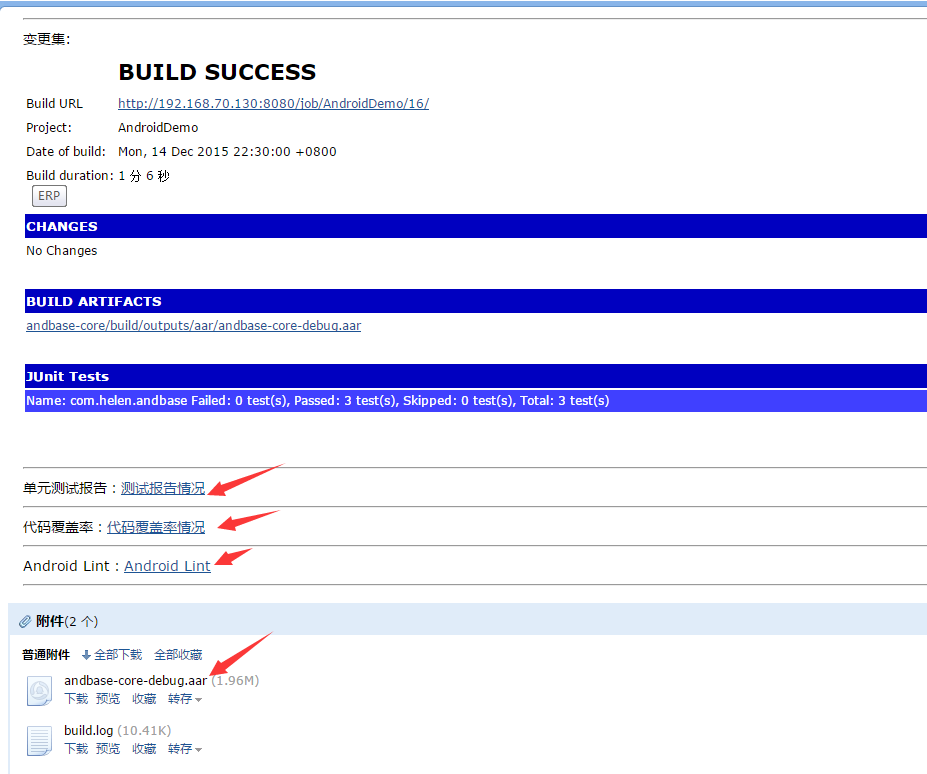

查看邮件报告

配置完以上的步骤之后，将代码push到github上，等待jenkins触发构建或者我们手动执行构建都可以。

邮件里增加了配置里相应修改的内容。

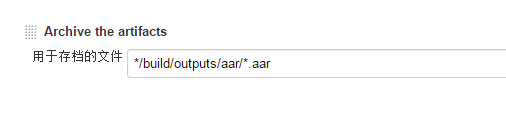

注意：因为我的项目是一个lib项目，而在Android里lib项目生成的jar包是一个aar，所以这里的单元测试，我是写在lib项目里，然后构建产物，我也修改为获取aar包，修改如下：


总结

跟着上面的步骤来，我们就已完成了单元测试及代码覆盖率报告的自动化发邮件了，能及时发现错误，这在很大程度上保证了我们的代码是经测试的，是有效可靠的。下一篇，将讲如何使用findbugs插件进行查虫，包括gradle的配置和jenkins的配置，发送findbugs报告到邮箱，更进一步的提高代码质量。
