1.前言

Openwifi 是一个关于wifi 系统的开源项目，兼容全栈 IEEE802.11/Wi-Fi 设计，基于 SDR（软件定义无线电）。是一个少有的优秀的关于wifi的开源项目，项目中包括了wifi的基带、lowmac、linux驱动等三部分，其中基带、lowmac部分是在FPGA中实现，wifi驱动部分是运行在Linux下，因此openwifi系统是一个运行在linux下的完整无线网卡实现版，因此对于希望学习wifi的协议中物理层实现部分或者想要了解无线网卡运行功能的同学有着极高的参考价值，由于作者将所有部分全部开源到github上，因此可以通过网址https://github.com/open-sdr/下载。

要运行openwifi除了软件开发环境，还需要购买一块开发板，准确的说是两块开发板：一块是FPGA开发板，另一块是ad9361射频板。
openwifi项目支持多种开发板：

1. zc706_fmcs2 （Xilinx ZC706 板 + FMCOMMS2/3/4)
2. zed_fmcs2 （Xilinx zed board + FMCOMMS2/3/4）
3. adrv9364z7020 （ADRV9364-Z7020 + ADRV1CRR-BOB）
4. ADRV9361Z7035 （ADRV9361-Z7035 + ADRV1CRR-BOB/FMC 封装)
5. zc702_fmcs2 （Xilinx ZC702 板 + FMCOMMS2/3/4）
6. antsdr（微相增强型 ADALM-PLUTO SDR）
7. antsdr_e200（微相增强型 ADALM-PLUTO SDR（更小/更便宜）
8. sdrpi （HexSDR SDR in Raspberry Pi size Notes）
9. neptunesdr博士低成本 Zynq 7020 + AD9361 开发板
10. zcu102_fmcs2 （Xilinx ZCU102 板 + FMCOMMS2/3/4)

2.已经有了Openwifi，为什么我还要再去写这部分

有朋友也在给我留言，别人已经实现了这部分全部的功能，而且稳定。很感谢这些朋友的积极留言，以及阅读我的文章。但是不妨碍我自己按照自己的思路，再写一遍，记录自己的学习思路和实现过程。

我在写学习802.11a协议，并且写关于OFDM 802.11a的FPGA实现之前我就试过跑Openwifi，很稳定也写的很好，是一个非常优秀的开源项目，也推荐大家去学习。下面我也将把我之前对Openwifi代码构架进行说明，方便有需要的人能快速看懂。

而我写博客，并且自己从头实现一遍目的是，为了挑战一下自己，从协议怎么一步步的设计，仿真，验证，并且记录了自己设计的思路。我的目的并不是去单纯实现一个802.11a协议，而是详细的讲解拿到一个协议，或者一个项目，怎么去解析他，实现它。一般的步骤都是先要进行Matlab仿真验证，然后再移植到FPGA上面，通过实现的结果和Matlab仿真不断进行对比验证，纠错，最后才是下到板子里面进行测试。

对于新手来说（我也是新手），只有挑战一下自己，去这样走一个流程，一部分一部分的去设计和调试，才能真正学到东西。

3.Openwifi的文件构架

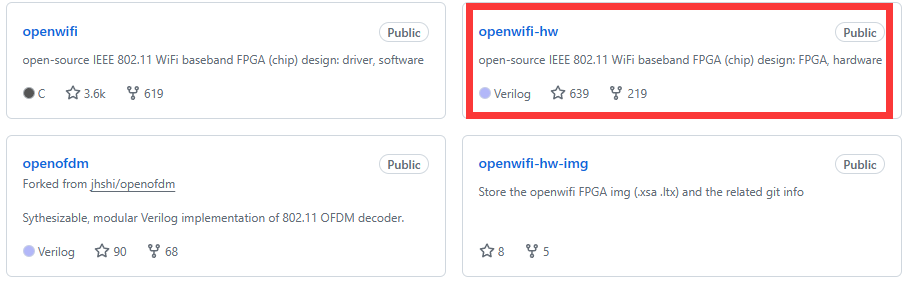

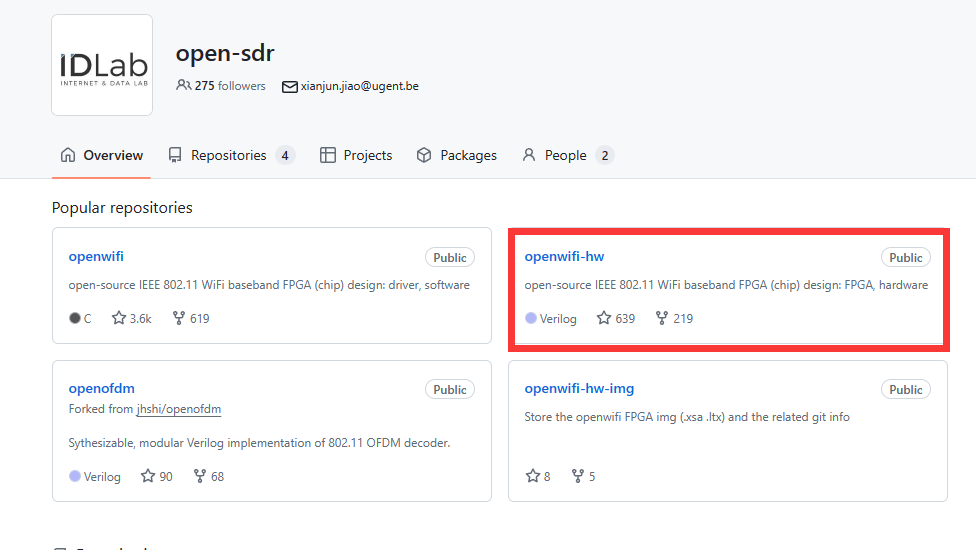

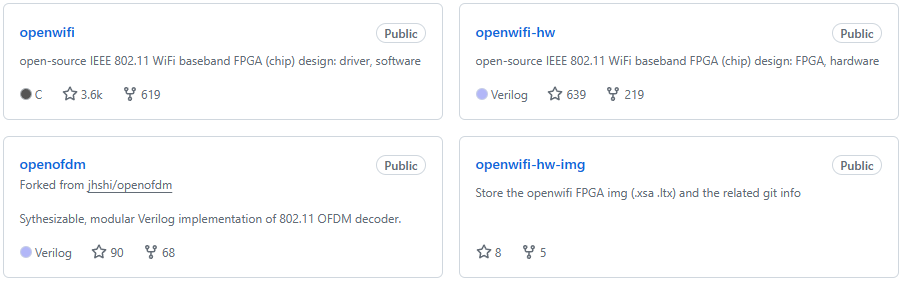

Openwifi的github主页分成了如下四部分：

1. Openwifi：openwifi与linux的驱动部分源码和linux系统。
2. Openwifi-hw：openwifi的FPGA部分源码，是硬件部分，也是lowmac部分。
3. Openofdm：openwifi的基带部分源码，也是运行在FPGA中，最终集成到openwif-hw项目中，也算是openwif-hw的一部分(ip)，在这里单独作为一个工程更便于大家理解和学习。
4. openwifi-hw-img：放置了一些关于openwifi的硬件信息

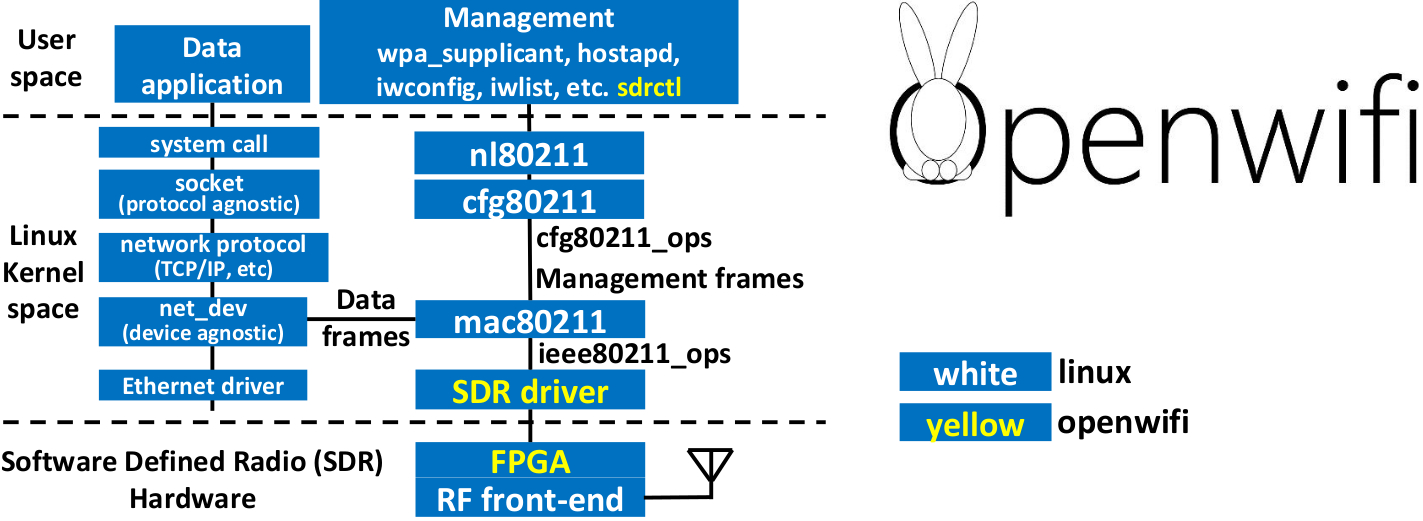

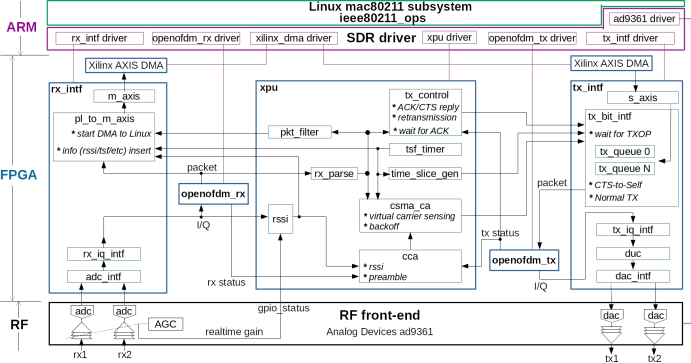

下图是openwifi项目整体功能框架图：

最上层是与linux接口 Linux mac80211 subsystem ieee80211_ips运行在arm中

SDR driver 是驱动部分，运行在arm 中的Linux中

FPGA的PL部分主要有七部分：

1. 收发DMA
2. Xpu
3. Rx_intf
4. Tx_intf
5. Openofdm_tx
6. Openofdm_rx
7. Side_ch

这张openwifi功能框图已经把各个功能都清晰的表示出来了，openwifi是一个运行在linux下的wifi项目，其功能就是无线网卡的整个功能， 简单讲openwif项目就是告诉我们如何构建一个无线网卡，并提供网卡在linux下的驱动，并能在linux下如同商业无线网卡一样的运行，提供wifi接入或链接服务。

为了能让大家快速理解代码架构，下面对各部分文件做一下说明：

第一部分openwifi是linux驱动工程：

点进去如下图所示：

里面包含了Openwifi的专用Linux系统，以及驱动的源码。

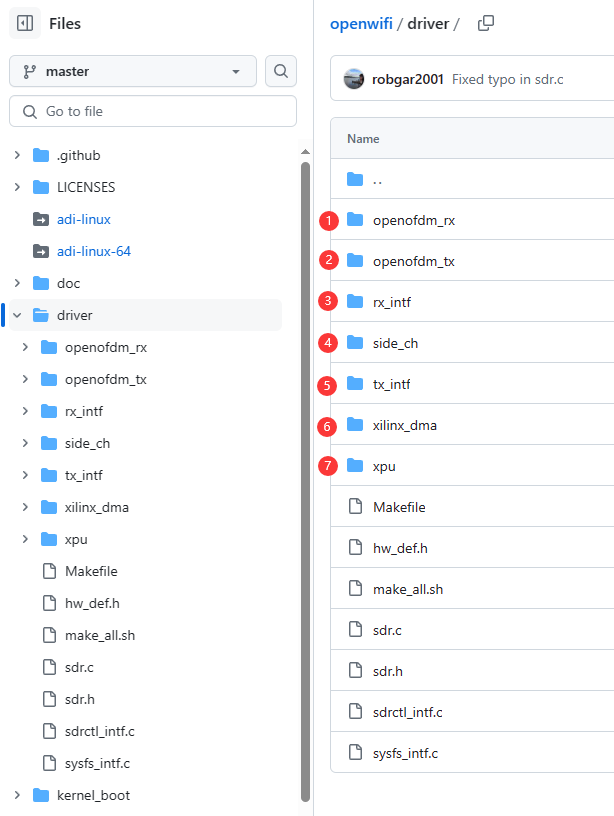

点进driver文件夹：

1. 基带ofdm接收
2. 基带ofdm发送
3. 框图中接收rx_ intf部分的代码
4. 框图中边带side_ ch部分的代码
5. 框图中发送tx_ intf部分的代码
6. 收发dma部分的代码
7. 框图中xpu部分的代码

第二部分Openwifi-hw是FPGA PL的verilog源码：

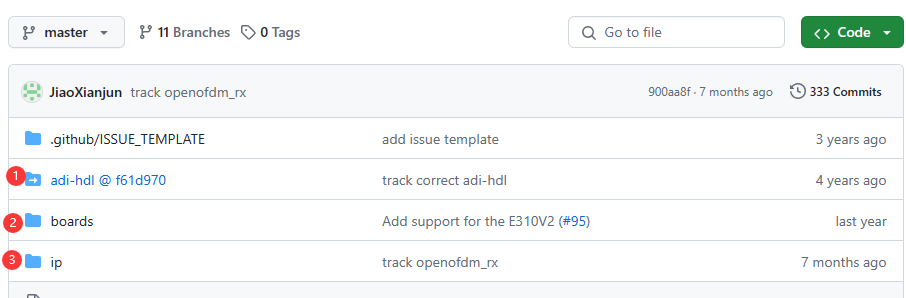

点进去如下所示：

1. 射频板ad9361的硬件驱动
2. 各种类型FPGA开发板的openwif工程路径
3. openwifi的verilog代码

下面是我自己的设计，有兴趣可以跳转过去看：OFDM 802.11a的FPGA实现:发射部分的最终实现（含完整工程文件）
