从Keil MDK转到STM32CubeIDE平台,笔者遇到了很多问题,但都一一解决了,gcc+eclipse的组合是真的好用。
下面介绍一种廉价的调试方案,目前芯片涨价导致各种调试工具也涨价了(比如某宝上的stlink v2涨到了30多块,还容易烧坏)。

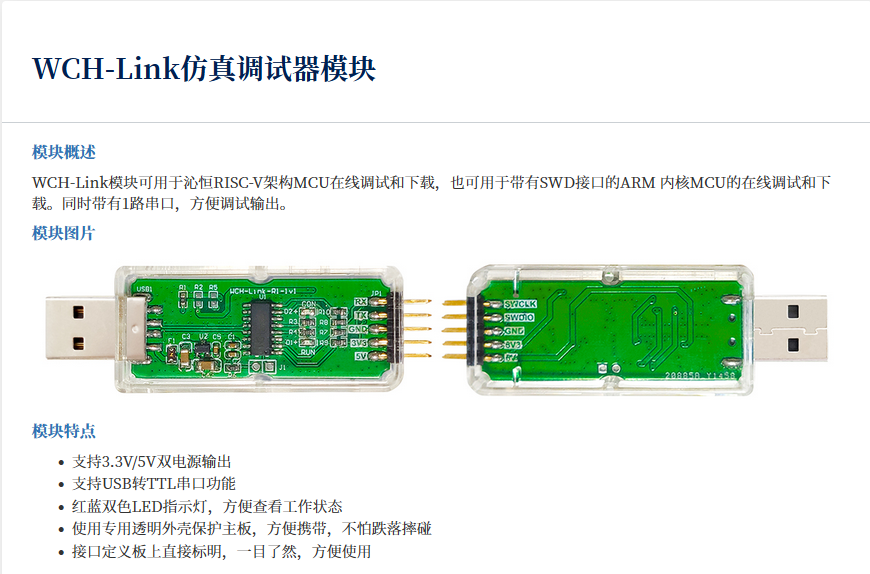

1.硬件:wch-link,淘宝沁恒官方店9块9(沁恒,yyds),支持CH32V系列、CH32F系列和带有SWD接口的Arm核单片机,自带虚拟串口功能(省掉一个usb转串口模块)

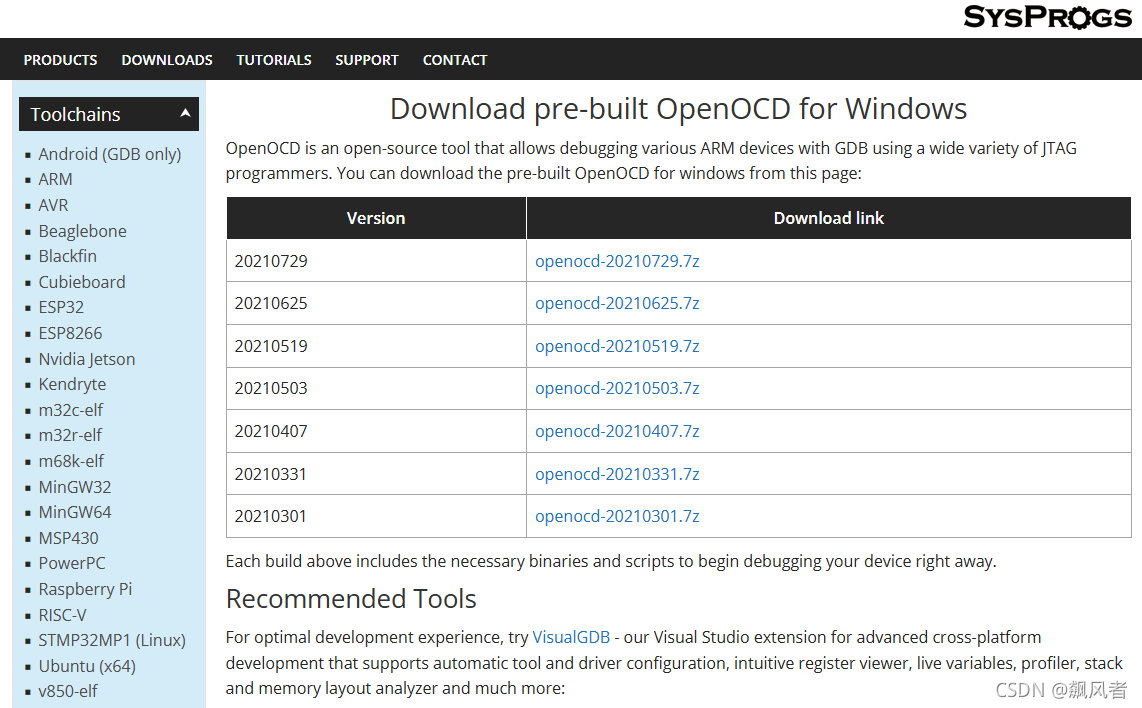

2.软件:openocd,openocd是一个开源调试工具链,可以调试多种Arm核单片机
STM32CubeIDE调试方法:

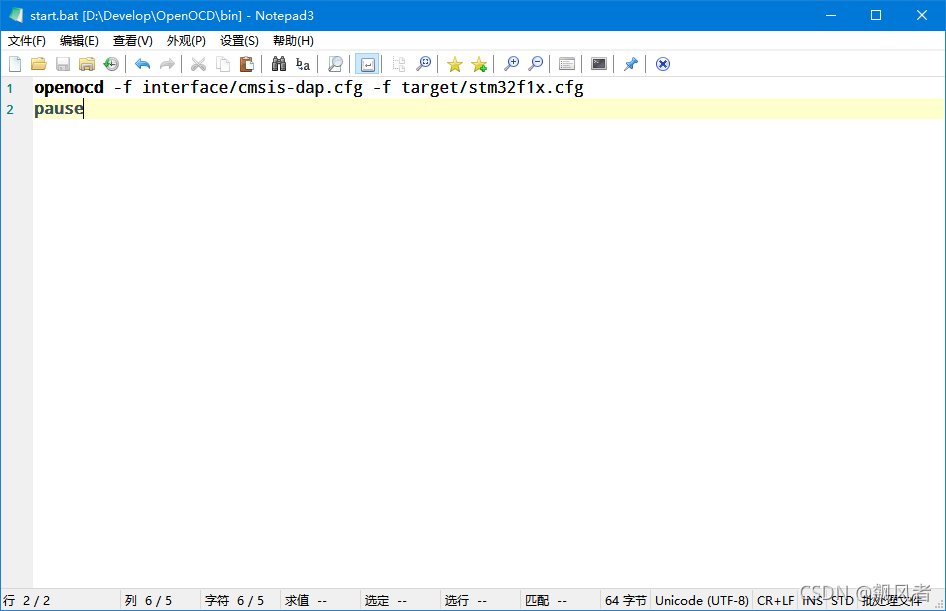

在openocd的bin目录下建立如下批处理文件。(stm32f1x.cfg根据自己的实际需求去更改,openocd自带多种芯片调试用的cfg文件)

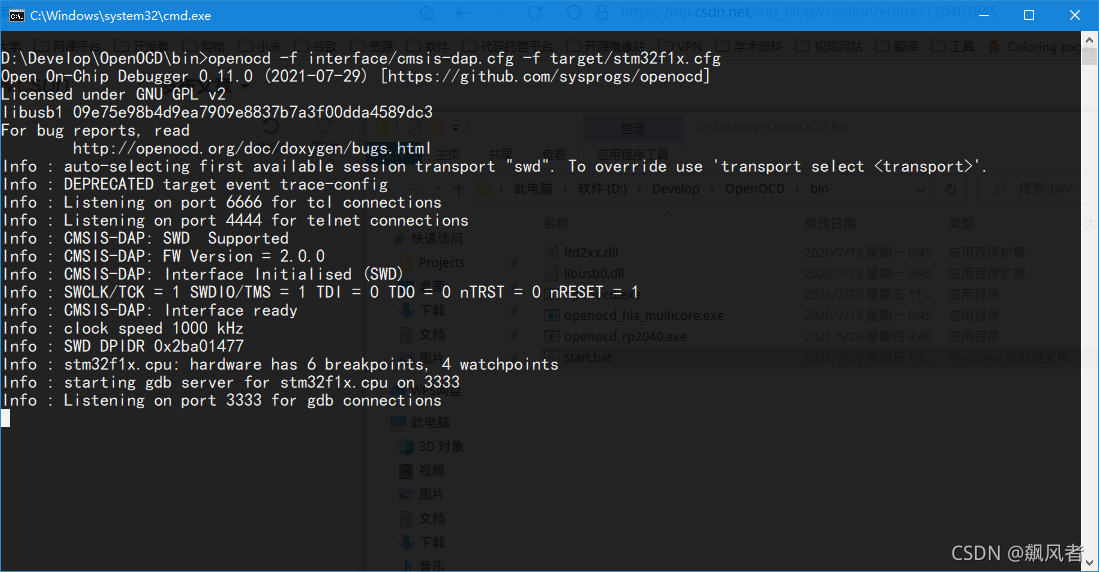

连接好wch-link和开发板(wch-link记得设置为arm模式,默认为riscv模式,设置方法为短接TXD与GND,详情查看沁恒官方教程),启动start.bat,会出现以下界面。

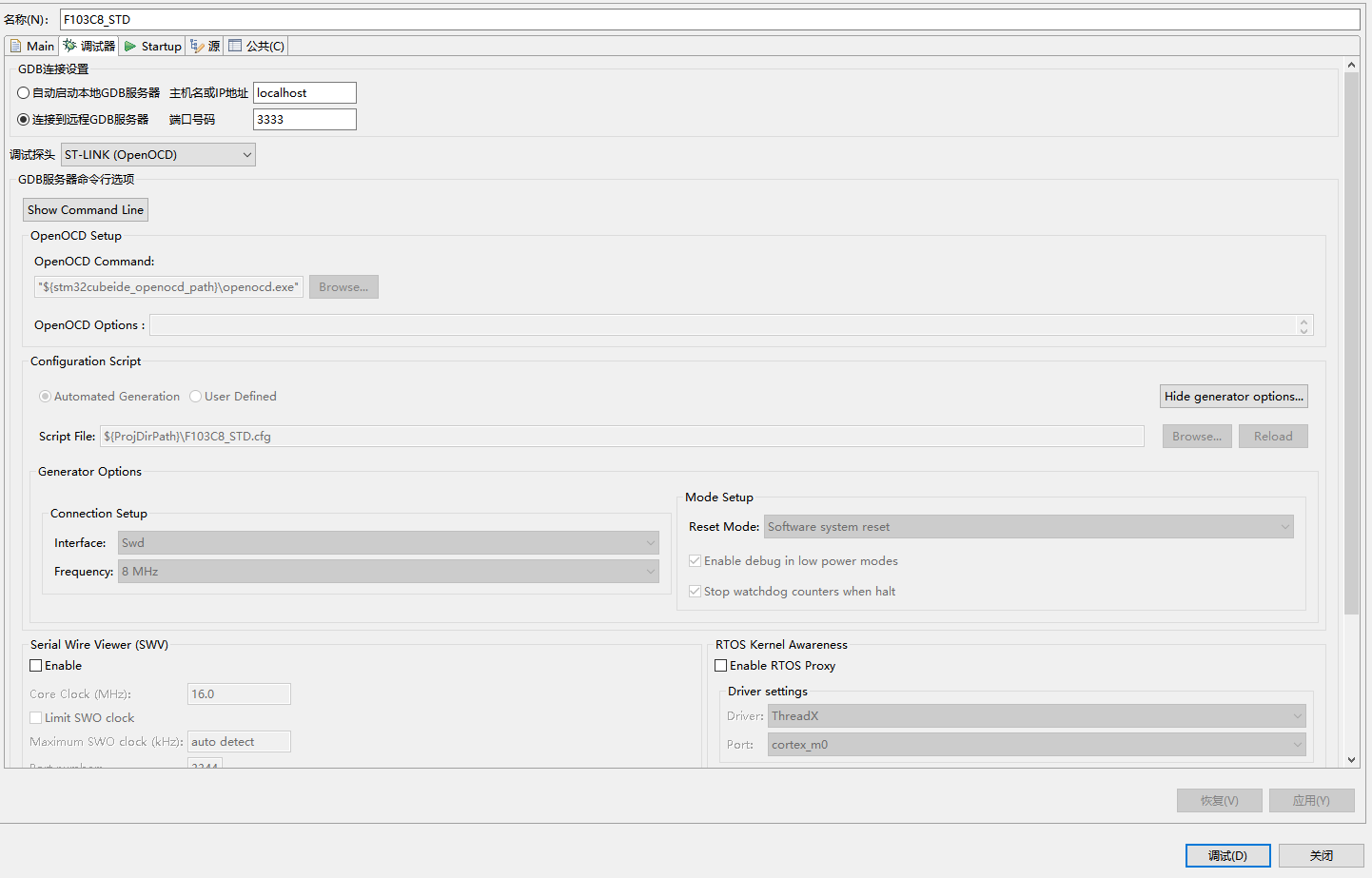

设置stm32cubeide的工程调试方案如下,选择连接远程GDB服务器(端口号3333),如果提示访问被目标计算机积极拒绝,可以调整Mode Setup中的Reset Mode为Software system reset(需要更改GDB连接设置为本地之后方可更改)
然后就可以快乐的Debug和快速烧录程序了。
