Android 自定义视图 onMeasure，MeasureSpec 思路详解

2024-06-16 09:38
文章标签 android 自定义 详解 视图 思路 onmeasure measurespec

本文主要是介绍Android 自定义视图 onMeasure，MeasureSpec 思路详解，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

简介：

在自定义view的时候，其实很简单，只需要知道3步骤：

1.测量——onMeasure()：决定View的大小

2.布局——onLayout()：决定View在ViewGroup中的位置

3.绘制——onDraw()：如何绘制这个View。

而第3步的onDraw系统已经封装的很好了，基本不用我们来操心，只需要专注到1,2两个步骤就中好了。

而这篇文章就来谈谈第一步，也是十分关键得一步：“测量（Measure）”


Measure()：

Measure的中文意思就是测量。所以它的作用就是测量View的大小。

而决定View的大小只需要两个值：宽详细测量值（widthMeasureSpec）和高详细测量值（heightMeasureSpec）。也可以把详细测量值理解为视图View想要的大小说明（想要的未必就是最终大小）。

对于详细测量值（measureSpec）需要两样东西来确定它，那就是大小（size）和模式（mode）。而measureSpec，size，mode他们三个的关系，都封装在View类中的一个内部类里，名叫MeasureSpec。


MeasureSpec：

因为MeasureSpec类很小，而且设计的很巧妙，所以我贴出了全部的源码并进行了详细的标注。（掌握MeasureSpec的机制后会对整个Measure方法有更深刻的理解。）

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. /**
  2. * MeasureSpec封装了父布局传递给子布局的布局要求，每个MeasureSpec代表了一组宽度和高度的要求
  3. * MeasureSpec由size和mode组成。
  4. * 三种Mode：
  5. * 1.UNSPECIFIED
  6. * 父不没有对子施加任何约束，子可以是任意大小（也就是未指定）
  7. * (UNSPECIFIED在源码中的处理和EXACTLY一样。当View的宽高值设置为0的时候或者没有设置宽高时，模式为UNSPECIFIED
  8. * 2.EXACTLY
  9. * 父决定子的确切大小，子被限定在给定的边界里，忽略本身想要的大小。
  10. * (当设置width或height为match_parent时，模式为EXACTLY，因为子view会占据剩余容器的空间，所以它大小是确定的)
  11. * 3.AT_MOST
  12. * 子最大可以达到的指定大小
  13. * (当设置为wrap_content时，模式为AT_MOST, 表示子view的大小最多是多少，这样子view会根据这个上限来设置自己的尺寸)
  14. *
  15. * MeasureSpecs使用了二进制去减少对象的分配。
  16. */
  17. public class MeasureSpec {
  18. // 进位大小为2的30次方(int的大小为32位，所以进位30位就是要使用int的最高位和倒数第二位也就是32和31位做标志位)
  19. private static final int MODE_SHIFT = 30;
  21. // 运算遮罩，0x3为16进制，10进制为3，二进制为11。3向左进位30，就是11 00000000000(11后跟30个0)
  22. // (遮罩的作用是用1标注需要的值，0标注不要的值。因为1与任何数做与运算都得任何数，0与任何数做与运算都得0）
  23. private static final int MODE_MASK = 0x3 << MODE_SHIFT;
  25. // 0向左进位30，就是00 00000000000(00后跟30个0)
  26. public static final int UNSPECIFIED = 0 << MODE_SHIFT;
  27. // 1向左进位30，就是01 00000000000(01后跟30个0)
  28. public static final int EXACTLY = 1 << MODE_SHIFT;
  29. // 2向左进位30，就是10 00000000000(10后跟30个0)
  30. public static final int AT_MOST = 2 << MODE_SHIFT;
  32. /**
  33. * 根据提供的size和mode得到一个详细的测量结果
  34. */
  35. // measureSpec = size + mode； (注意：二进制的加法，不是10进制的加法！)
  36. // 这里设计的目的就是使用一个32位的二进制数，32和31位代表了mode的值，后30位代表size的值
  37. // 例如size=100(4)，mode=AT_MOST，则measureSpec=100+10000...00=10000..00100
  38. public static int makeMeasureSpec(int size, int mode) {
  39. return size + mode;
  40. }
  42. /**
  43. * 通过详细测量结果获得mode
  44. */
  45. // mode = measureSpec & MODE_MASK;
  46. // MODE_MASK = 11 00000000000(11后跟30个0)，原理是用MODE_MASK后30位的0替换掉measureSpec后30位中的1,再保留32和31位的mode值。
  47. // 例如10 00..00100 & 11 00..00(11后跟30个0) = 10 00..00(AT_MOST)，这样就得到了mode的值
  48. public static int getMode(int measureSpec) {
  49. return (measureSpec & MODE_MASK);
  50. }
  52. /**
  53. * 通过详细测量结果获得size
  54. */
  55. // size = measureSpec & ~MODE_MASK;
  56. // 原理同上，不过这次是将MODE_MASK取反，也就是变成了00 111111(00后跟30个1)，将32,31替换成0也就是去掉mode，保留后30位的size
  57. public static int getSize(int measureSpec) {
  58. return (measureSpec & ~MODE_MASK);
  59. }
  61. /**
  62. * 重写的toString方法，打印mode和size的信息，这里省略
  63. */
  64. public static String toString(int measureSpec) {
  65. return null;
  66. }
  67. }


源码中的onMeasure()：

知道了widthMeasureSpec和heightMeasureSpec是什么以后，我们就可以来看onMeasure方法了：

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. /**
  2. * 这个方法需要被重写，应该由子类去决定测量的宽高值，
  3. */
  4. protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  5. setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
  6. getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
  7. }

在onMeasure中只调用了setMeasuredDimension()方法，接受两个参数，这两个参数是通过getDefaultSize方法得到的，我们到源码里看看getDefaultSize究竟做了什么。

getDefaultSize():

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. /**
  2. * 作用是返回一个默认的值，如果MeasureSpec没有强制限制的话则使用提供的大小.否则在允许范围内可任意指定大小
  3. * 第一个参数size为提供的默认大小，第二个参数为测量的大小
  4. */
  5. public static int getDefaultSize(int size, int measureSpec) {
  6. int result = size;
  7. int specMode = MeasureSpec.getMode(measureSpec);
  8. int specSize = MeasureSpec.getSize(measureSpec);
  10. switch (specMode) {
  11. // Mode = UNSPECIFIED,AT_MOST时使用提供的默认大小
  12. case MeasureSpec.UNSPECIFIED:
  13. result = size;
  14. break;
  15. case MeasureSpec.AT_MOST:
  16. // Mode = EXACTLY时使用测量的大小
  17. case MeasureSpec.EXACTLY:
  18. result = specSize;
  19. break;
  20. }
  21. return result;
  22. }
getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec)，这里就是获取最小宽度作为默认值，然后再根据具体的测量值和选用的模式来得到widthMeasureSpec。heightMeasureSpec同理。之后将widthMeasureSpec，heightMeasureSpec传入setMeasuredDimension()方法。


setMeasuredDimension()：

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. /**
  2. * 这个方法必须由onMeasure(int, int)来调用，来存储测量的宽，高值。
  3. */
  4. protected final void setMeasuredDimension(int measuredWidth, int measuredHeight) {
  5. mMeasuredWidth = measuredWidth;
  6. mMeasuredHeight = measuredHeight;
  8. mPrivateFlags |= PFLAG_MEASURED_DIMENSION_SET;
  9. }
这个方法就是我们重写onMeasure()所要实现的最终目的。它的作用就是存储我们测量好的宽高值。

这下思路清晰了，现在的任务就是计算出准确的measuredWidth和heightMeasureSpec并传递进去，我们所有的测量任务就算完成了。

源码中使用的getDefaultSize()只是简单的测量了宽高值，在实际使用时需要精细、具体的测量。而具体的测量任务就交给我们在子类中重写的onMeasure方法。


在子类中重写的onMeasure：

在测量之前首先要明确一点，需要测量的是一个View（例如TextView），还是一个ViewGroup（例如LinearLayout），还是多个ViewGroup嵌套。如果只有一个View的话我们就测量这一个就可以了，如果有多个View或者ViewGroup嵌套我们就需要循环遍历视图中所有的View。

下面列出一个最简单的小例子，写一个自定义类CostomViewGroup继承自ViewGroup，然后重写它的构造方法，onMeasure和onLayout方法。用这个自定义的ViewGroup去写一个布局文件如下：

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. <com.gxy.text.CostomViewGroup xmlns:android="http://schemas.android.com/apk/res/android"
  2. android:layout_width="match_parent"
  3. android:layout_height="match_parent"
  4. android:background="#bbbaaa"
  5. >
  6. <Button
  7. android:text="@string/hello_world"
  8. android:layout_width="match_parent"
  9. android:layout_height="wrap_content"
  10. android:background="#aaabbb"
  11. android:id="@+id/textView1" />
  12. </com.gxy.text.CostomViewGroup>
将一个Button放入自定义的ViewGroup中，然后在MainActivity的onCreate回调方法中调用setContentView把整个布局文件设置进去。

最后看一下自定义CostomViewGroup中的onMeasure方法的内容：

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. @Override
  2. protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  4. //调用ViewGroup类中测量子类的方法
  5. measureChildren(widthMeasureSpec, heightMeasureSpec);
  6. //调用View类中默认的测量方法
  7. super.onMeasure(widthMeasureSpec,heightMeasureSpec);
  9. }

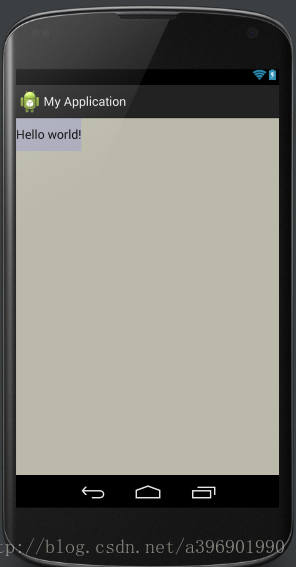

本文只是介绍测量，所以onLayout方法先省略，下面来看看效果图：


在子类重写的onMeasure中只调用两个方法，第一个是父类的onMeasure方法，之前已经介绍了它的作用，它最后会调用setMeasuredDimension()将测量好的宽高值传递进去。第二个会调用measureChildren方法，它的作用是测量所有的子View，下面我们看看它是如何工作的。

measureChildren()

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. /**
  2. * 遍历所有的子view去测量自己（跳过GONE类型View）
  3. * @param widthMeasureSpec 父视图的宽详细测量值
  4. * @param heightMeasureSpec 父视图的高详细测量值
  5. */
  6. protected void measureChildren(int widthMeasureSpec, int heightMeasureSpec) {
  7. final int size = mChildrenCount;
  8. final View[] children = mChildren;
  9. for (int i = 0; i < size; ++i) {
  10. final View child = children[i];
  11. if ((child.mViewFlags & VISIBILITY_MASK) != GONE) {
  12. measureChild(child, widthMeasureSpec, heightMeasureSpec);
  13. }
  14. }
  15. }
代码很简单，就是遍历所有的子View，如果View的状态不是GONE就调用measureChild去进行下一步的测量


measureChild()

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. /**
  2. * 测量单个视图，将宽高和padding加在一起后交给getChildMeasureSpec去获得最终的测量值
  3. * @param child 需要测量的子视图
  4. * @param parentWidthMeasureSpec 父视图的宽详细测量值
  5. * @param parentHeightMeasureSpec 父视图的高详细测量值
  6. */
  7. protected void measureChild(View child, int parentWidthMeasureSpec,
  8. int parentHeightMeasureSpec) {
  9. // 取得子视图的布局参数
  10. final LayoutParams lp = child.getLayoutParams();
  12. // 通过getChildMeasureSpec获取最终的宽高详细测量值
  13. final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
  14. mPaddingLeft + mPaddingRight, lp.width);
  15. final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
  16. mPaddingTop + mPaddingBottom, lp.height);
  18. // 将计算好的宽高详细测量值传入measure方法，完成最后的测量
  19. child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
  20. }


getChildMeasureSpec()

[java] view plain copy print ? 在CODE上查看代码片 派生到我的代码片
  1. /**
  2. * 在measureChildren中最难的部分：找出传递给child的MeasureSpec。
  3. * 目的是结合父view的MeasureSpec与子view的LayoutParams信息去找到最好的结果
  4. * （也就是说子view的确切大小由两方面共同决定：1.父view的MeasureSpec 2.子view的LayoutParams属性）
  5. *
  6. * @param spec 父view的详细测量值(MeasureSpec)
  7. * @param padding view当前尺寸的的内边距和外边距(padding,margin)
  8. * @param childDimension child在当前尺寸下的布局参数宽高值(LayoutParam.width,height)
  9. */
  10. public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
  11. //父view的模式和大小
  12. int specMode = MeasureSpec.getMode(spec);
  13. int specSize = MeasureSpec.getSize(spec);
  15. //通过父view计算出的子view = 父大小-边距（父要求的大小，但子view不一定用这个值）
  16. int size = Math.max(0, specSize - padding);
  18. //子view想要的实际大小和模式（需要计算）
  19. int resultSize = 0;
  20. int resultMode = 0;
  22. //通过1.父view的MeasureSpec 2.子view的LayoutParams属性这两点来确定子view的大小
  23. switch (specMode) {
  24. // 当父view的模式为EXACITY时，父view强加给子view确切的值
  25. case MeasureSpec.EXACTLY:
  26. // 当子view的LayoutParams>0也就是有确切的值
  27. if (childDimension >= 0) {
  28. //子view大小为子自身所赋的值，模式大小为EXACTLY
  29. resultSize = childDimension;
  30. resultMode = MeasureSpec.EXACTLY;
  31. // 当子view的LayoutParams为MATCH_PARENT时(-1)
  32. } else if (childDimension == LayoutParams.MATCH_PARENT) {
  33. //子view大小为父view大小，模式为EXACTLY
  34. resultSize = size;
  35. resultMode = MeasureSpec.EXACTLY;
  36. // 当子view的LayoutParams为WRAP_CONTENT时(-2)
  37. } else if (childDimension == LayoutParams.WRAP_CONTENT) {
  38. //子view决定自己的大小，但最大不能超过父view，模式为AT_MOST
  39. resultSize = size;
  40. resultMode = MeasureSpec.AT_MOST;
  41. }
  42. break;
  44. // 当父view的模式为AT_MOST时，父view强加给子view一个最大的值。
  45. case MeasureSpec.AT_MOST:
  46. // 道理同上
  47. if (childDimension >= 0) {
  48. resultSize = childDimension;
  49. resultMode = MeasureSpec.EXACTLY;
  50. } else if (childDimension == LayoutParams.MATCH_PARENT) {
  51. resultSize = size;
  52. resultMode = MeasureSpec.AT_MOST;
  53. } else if (childDimension == LayoutParams.WRAP_CONTENT) {
  54. resultSize = size;
  55. resultMode = MeasureSpec.AT_MOST;
  56. }
  57. break;
  59. // 当父view的模式为UNSPECIFIED时，子view为想要的值
  60. case MeasureSpec.UNSPECIFIED:
  61. if (childDimension >= 0) {
  62. // 子view大小为子自身所赋的值
  63. resultSize = childDimension;
  64. resultMode = MeasureSpec.EXACTLY;
  65. } else if (childDimension == LayoutParams.MATCH_PARENT) {
  66. // 因为父view为UNSPECIFIED，所以MATCH_PARENT的话子类大小为0
  67. resultSize = 0;
  68. resultMode = MeasureSpec.UNSPECIFIED;
  69. } else if (childDimension == LayoutParams.WRAP_CONTENT) {
  70. // 因为父view为UNSPECIFIED，所以WRAP_CONTENT的话子类大小为0
  71. resultSize = 0;
  72. resultMode = MeasureSpec.UNSPECIFIED;
  73. }
  74. break;
  75. }
  76. return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
  77. }

可能看完后感觉有点迷糊，接下来通过几个例子演示一下，可能大家就会对getChildMeasureSpec方法中的逻辑清晰一些。


1.当父类View中宽高都为MATCH_PARENT（EXACTLY）时，宽高都为MATCH_PARENT（EXACTLY）时：

2.当父类View中宽高都为MATCH_PARENT（EXACTLY）时，宽高都为WRAP_CONTENT（EXACTLY）时：

3.当父类View中宽高都为MATCH_PARENT（EXACTLY）时。子类宽WRAP_CONTENT（AT_MOST），高为MATCH_PARENT（EXACTLY）时：



1.当父类View中宽高都为WRAP_CONTENT（AT_MOST）时，子类宽高都为MATCH_PARENT（EXACTLY）时：

2.当父类View中宽高都为WRAP_CONTENT（AT_MOST）时。子类宽WRAP_CONTENT（AT_MOST），高为MATCH_PARENT（EXACTLY）时：

通过这两组简单的对比，其实大家就可以把测量子类大小的代码理解为：

父类中MATCH_PARENT，WRAP_CONTENT，指定值和子类中的MATCH_PARENT，WRAP_CONTENT，指定值这两对值的相互作用。

更复杂的情况则需要加上padding内边距和margin外边距等等一些其他对于View大小的约束。


总结：

今天介绍的都是系统提供的测量方法，除了这些以外还有一些其他的，大家可以看看源码。而且在真正的自定义View视图时，很大一部分都是借助这些系统提供的现成方法，并且根据需求再加上自己的特殊逻辑（当然也可以全部用自己的逻辑，但我们不要重复制造轮子）。

这篇文章写了2个礼拜，写之前思路非常清晰，但是在写的时候越写越乱。写完以后感觉逻辑仍然不是很清晰，因为有的内容我也是一知半解比如UNSPECIFIED。如果大家水平和我差不多都是菜鸟级别的，希望大家不要深入的去研究源码逻辑，这样会导致越来越来混乱，从应用的角度出发可能会更好一些。

下面会接着写onLayout和LayoutParams的相关内容。最后再将onMeasure，onLayout结合起来写一个完整的例子。也许这些都写完以后会对整个流程的思路会更加清晰。

这篇关于Android 自定义视图 onMeasure，MeasureSpec 思路详解的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/1066104。

相关文章

Spring Security基于数据库验证流程详解

Spring Security基于数据库验证流程详解

Spring Security 校验流程图 相关解释说明（认真看哦） AbstractAuthenticationProcessingFilter 抽象类 /*** 调用 #requiresAuthentication(HttpServletRequest, HttpServletResponse) 决定是否需要进行验证操作。* 如果需要验证，则会调用 #attemptAuthentica
阅读更多...
【前端学习】AntV G6-08 深入图形与图形分组、自定义节点、节点动画（下）

【前端学习】AntV G6-08 深入图形与图形分组、自定义节点、节点动画（下）

【课程链接】 AntV G6：深入图形与图形分组、自定义节点、节点动画（下）_哔哩哔哩_bilibili 本章十吾老师讲解了一个复杂的自定义节点中，应该怎样去计算和绘制图形，如何给一个图形制作不间断的动画，以及在鼠标事件之后产生动画。（有点难，需要好好理解） <!DOCTYPE html><html><head><meta charset="UTF-8"><title>06
阅读更多...
OpenHarmony鸿蒙开发（ Beta5.0）无感配网详解

OpenHarmony鸿蒙开发（ Beta5.0）无感配网详解

1、简介 无感配网是指在设备联网过程中无需输入热点相关账号信息，即可快速实现设备配网，是一种兼顾高效性、可靠性和安全性的配网方式。 2、配网原理 2.1 通信原理 手机和智能设备之间的信息传递，利用特有的NAN协议实现。利用手机和智能设备之间的WiFi 感知订阅、发布能力，实现了数字管家应用和设备之间的发现。在完成设备间的认证和响应后，即可发送相关配网数据。同时还支持与常规Sof
阅读更多...
Android实现任意版本设置默认的锁屏壁纸和桌面壁纸（两张壁纸可不一致）

Android实现任意版本设置默认的锁屏壁纸和桌面壁纸（两张壁纸可不一致）

客户有些需求需要设置默认壁纸和锁屏壁纸  在默认情况下 这两个壁纸是相同的  如果需要默认的锁屏壁纸和桌面壁纸不一样 需要额外修改 Android13实现 替换默认桌面壁纸： 将图片文件替换frameworks/base/core/res/res/drawable-nodpi/default_wallpaper.*  （注意不能是bmp格式） 替换默认锁屏壁纸： 将图片资源放入vendo
阅读更多...
Android平台播放RTSP流的几种方案探究（VLC VS ExoPlayer VS SmartPlayer）

Android平台播放RTSP流的几种方案探究（VLC VS ExoPlayer VS SmartPlayer）

技术背景 好多开发者需要遴选Android平台RTSP直播播放器的时候，不知道如何选的好，本文针对常用的方案，做个大概的说明： 1. 使用VLC for Android VLC Media Player（VLC多媒体播放器），最初命名为VideoLAN客户端，是VideoLAN品牌产品，是VideoLAN计划的多媒体播放器。它支持众多音频与视频解码器及文件格式，并支持DVD影音光盘，VCD影
阅读更多...
透彻！驯服大型语言模型（LLMs）的五种方法，及具体方法选择思路

透彻！驯服大型语言模型（LLMs）的五种方法，及具体方法选择思路

引言 随着时间的发展，大型语言模型不再停留在演示阶段而是逐步面向生产系统的应用，随着人们期望的不断增加，目标也发生了巨大的变化。在短短的几个月的时间里，人们对大模型的认识已经从对其zero-shot能力感到惊讶，转变为考虑改进模型质量、提高模型可用性。 「大语言模型(LLMs)其实就是利用高容量的模型架构（例如Transformer）对海量的、多种多样的数据分布进行建模得到，它包含了大量的先验
阅读更多...
6.1.数据结构-c/c++堆详解下篇（堆排序，TopK问题）

6.1.数据结构-c/c++堆详解下篇（堆排序，TopK问题）

上篇：6.1.数据结构-c/c++模拟实现堆上篇（向下，上调整算法，建堆，增删数据）-CSDN博客 本章重点 1.使用堆来完成堆排序 2.使用堆解决TopK问题 目录 一.堆排序 1.1 思路 1.2 代码 1.3 简单测试 二.TopK问题 2.1 思路(求最小)： 2.2 C语言代码（手写堆） 2.3 C++代码（使用优先级队列 priority_queue）
阅读更多...
K8S（Kubernetes）开源的容器编排平台安装步骤详解

K8S（Kubernetes）开源的容器编排平台安装步骤详解

K8S（Kubernetes）是一个开源的容器编排平台，用于自动化部署、扩展和管理容器化应用程序。以下是K8S容器编排平台的安装步骤、使用方式及特点的概述： 安装步骤： 安装Docker：K8S需要基于Docker来运行容器化应用程序。首先要在所有节点上安装Docker引擎。 安装Kubernetes Master：在集群中选择一台主机作为Master节点，安装K8S的控制平面组件，如AP
阅读更多...
自定义类型：结构体(续)

自定义类型：结构体(续)

目录 一. 结构体的内存对齐 1.1 为什么存在内存对齐？ 1.2 修改默认对齐数 二. 结构体传参 三. 结构体实现位段 一. 结构体的内存对齐 在前面的文章里我们已经讲过一部分的内存对齐的知识，并举出了两个例子，我们再举出两个例子继续说明： struct S3{double a;int b;char c;};int mian(){printf("%zd\n",s
阅读更多...
android-opencv-jni

android-opencv-jni

//------------------start opencv--------------------@Override public void onResume(){ super.onResume(); //通过OpenCV引擎服务加载并初始化OpenCV类库，所谓OpenCV引擎服务即是 //OpenCV_2.4.3.2_Manager_2.4_*.apk程序包，存
阅读更多...

Copyright China编程 23002807@qq.com

沪ICP备2023033072号-2
