将近一年时间没有做过硬件了，感觉都不会用Altium Designer软件了。这次做这个USB 声卡有两个目的，其一是复习Altium Designer软件；其二是在业余时间找个事做做，打发一下自己的空虚寂寞冷。
这个USB声卡的音频编解码芯片是德州仪器（TI）的，价格比较贵，某宝上面大概￥40一片。但是，我作为一个刚毕业的穷屌丝，没花这个钱，我是向TI申请的免费样片。具体怎么申请样片，百度一下，你就知道！

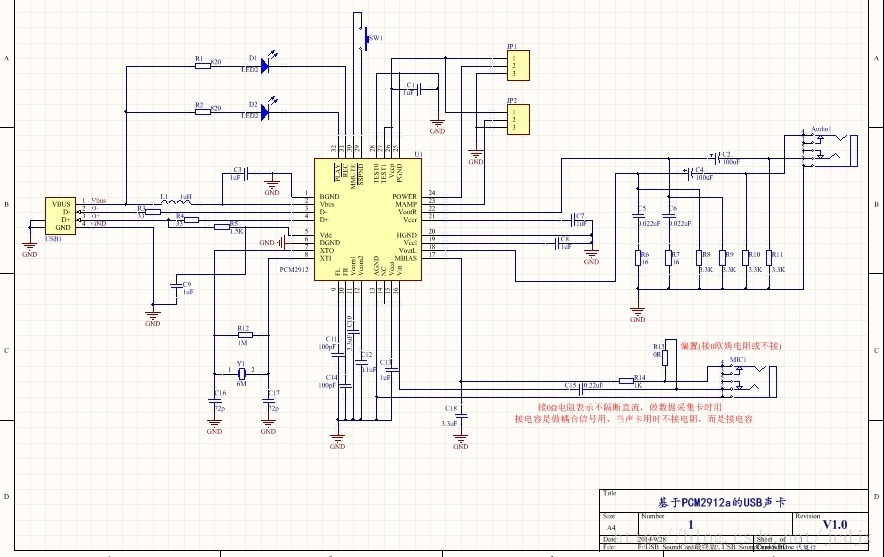

原理图如下：
大家可通过下面的链接下载原理图源文件：
http://yunpan.cn/cgQ5Aq6xFnvqT 提取码 faa0

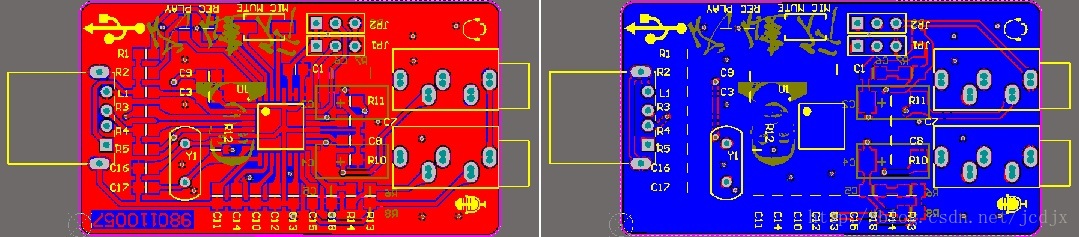

下图是PCB文件截图（Top Layer && Bottom Layer）：

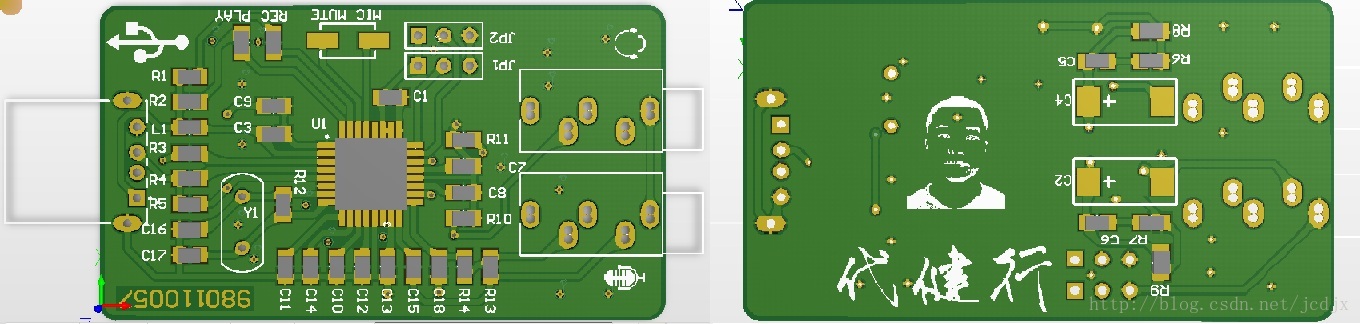

下图是PCB 3D预览效果：

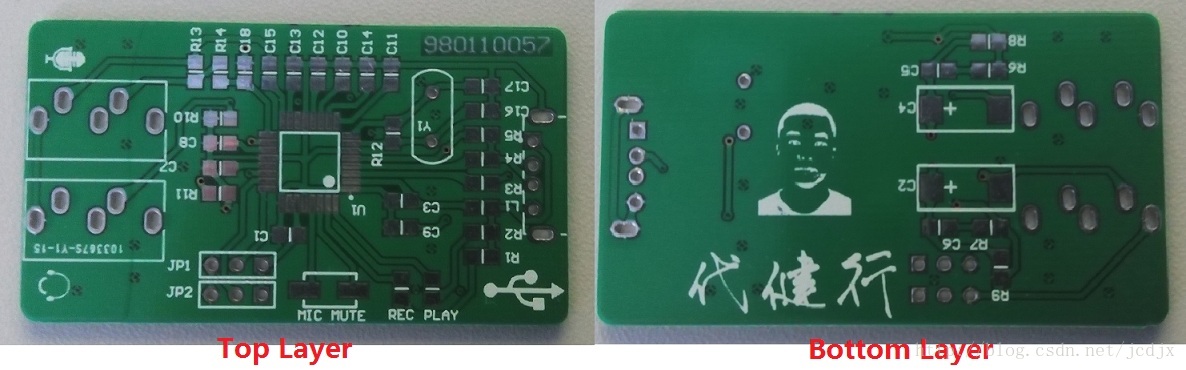

下图是实际打样出来的板子：

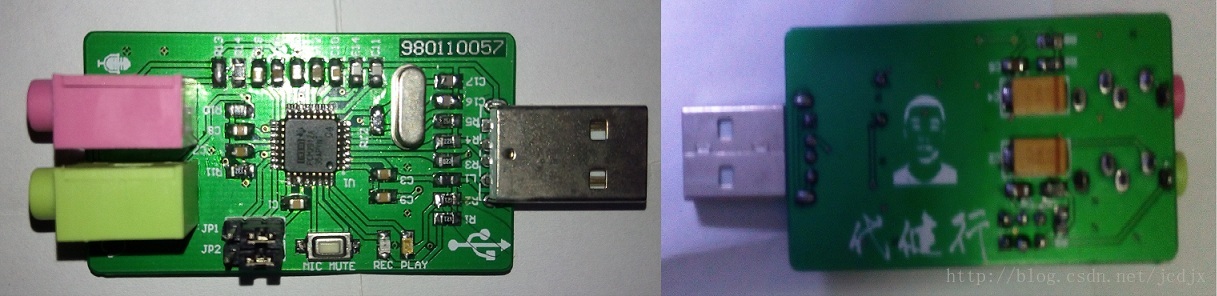

下图是焊接好元器件之后的板子：
下图是实际工作时的照片：
板子上有两个LED（1*Blue，1*Red），播放音频的时候，蓝色LED亮；录音的时候，红色LED亮。
提示：
焊接好之后直接插入电脑的USB口，该USB声卡会自行匹配驱动，不用再额外安装驱动。
