本文阐述与门芯片的电路设计和符号衍变过程
建议先了解非门，此处是链接

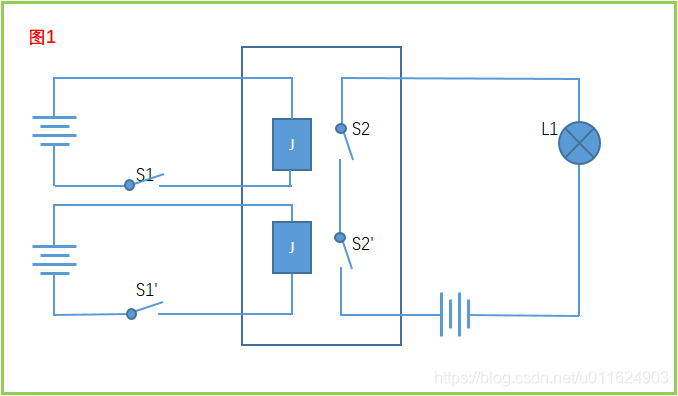

图1中J是个电磁铁，当有电的时候，与其对应的开关S2或者S2'将被吸合，由该电路图可以看出，必须S1和S1'都合并时，灯泡L1才亮

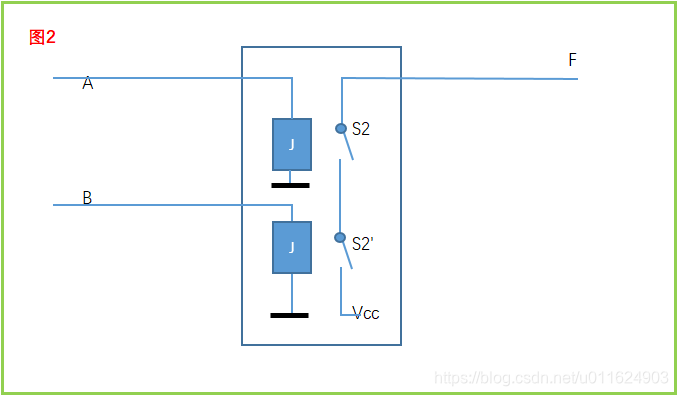

为了简化图1，直接干掉电源和S1以及S1'，用A和B来表示外部输入，注意此时外部输入不一定是电源，而有可能是任意电子元件，其中黑色粗横线表示接地（负极），因此，有了图2，其中Vcc依然是电源正极，此时A和B必须同时都为1时，F才为1
最终，与门电路的图标演变成如下符号
结论：
| A | B | F |
|---|---|---|
| 1 | 1 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| A和B必须同时为1，F才为1 |
