本文介绍非门芯片电路的内部结构，以及符号的衍变表示

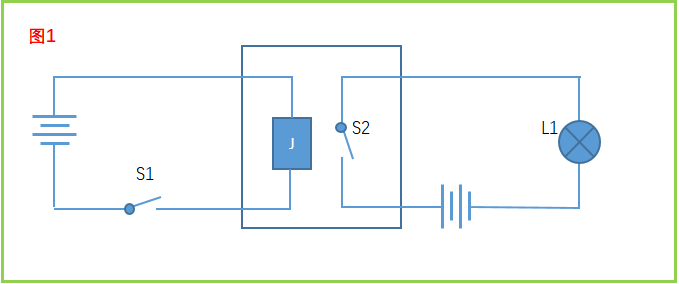

图1中，J是一块电磁铁，开关S1和S2初始都是断开的，当合上S1之后，S2被吸引，所以灯泡L1会亮起来

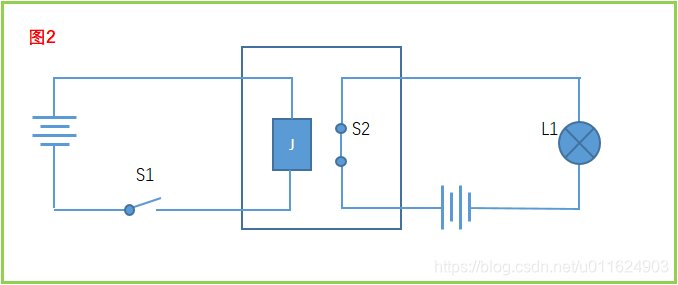

图2中，S2的初始状态与S1恰好相反，刚开始的时候，灯泡L1是亮着的，此时合上S1，则S2断开，L1灭

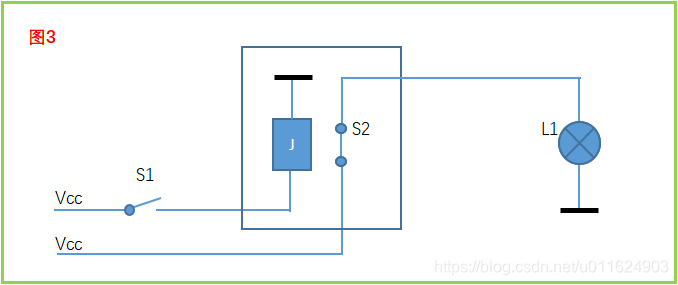

电路学家为了简化图2，删掉之前的电源，用Vcc来表示电源的正极，此时有了图3，其中粗的黑色线条表示负极（接地）

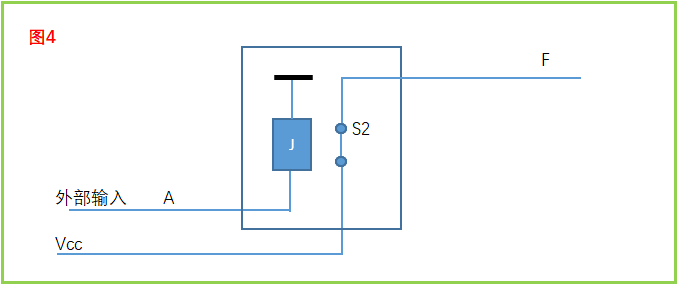

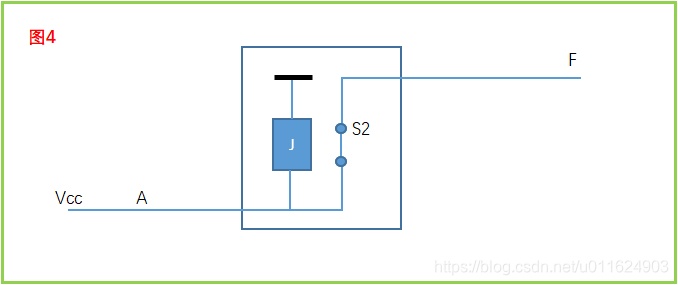

为了进一步简化，又有了图4，其中A端表示输入，注意，此输入不一定来自电源，可能来自任何其他元器件，Vcc依然代表电源正极，F表示电流的输出，由此可以看出，A有输入的时候，F无输出，A没有输入的时候，F有输出，也就是说
A=1时，F=0，A=0时，F=1

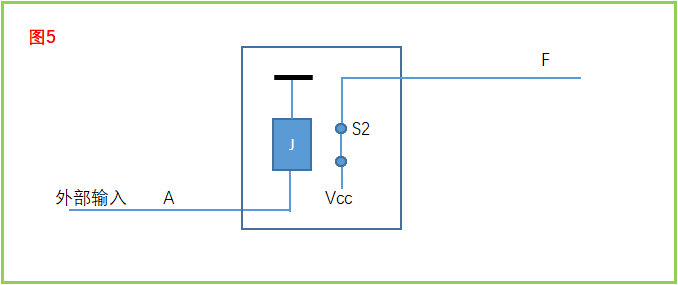

现在将图4的Vcc挪到芯片内部，变成了图5

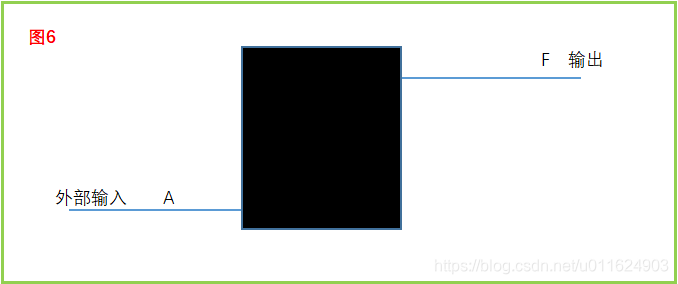

现在，将图5的方块区域用颜色填充（遮盖住），变成了图6
图6中这个黑色方框，其实就是一块芯片，也就是非门芯片，最终非门电路图标如下所示
结论：A=1时，F=0，A=0时，F=1
