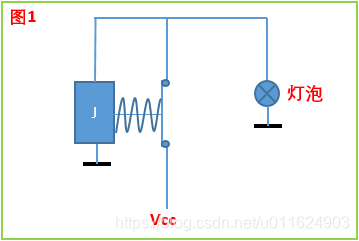

有下面这样一个电路，图1，其中J是一块电磁铁，通电之后，右侧的开关就会被吸引到电磁铁方向，从而是导线断开，灯泡熄灭
当导线断开之后，电磁铁没有电源支持，在弹簧的作用下，又将导线联通，这个时候灯泡再度亮起，而同时电磁铁也会有电，这时候电磁铁会再次吸引开关，导致导线断开，灯泡熄灭

周而复始，灯泡不停闪烁，这就是早起的振荡器模型

当导线中，电流的有无达到一定频率的时候，就会产生电磁波，1秒钟之内，变换的次数就叫做Hz（赫兹），像我们平时挺的广播，都在500kHz～1 600kHz之间，而蓝牙耳机这些东西，频率更高

晶体管的出现使高震荡成为了现实，不过本文不论述这些，只是想表达振荡器的原理，它的门电路表示如下

最终，振荡器电路图图标如下
