一.串口通讯协议

对于通讯协议,我们也以分层的方式来理解,最基本的是把它分为物理层协议层

物理层规定通讯系统中具有机械、电子功能部分的特性,确保原始数据在物理媒体的传输,eg:RS232、TTL高低电平

协议层主要规定通讯逻辑,统一收发双方的数据打包、解包标准,eg:串口数据包:起始位,数据位(8bit)、校验位、停止位

二.物理层

RS-232标准主要规定了信号的用途、通讯接口以及信号的电平标准

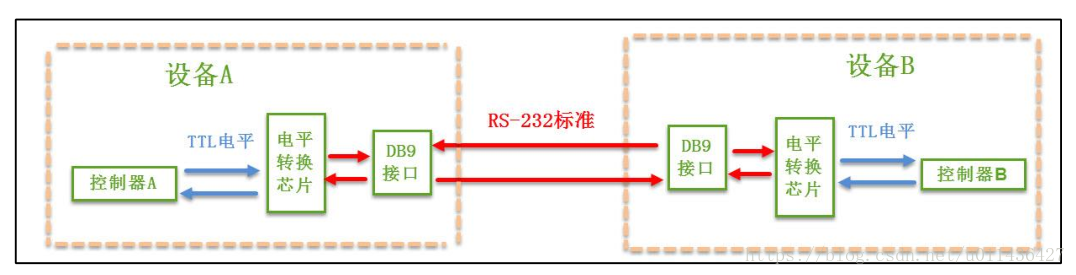

两个通讯设备的“DB9 接口”之间通过串口信号线建立起连接;

串口信号线中使用“RS-232 标准”传输数据信号;

RS-232 电平标准的信号会经过一个“电平转换芯片”转换成控制器能识别的“TTL校准”的电平信号,才能实现通讯

因为控制器一般使用 TTL电平标准,所以常常会使用 MA3232芯片对 TTL及 RS-232电平的信号进行互相转换

1.电平标准

根据通讯使用的电平标准不同,串口通讯可分为 TTL标准及 RS-232 标准

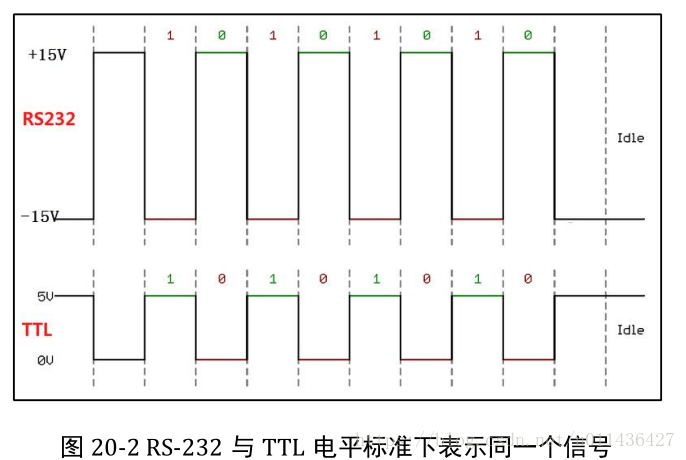

为了增加串口通讯的远距离传输及抗干扰能力,RS232使用-15V 表示逻辑 1,+15V 表示逻辑 0

2.RS-232信号线

通讯时,串口线中传输的信号就是使用前面讲解的 RS-232 标准调制的。

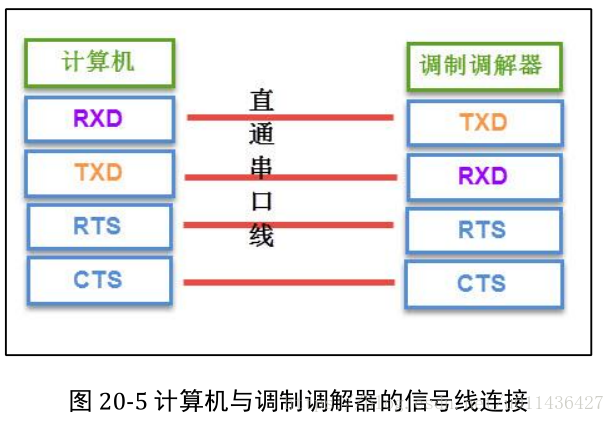

两个通讯设备之间的收发信号(RXD与 TXD)应交叉相连;

在目前的其它工业控制使用的串口通讯中,一般只使用 RXD、TXD以及 GND 三条信号线

三、协议层

通讯双方的数据包格式要约定一致才能正常收发数据

1.波特率

串口异步通讯:异步通讯没有时钟信号(如前面讲解的 DB9接口中是没有时钟信号的)

上图 中用虚线分开的每一格就是代表一个码元

2.通讯的起始和停止信号

串口通讯的一个数据包从起始信号开始,直到停止信号结束

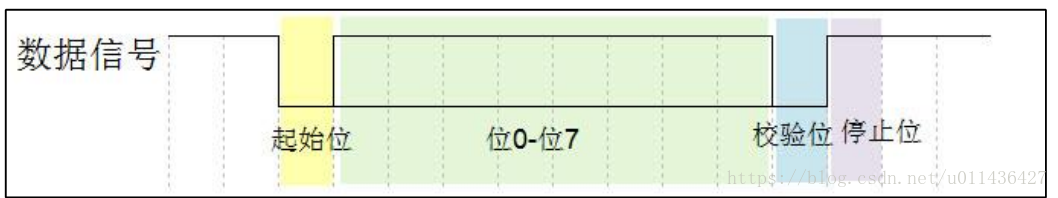

起始信号由一个逻辑 0的数据位表示,数据包的停止信号可由 0.5、1、1.5或 2个逻辑 1的数据位表示,只要双方约定一致即可

3.有效数据

有效数据的长度常被约定为 5、6、7或 8位长

4.数据校验

1)奇校验要求有效数据和校验位中“1”的个数为奇数,比如一个 8 位长的有效数据为:01101001,此时总共有 4 个“1”,为达到奇校验效果,校验位为“1”,最后传输的数据将是 8 位的有效数据加上 1 位的校验位总共 9位。

2)偶校验与奇校验要求刚好相反,要求帧数据和校验位中“1”的个数为偶数,比如数据帧:11001010,此时数据帧“1”的个数为 4 个,所以偶校验位为“0”。



四、STM32 的 USART

UART:它是在 USART基础上裁剪掉了同步通信功能,只有异步通信。我们平时用的串口通信基本都是 UART

STM32的 USART输出的是 TTL电平信号,若需要 RS-232标准的信号可使用MAX3232芯片进行转换。
