前言

为了期末实验做准备,总结了一些思科模拟器的常用命令和缩写,以及一些实战布置局域网的案例

缩写

enable    en    特权模式
configure terminal    conf t    配置模式
interface f0/0    in f0/0    f0/0 接口配置模式
interface f0/0.1    in f0/0.1    子接口配置模式
line console 0    lin c 0    line 模式
password 123    pas 123    配置控制台密码
enable password 123    ena p 123    配置特权模式密码
enable secret 321    ena s 321    配置加密保存的密码
service password-encryption    ser pas    对所有密码加密
no shutdown    n sh    开启端口
hostname benet    ho benet    更改交换机主机名
exit    ex    退出(特权、配置模式支持)
router rip    ro rip    路由模式用 rip 协议
network 192.168.1.0    ne 192.168.1.0    动态路由配置, f0/0
network 172.16.1.0    ne 172.16.1.0    动态路由配置, f0/1
no router rip    no router r    删除 RIP动态路由协议
show ip route    sh ip ro    查看路由表
hostname zsc    ho zsc    更改路由器主机名
show interfaces f0/0    sh int f0/0    查看接口状态
show clock    sh clo    查看路由器当前时间
ip address 10.20.30.40 255.0.0.0    ip ad 10.20.30.40 255.0.0.0    配置路由器接口 IP 地址
show version    sh ve    查看路由器版本信息
show running-config    sh run    查看当前配置

能力扩展题

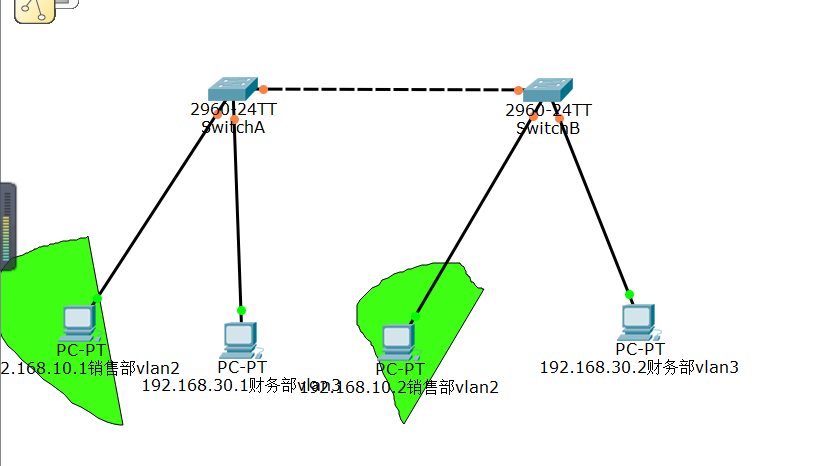

虚拟局域网VLAN的设备搭建 目标是这样 我们来一步一步做一下啊
在这里插入图片描述

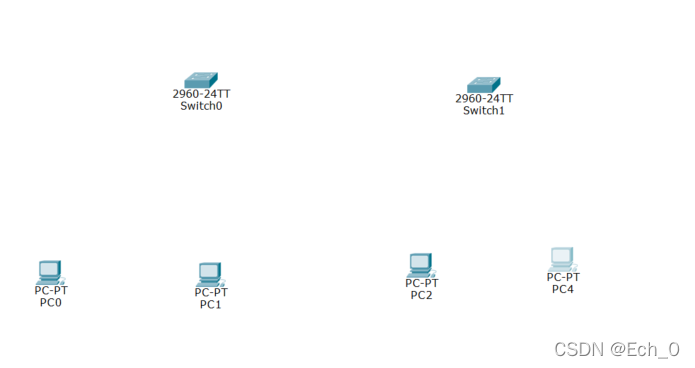

第一步 首先需要购买器材
在这里插入图片描述
然后进行连接配置ip,注意相同设备用交叉线 不同设备用直通线
要求在交换机sw1中创建vlan2vlan3 设置成为同一个vtp域进行共享,把交换机中的端口设置为主干道接口 ,把sw1设置为vtp服务端 sw2设置为客户端
将1-8分给vlan2 9-16分给vlan3
然后进行同一交换机下实现不同部门直接的虚拟网络划分

什么是vtp?

VTP(VLAN Trunking Protocol):是VLAN中继协议,也被称为虚拟局域网干道协议。它是思科私有协议。作用是十几台交换机在企业网中,配置VLAN工作量大,可以使用VTP协议,把一台交换机配置成VTP Server, 其余交换机配置成VTP Client,这样他们可以自动学习到Server 上的VLAN 信息。

什么是trunk

在电信网络的语音级的线路中,Trunk指“主干网络、电话干线”,即两个交换局或交换机之间的连接电路或信道,它能够在两端之间进行转接,并提供必要的信令和终端设备。但是在最普遍的路由与交换领域,VLAN的端口聚合也有的叫TRUNK,不过大多数都叫TRUNKING,如CISCO公司。所谓的TRUNKING是用来在不同的交换机之间进行连接,以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。其中交换机之间互联用的端口就称为TRUNK端口。

命令如下进入特权模式----配置模式 进行vlan的创建
在这里插入图片描述
设置sw1 vtp服务端的命令
vtp mode server
vtp domain vtp-test
vtp version2

设置sw2vtp客户端的命令
vtp mode client
vtp domain vtp-test
vtp version2

第二步设置trunk
步骤相同 分别设置两个交换机端口为 trunk 这里有个注意的点,如果是三层交换机需要先进行封装才能进行trunk
在这里插入图片描述
第三步把端口划分进入vlan中
这里注意的是 interface range 可以配置多个端口
sw acc vlan 2
如果是取消的话就是
no sw acc vlan 2
在这里插入图片描述
我们到特权模式

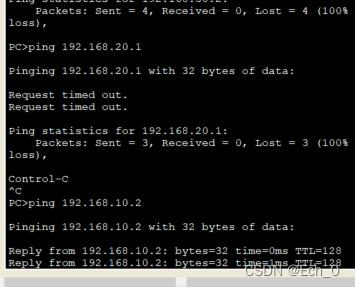

show vlan看下,端口已经划分好了
在这里插入图片描述

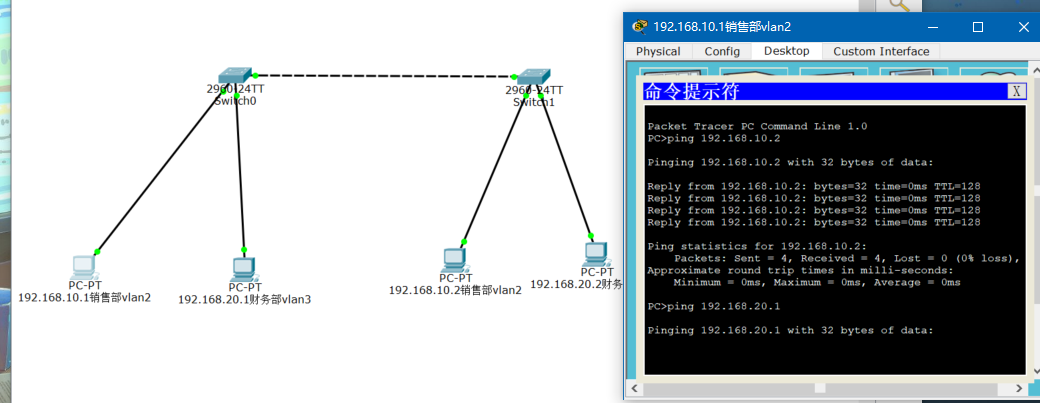

然后我们就做到了不同交换机下相互ping通,同意交换机下被vlan相隔不能通信
在这里插入图片描述

实验二 (重点)

那么我们再进行下升级,模拟一下校园中的网络中心的交换机配置,以及三层楼中不同的部门 是不是很刺激

要求:不同ip段vlan之间也可以进行ping通也就是销售部可以给人事部发消息,虽然划分了vlan但他们都可以进行相互通信

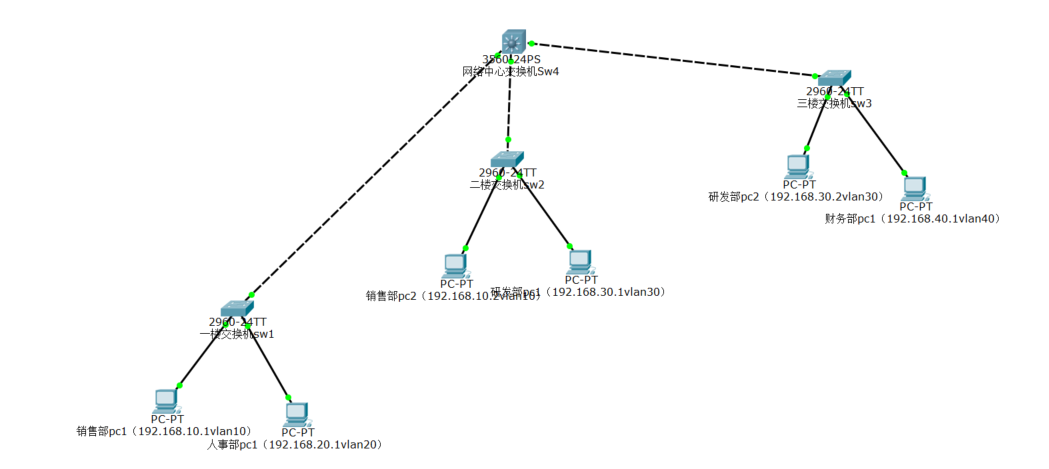

首先来看下大概的布局,这是做完的样子 我们来分步骤来进行下
在这里插入图片描述
和上一个实验一样配置完ip 对三个二层交换机都分别进行vlan的划分以及端口的划分
命令如下 在conf t模式下

int fa0/5
sw ac vlan 10

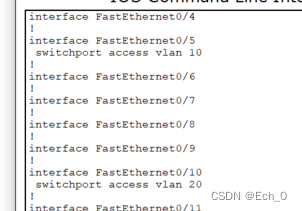

最后可以 在特权模式下 show run看到是否划分成功
在这里插入图片描述
难点来了 现在需要对三层交换机需要配置:

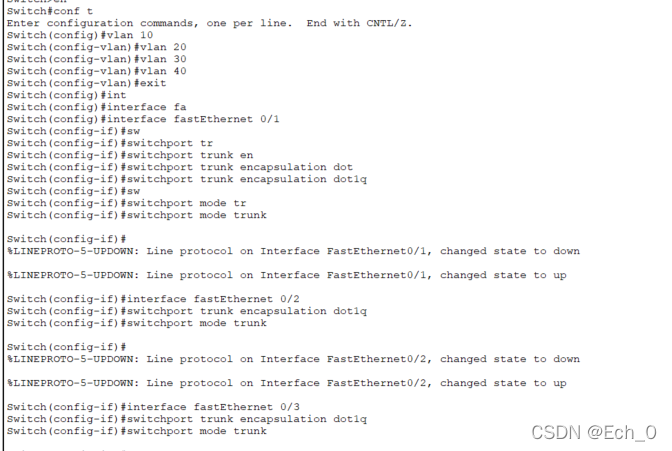

第一步,在配置模式下创建四个vlan 然后进行对连接的三个二层交换机的接口改为trunk模式 命令如下

int fa 0/1
sw trunk encapsulation dot1q 这个是封装的步骤 只有三层交换机需要
sw mode trunk 设置为trunk主干道

在这里插入图片描述
第二步,分别给vlan设置ip地址
这里有个需要注意的点
就是给vlan设置ip的命令是

int vlan 10
ip address 192.168.1.100 255.255.255.0
no shutdown
exit

开启端口,如果你想要你的物理设备端口正常通信,配置好IP后要用到no shutdown

我们show run 可以看到以及划分好了
在这里插入图片描述
在进行下一步前还需要在配置模式下 开启路由
命令如下

ip routing

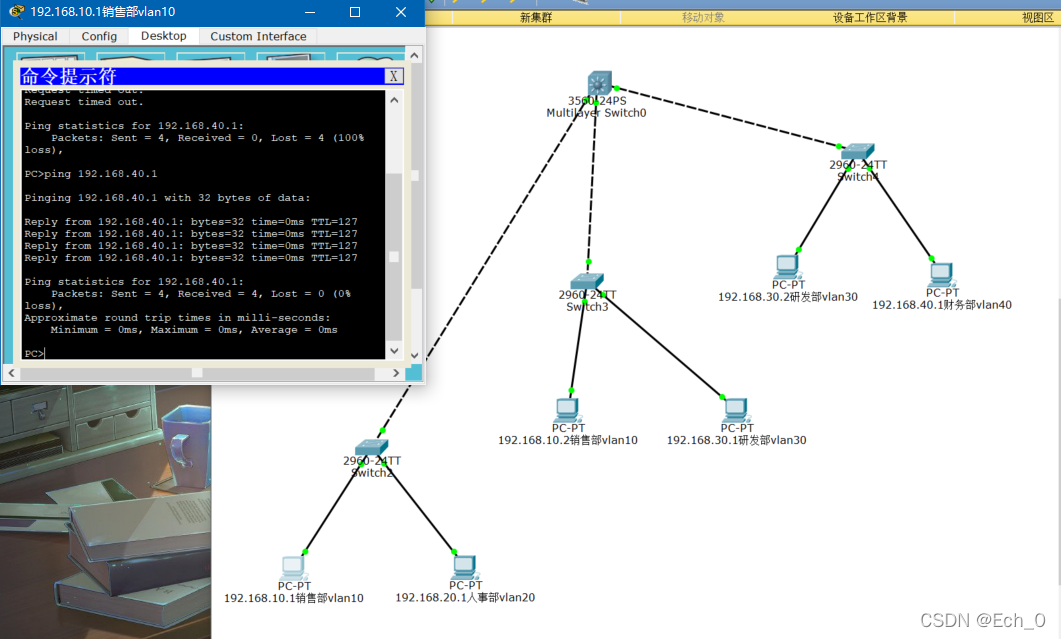

第三步 需要给pc设置下网关指向各个vlan 成功ping通
在这里插入图片描述

注意事项:

这里有几个需要注意的地方
第一个三层路由vlan的ip设置必须和你想让pc设置的网关在同一网段
例如如果我修改了 三层交换机 vlan10的ip为1.100 明显和pc不在一个网段,那么pc是无法找到任何网段外的ip的
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
然后我们改回来后再测试下,正常ping通
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
好了本次的实验就到这里拉!!感谢观看 又水一篇博客
