LTE-5G学习笔记29--5G NR-非活动态的状态转移

2024-06-04 01:32

本文主要是介绍LTE-5G学习笔记29--5G NR-非活动态的状态转移,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

非活动态的状态转换

4.1 UE触发RRC_INACTIVE到RRC_CONNECTED的转换

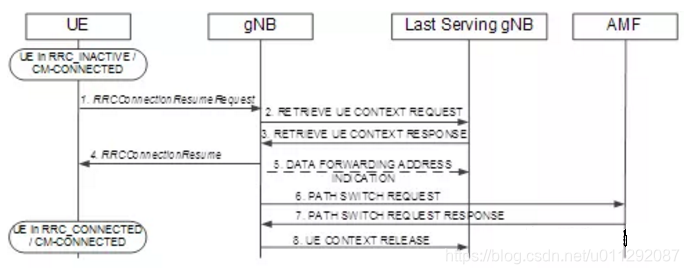

下图描述了从RRC_INACTIVE触发的UE转换



1.UE从RRC不活动状态恢复,由最后服务的gNB提供分配的I-RNTI。

2. gNB如果能够解析I-RNTI中包含的gNB身份,则请求最后服务的gNB提供UE上下文数据。

3.最后服务的gNB提供UE上下文数据响应。

4. gNB完成RRC连接的恢复。

5.为防止最后服务gNB中缓冲的DL用户数据丢失,gNB提供转发地址。

6./7.gNB执行路由切换。

8. gNB在最后服务的gNB触发UE上下文释放。

在上述步骤1之后,当gNB决定拒绝恢复请求并在不进行任何重配置的情况下保持UE处于非活动状态,或者当gNB决定建立新的RRC连接时,可以使用SRB0(无安全性)。当gNB决定重配置UE(例如使用新的DRX循环或RNA)或当gNB决定将UE推到RRC空闲态时,应使用SRB1(至少具有完整性保护)。



注意:只有在检索到UE上下文(即步骤3之后)时,才能使用SRB1。



4.2网络触发的从RRC_INACTIVE到RRC_CONNECTED的转换

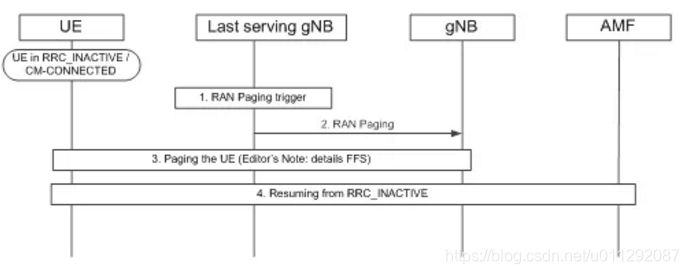

下图描述了网络触发的从RRC非活动状态到RRC连接状态的转换:



1.发生RAN寻呼触发事件(传送DL用户面、来自5GC的DL信令发送等)。

2.RAN寻呼被触发;要么只在最后服务的gNB小区中,要么通过Xn在由其他GNB控制的单元中运行寻呼,配置为基于RAN的通知区域(RNA)中的UE。

3.利用I-RNTI寻呼UE。

4.如果已成功到达UE,它将尝试从RRC_INACTIVE恢复。



5 RNA更新

下图描述了当UE从配置Xn口上下文检索的RNA中移出时触发的RNA更新过程:

1.UE从RRC_INACTIVE态恢复,提供最后服务gNB分配的I-RNTI和适当的原因值,例如RAN通知区域更新。

2. gNB如果能够解析I-RNTI中包含的gNB身份,则请求最后服务的gNB提供UE上下文。

3.最后服务gNB提供UE上下文。

4. gNB可以将UE转移到RRC_CONNECTED态,或者将UE发送回RRC_INACTIVE态,或者将UE发送到RRC_IDLE态。如果将UE发送到RRC_IDLE态,则不需要执行以下步骤。

5.为防止最后服务gNB中缓冲的DL用户数据丢失,gNB提供转发地址。

6./7. gNB执行路径切换。

8. gNB在最后服务的gNB上触发UE资源释放。

不懂的可以加我的QQ群:656187009(LTE-5G学习交流群) 欢迎你的到来哦,看了博文给点脚印呗,谢谢啦~~
