android Application Component研究之Service

2024-06-03 15:32
文章标签 android application service 研究 component

本文主要是介绍android Application Component研究之Service，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

本文为原创文章，欢迎转载！转载时请注明出处：http://blog.csdn.net/windskier

    前面2篇文章介绍了acitivity的管理，其中保存task的管理，activity生命周期中各个阶段的操作等问题，这篇文章我们来详细的研究一下Android系统中application Service的管理过程。

   Service是android中一个非常重要的组件，作为一个从事android开发的人，service是必须掌握的一个组件，这篇文章不是从如何使用Service角度来分析的，而是从AMS如何管理Service的角度来分析AMS的源码，以期理解AMS针对Service的操作的源码实现。

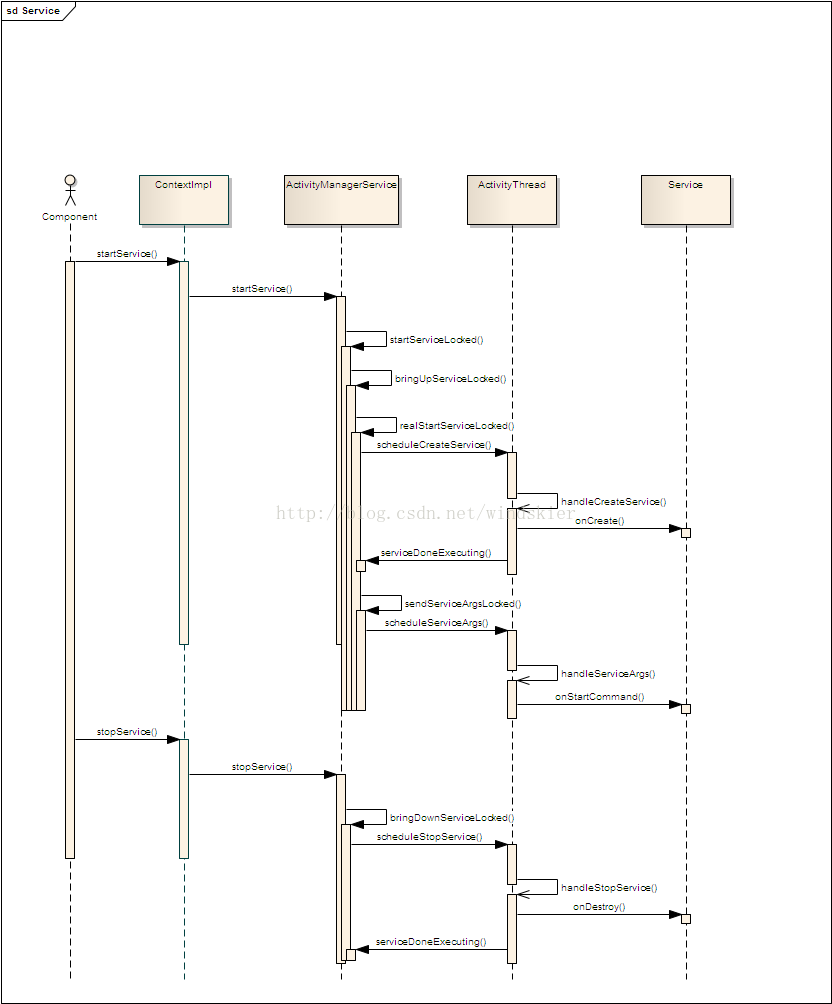

    我们知道，Service的启动方式有两种，一种是通过startService()方法来启动，这种方法的启动作为client方，只是作为一个启动者存在的，它只能通过onStartCommand()方法去要求Service做某些操作，而通过bind方式的Service则不同，而通过bindService()方法启动并bind Service的话，client可以通过Service提供的业务接口，通过IPC的方式来访问Service的相关业务操作。

    而两种方式的生命周期也不尽相同，当client通过startService()方法来启动service，client通过调用stopService()或者service本身调用stopSelf()来结束当前的Service，假如多个client启动的这个Service，那么只要一个client stop它，那么就将会被stop掉。

  而client通过bindService()方式启动的Service，那么client将通过unbindService()来结束与service的连接，这种方式的生命周期后面会介绍到。

    更多的关于service的应用请参考android的官方文档。

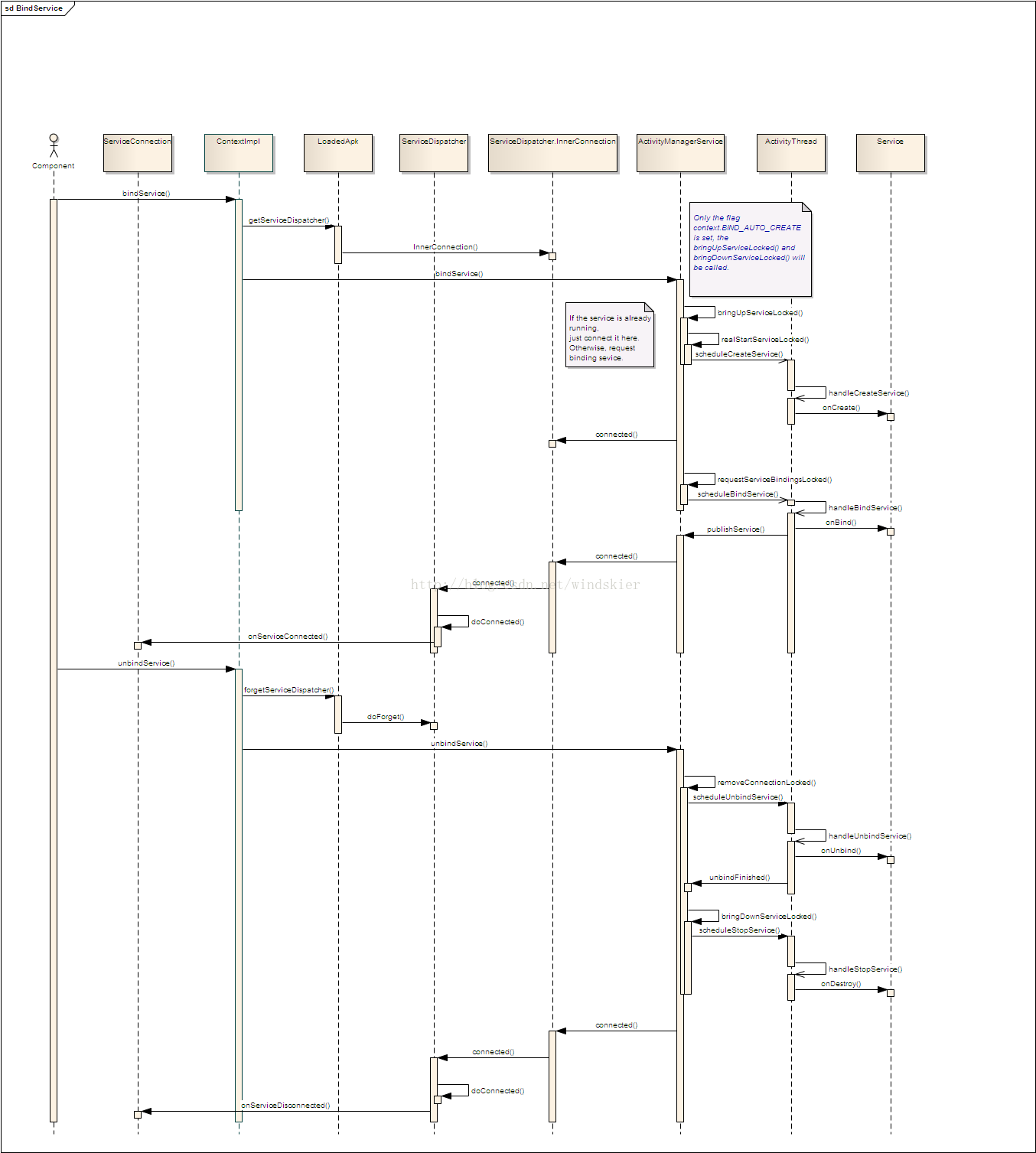

     关于通过startService()方式启动serivce的源码，这里就不再分析了，下面着重分析一下通过bindService()方法来启动并bind service的过程，着启动其实已经包含了startService()方式启动serivce的源码。




1. ServiceDispatcher

1.1 创建ServiceDispatcher

ServiceDispatcher从它的名字中可以看出它类似于一个Dispatcher的作用，这个类的作用就是当client bind某个service成功之后，负责向client分配service IBinder的；以及当client unbind service时，负责通知client unbind service的状态。

@ContextImpl.java

[java]  view plain copy
  1. @Override
  2. public boolean bindService(Intent service, ServiceConnection conn,
  3.         int flags) {
  4.     IServiceConnection sd;
  5.     if (mPackageInfo != null) {
  6.         sd = mPackageInfo.getServiceDispatcher(conn, getOuterContext(),
  7.                 mMainThread.getHandler(), flags);
  8.     } else {
  9.         throw new RuntimeException("Not supported in system context");
  10.     }
  11.     try {
  12.         int res = ActivityManagerNative.getDefault().bindService(
  13.             mMainThread.getApplicationThread(), getActivityToken(),
  14.             service, service.resolveTypeIfNeeded(getContentResolver()),
  15.             sd, flags);
  16.         if (res < 0) {
  17.             throw new SecurityException(
  18.                     "Not allowed to bind to service " + service);
  19.         }
  20.         return res != 0;
  21.     } catch (RemoteException e) {
  22.         return false;
  23.     }
  24. }

    mPackageInfo对象是一个LoadedApk类型，LoadedApk类型存储着当前package的内容。

@ContextImpl.java

[java]  view plain copy
  1. /*package*/ LoadedApk mPackageInfo;
@LoadedApk.java
[java]  view plain copy
  1. public final IServiceConnection getServiceDispatcher(ServiceConnection c,
  2.         Context context, Handler handler, int flags) {
  3.     synchronized (mServices) {
  4.         LoadedApk.ServiceDispatcher sd = null;
  5.         HashMap<ServiceConnection, LoadedApk.ServiceDispatcher> map = mServices.get(context);
  6.         if (map != null) {
  7.             sd = map.get(c);
  8.         }
  9.         if (sd == null) {
  10.             sd = new ServiceDispatcher(c, context, handler, flags);
  11.             if (map == null) {
  12.                 map = new HashMap<ServiceConnection, LoadedApk.ServiceDispatcher>();
  13.                 mServices.put(context, map);
  14.             }
  15.             map.put(c, sd);
  16.         } else {
  17.             sd.validate(context, handler);
  18.         }
  19.         return sd.getIServiceConnection();
  20.     }
  21. }
    从上面代码可以看出，对于ServiceDispatcher的管理，是以package为载体的，也就是说对于某个package，定义在其中的component如果请求去bind一个service，那么

LoadedApk将为这个component分配一个ServiceDispatcher。因此，ServiceDispatcher是client方的一个概念。component每请求bind一个不同的service，LoadedApk将会为其分配一个ServiceDispatcher，如下图所示。



1.2 InnerConnection

    从上面bindService()的代码中可以看出，我们在bind 过程中传递给AMS的并不是ServiceConnection，而是一个IServiceConnection interface，它对应的服务实体类型是InnerConnection，InnerConnection是ServiceDispatcher的一个内部静态类。

    疑问1：为什么不直接把ServiceConnection传递给AMS作为回调，而是传递另外一个类型InnerConnection呢？

    首要一点是因为，ServiceConnection是一个Interface(java)，我们传递的之时implements ServiceConnection之后的一个内部类对象，根据android IBinder的实现机制，在IPC调用过程中，传递的参数必须是Parcel对象，这就要求传递的对象是Parcel类型的，或者这个类型实现了写入Parcel对象的方法，即writeToParcel()。即使ServiceConnection实现了writeToParcel()，它也不可能将其回调函数传递给AMS，因为writeToParcel()主要是对成员变量的打包过程，Parcel并没有实现对方法的打包，因此系统不可能将ServiceConnection内部类传递给AMS，因此需要提供给AMS另外一种方法来回调ServiceConnection中的方法，这个InnerConnection就起到了这个作用。

    疑问2：既然决定用InnerConnection来提供给AMS远程调用ServiceConnection的方法，那么为什么还需要ServiceDispatcher？

    其实，在我看来ServiceDispatcher完全可以被InnerConnection代替，从功能来看是可以实现的，但是在IPC通信编程中，我们应该尽量的减少IBinder参数的负荷，这么做无可厚非。

2. Client Intent

    在android中有这么一种情况，如果某个application包括了"android.uid.system"的sharedUserId，这其中包括system service。这个application需要bind一个service，并且这个service只允许"android.uid.system"的application来bind。这么做是处于安全方面考虑的，某些Service不想处system uid之外的应用来请求服务。

    在上述描述的情景中，如果一个第三方的appliction，它不可能有"android.uid.system"的sharedUserId，想要去请求上述的service时，就不能够直接bind 这个servcie，而是只能通过上述的system uid的application来请求。那么如何通过system uid的application来请求service呢？AMS为这种情形的需求实现了一套解决方案。下面我们以InputMethodManagerService为例来说明一下。

    先简单介绍一下输入法的逻辑，由于系统中可以存在多个输入法，InputMethodManagerService会去bind系统设置的或者用户选择的输入法service，这些输入法service只能被system uid的application来请求。IMS在bind输入法service时，会提供一个PendingIntent给AMS，由于这个PendingIntent是供Client来访问输入法Service，我们称这个PendingIntent为ClientIntent，相关代码如下所示：

startInputInnerLocked()@InputMethodManagerService.java

[java]  view plain copy
  1. mCurIntent = new Intent(InputMethod.SERVICE_INTERFACE);
  2. mCurIntent.setComponent(info.getComponent());
  3. mCurIntent.putExtra(Intent.EXTRA_CLIENT_LABEL,
  4.         com.android.internal.R.string.input_method_binding_label);
  5. mCurIntent.putExtra(Intent.EXTRA_CLIENT_INTENT, PendingIntent.getActivity(
  6.         mContext, 0, new Intent(Settings.ACTION_INPUT_METHOD_SETTINGS), 0));
  7. if (mContext.bindService(mCurIntent, this, Context.BIND_AUTO_CREATE)) {
  8.     mLastBindTime = SystemClock.uptimeMillis();
  9.     mHaveConnection = true;
  10.     mCurId = info.getId();
  11.     mCurToken = new Binder();
  12.     try {
  13.         if (DEBUG) Slog.v(TAG, "Adding window token: " + mCurToken);
  14.         mIWindowManager.addWindowToken(mCurToken,
  15.                 WindowManager.LayoutParams.TYPE_INPUT_METHOD);
  16.     } catch (RemoteException e) {
  17.     }
  18.     return new InputBindResult(null, mCurId, mCurSeq);
  19. } else {
  20.     mCurIntent = null;
  21.     Slog.w(TAG, "Failure connecting to input method service: "
  22.             + mCurIntent);
  23. }



    由上图所示，输入法service只能被system uid的application请求，系统服务InputMethodManagerService bind了它，并且向AMS提供了一个client Intent，第三方的application如果需要对输入法service进行请求，只能通过IMS提供的这个client Intent指示的activity来进行操作，这个activity是LanguageSettings。这样就达到了避免输入法service不被第三方应用随意操作引起的安全问题。

    AMS中对client Intent的管理如下代码所示：

bindService()@ActivityManagerService.java

[java]  view plain copy
  1. if (callerApp.info.uid == Process.SYSTEM_UID) {
  2.     // Hacky kind of thing -- allow system stuff to tell us
  3.     // what they are, so we can report this elsewhere for
  4.     // others to know why certain services are running.
  5.     try {
  6.         clientIntent = (PendingIntent)service.getParcelableExtra(
  7.                 Intent.EXTRA_CLIENT_INTENT);
  8.     } catch (RuntimeException e) {
  9.     }
  10.     if (clientIntent != null) {
  11.         clientLabel = service.getIntExtra(Intent.EXTRA_CLIENT_LABEL, 0);
  12.         if (clientLabel != 0) {
  13.             // There are no useful extras in the intent, trash them.
  14.             // System code calling with this stuff just needs to know
  15.             // this will happen.
  16.             service = service.cloneFilter();
  17.         }
  18.     }
  19. }

3. Service相关数据结构

下面简单的介绍一下AMS进行Service管理时涉及到的数据结构，通过这些数据结构我们就能够很好的了解到AMS是如何对Service进行管理的，这部分没有什么很复杂的难以理解的内容，有一个直观的认识即可，能够方便阅读代码即可。



    每个Service均可能有不同的应用进程来bind，同时bind该Service的Intent也可能有多个，也就是说可能存在多个进程来bind该service，并且多个不同进程可能使用同一个Intent来bind serice。下图示意了这种存在的可能。



    AMS为每个bind 该service的Intent分配了一个IntentBindRecord类型对象，并存储在ServiceRecord.bindings成员变量中；

    AMS为每个bind该service的进程分配一个AppBindRecord类型对象，因为不同的应用程序可能使用同一个Intent来bind service，因此AMS将这个AppBindRecord对象存储在IntentBindRecord.apps中，多进程使用同一个Intent的典型案例就是上节所说的Client Intent；

    AMS为每次bind的连接分配一个ConnectionRecord类型对象，每个应用进程中可能有多个Component来使用相同的Intent来bind该Service，那么处于同一个进程的ConnectionRecord对象被存储在AppBindRecord.connections中；

    而ActivityRecord以及ProcessRecord中的connections则包含了所有的bind不同的Service的ConnectionRecord对象。它与AppBindRecord.connections范围不同。

    总而言之，与Service相关的几种数据结构关系如下：



4. 设置Forground属性

    在系统空间吃紧的情况下，系统需要杀死一些进程并收回其内存供其他进程使用，当然service所在的进程与不能幸免，但是如果当前的service非常重要，不允许被系统回收，那么就需要在service启动时设置其Forground属性，很简单就通过Service的一个方法startForeground()来设置。系统默认Service是background的。

    如果Service不想保持forground属性，那么可以调用Service的stopForeground()方法来实现，使其回到background属性。

    在设置Service 为forground属性时，可以要求系统显示一个notification在status bar，user可以通过notification来执行设定的操作。

    如果进程中只要有一个Service处在forground属性状态，那么这个进程被回收的oom_adj值就为PERCEPTIBLE_APP_ADJ，从而达到避免被系统回收的目的。关于AMS的oom机制以后专门分析。

computeOomAdjLocked()@ActivityManagerService.java

[java]  view plain copy
  1. else if (app.foregroundServices) {
  2.    // The user is aware of this app, so make it visible.
  3.    adj = PERCEPTIBLE_APP_ADJ;
  4.    schedGroup = Process.THREAD_GROUP_DEFAULT;
  5.    app.adjType = "foreground-service";
  6.

5. unbind Service

    bind Service过程是一个从无到有的集创建和bind的过程，而unbind过程则是集unbind和销毁Service的过程，但是unbind何时才会包含销毁service的过程，这个规则还是有必要研究一下。

5.1 unbind Service

对应client来说，unbind Service过程将会unbind掉所有通过同一IServiceConnection  bind的client；
对于service来说，只有当某一个Intent记录的通过该Intent bind service的进程个数为0时，service的进程才会去执行unbind的操作，如下面代码所描述。
removeConnectionLocked()@ActivityManagerService.java
[java]  view plain copy
  1. if (s.app != null && s.app.thread != null && b.intent.apps.size() == 0
  2.         && b.intent.hasBound) {
  3.     try {
  4.         bumpServiceExecutingLocked(s, "unbind");
  5.         updateOomAdjLocked(s.app);
  6.         b.intent.hasBound = false;
  7.         // Assume the client doesn't want to know about a rebind;
  8.         // we will deal with that later if it asks for one.
  9.         b.intent.doRebind = false;
  10.         s.app.thread.scheduleUnbindService(s, b.intent.intent.getIntent());
  11.     } catch (Exception e) {
  12.         Slog.w(TAG, "Exception when unbinding service " + s.shortName, e);
  13.         serviceDoneExecutingLocked(s, true);
  14.     }
  15. }

5.2 destroy Service

    unbind一个Service过程中，何时需要destroy这个Service，首先还是需要看bind该Service时设置的flag，如果设置了flag BIND_AUTO_CREATE，那么在unbind之后会去检查是否应该destroy这个Service，如下面代码所示：

removeConnectionLocked()@ActivityManagerService.java

[java]  view plain copy
  1. if ((c.flags&Context.BIND_AUTO_CREATE) != 0) {
  2.     bringDownServiceLocked(s, false);
  3. }
    如果没有设置flag BIND_AUTO_CREATE，则AMS根本就不考虑destoy service的操作。下面来分析一下如果设置了BIND_AUTO_CREATE，那么AMS满足哪些条件就会去destroy 这个Service。

    ●  unbind过程中，remove掉当前这个ConnectionRecord之后，发现目前Service中尚有其他的ConnectionRecord仍旧设置了BIND_AUTO_CREATE，那么这个Service将不会被destroy；

        只有当Service中不再有任何的ConnectionRecord设置BIND_AUTO_CREATE之后，才去destroy这个Service。因此，可以看出BIND_AUTO_CREATE对Service的销毁过程起到了决定性的作用。

bringDownServiceLocked()@ActivityManagerService.java

[java]  view plain copy
  1. if (!force) {
  2.     // XXX should probably keep a count of the number of auto-create
  3.     // connections directly in the service.
  4.     Iterator<ArrayList<ConnectionRecord>> it = r.connections.values().iterator();
  5.     while (it.hasNext()) {
  6.         ArrayList<ConnectionRecord> cr = it.next();
  7.         for (int i=0; i<cr.size(); i++) {
  8.             if ((cr.get(i).flags&Context.BIND_AUTO_CREATE) != 0) {
  9.                 return;
  10.             }
  11.         }
  12.     }
  13. }

    ●  如果Service中没有了任何ConnectionRecord设置了BIND_AUTO_CREATE，那么将会销毁这个Service，在销毁之前，还有通过IServiceConnection.connected()通知所有的Client。

bringDownServiceLocked()@ActivityManagerService.java

[java]  view plain copy
  1. Iterator<ArrayList<ConnectionRecord>> it = r.connections.values().iterator();
  2. while (it.hasNext()) {
  3.     ArrayList<ConnectionRecord> c = it.next();
  4.     for (int i=0; i<c.size(); i++) {
  5.         try {
  6.             c.get(i).conn.connected(r.name, null);
  7.         } catch (Exception e) {
  8.             Slog.w(TAG, "Failure disconnecting service " + r.name +
  9.                   " to connection " + c.get(i).conn.asBinder() +
  10.                   " (in " + c.get(i).binding.client.processName + ")", e);
  11.         }
  12.     }
  13. }

    并且unbind掉所有的client.

bringDownServiceLocked()@ActivityManagerService.java

[java]  view plain copy
  1. if (r.bindings.size() > 0 && r.app != null && r.app.thread != null) {
  2.     Iterator<IntentBindRecord> it = r.bindings.values().iterator();
  3.     while (it.hasNext()) {
  4.         IntentBindRecord ibr = it.next();
  5.         if (DEBUG_SERVICE) Slog.v(TAG, "Bringing down binding " + ibr
  6.                 + ": hasBound=" + ibr.hasBound);
  7.         if (r.app != null && r.app.thread != null && ibr.hasBound) {
  8.             try {
  9.                 bumpServiceExecutingLocked(r, "bring down unbind");
  10.                 updateOomAdjLocked(r.app);
  11.                 ibr.hasBound = false;
  12.                 r.app.thread.scheduleUnbindService(r,
  13.                         ibr.intent.getIntent());
  14.             } catch (Exception e) {
  15.                 Slog.w(TAG, "Exception when unbinding service "
  16.                         + r.shortName, e);
  17.                 serviceDoneExecutingLocked(r, true);
  18.             }
  19.         }
  20.     }
  21. }
    总而言之，unbind的过程需要注意4点：

    1. unbind过程会unbind掉所有使用同一个IServiceConnection bind 该Service的Client；

    2. unbind过程是针对Intent进行的，因此只有bind Service的IntentBindRecord中记录的进程个数为0时，才会去执行unbind过程。也就是说假如有多个进程通过同一个Intent来bind Service，那么只有当基于这个Intent的进程均被remove出IntentBindRecord之后采取真正的去unbind。

    3. unbind的ConnectionRecord如果设置了BIND_AUTO_CREATE，那么AMS就会尝试去销毁这个Service，如果Service中剩余的所有ConnectionRecord均未设置BIND_AUTO_CREATE，则会去销毁这个Service，换句话说，如果当Service中有多个ConnectionRecord设置了BIND_AUTO_CREATE，那么只有当最后一个设置了BIND_AUTO_CREATE ConnectionRecord在被unbind时，才会去销毁这个Service，即使当前还有其他的ConnectionRecord bind着这个Service。

    4. 如果当前的Service是通过startService()来启动的，那么任何的unbind过程均不会去销毁.

这篇关于android Application Component研究之Service的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/1027386。

相关文章

Android实现任意版本设置默认的锁屏壁纸和桌面壁纸（两张壁纸可不一致）

Android实现任意版本设置默认的锁屏壁纸和桌面壁纸（两张壁纸可不一致）

客户有些需求需要设置默认壁纸和锁屏壁纸  在默认情况下 这两个壁纸是相同的  如果需要默认的锁屏壁纸和桌面壁纸不一样 需要额外修改 Android13实现 替换默认桌面壁纸： 将图片文件替换frameworks/base/core/res/res/drawable-nodpi/default_wallpaper.*  （注意不能是bmp格式） 替换默认锁屏壁纸： 将图片资源放入vendo
阅读更多...
Android平台播放RTSP流的几种方案探究（VLC VS ExoPlayer VS SmartPlayer）

Android平台播放RTSP流的几种方案探究（VLC VS ExoPlayer VS SmartPlayer）

技术背景 好多开发者需要遴选Android平台RTSP直播播放器的时候，不知道如何选的好，本文针对常用的方案，做个大概的说明： 1. 使用VLC for Android VLC Media Player（VLC多媒体播放器），最初命名为VideoLAN客户端，是VideoLAN品牌产品，是VideoLAN计划的多媒体播放器。它支持众多音频与视频解码器及文件格式，并支持DVD影音光盘，VCD影
阅读更多...
android-opencv-jni

android-opencv-jni

//------------------start opencv--------------------@Override public void onResume(){ super.onResume(); //通过OpenCV引擎服务加载并初始化OpenCV类库，所谓OpenCV引擎服务即是 //OpenCV_2.4.3.2_Manager_2.4_*.apk程序包，存
阅读更多...
从状态管理到性能优化：全面解析 Android Compose

从状态管理到性能优化：全面解析 Android Compose

文章目录 引言一、Android Compose基本概念1.1 什么是Android Compose?1.2 Compose的优势1.3 如何在项目中使用Compose 二、Compose中的状态管理2.1 状态管理的重要性2.2 Compose中的状态和数据流2.3 使用State和MutableState处理状态2.4 通过ViewModel进行状态管理 三、Compose中的列表和滚动
阅读更多...
Android 10.0 mtk平板camera2横屏预览旋转90度横屏拍照图片旋转90度功能实现

Android 10.0 mtk平板camera2横屏预览旋转90度横屏拍照图片旋转90度功能实现

1.前言 在10.0的系统rom定制化开发中，在进行一些平板等默认横屏的设备开发的过程中，需要在进入camera2的 时候，默认预览图像也是需要横屏显示的，在上一篇已经实现了横屏预览功能，然后发现横屏预览后，拍照保存的图片 依然是竖屏的，所以说同样需要将图片也保存为横屏图标了，所以就需要看下mtk的camera2的相关横屏保存图片功能， 如何实现实现横屏保存图片功能 如图所示: 2.mtk
阅读更多...
android应用中res目录说明

android应用中res目录说明

Android应用的res目录是一个特殊的项目，该项目里存放了Android应用所用的全部资源，包括图片、字符串、颜色、尺寸、样式等，类似于web开发中的public目录，js、css、image、style。。。。 Android按照约定，将不同的资源放在不同的文件夹中，这样可以方便的让AAPT(即Android Asset Packaging Tool , 在SDK的build-tools目
阅读更多...
Android fill_parent、match_parent、wrap_content三者的作用及区别

Android fill_parent、match_parent、wrap_content三者的作用及区别

这三个属性都是用来适应视图的水平或者垂直大小，以视图的内容或尺寸为基础的布局，比精确的指定视图的范围更加方便。 1、fill_parent 设置一个视图的布局为fill_parent将强制性的使视图扩展至它父元素的大小 2、match_parent 和fill_parent一样，从字面上的意思match_parent更贴切一些，于是从2.2开始，两个属性都可以使用，但2.3版本以后的建议使
阅读更多...
Android Environment 获取的路径问题

Android Environment 获取的路径问题

1. 以获取 /System 路径为例 /*** Return root of the "system" partition holding the core Android OS.* Always present and mounted read-only.*/public static @NonNull File getRootDirectory() {return DIR_ANDR
阅读更多...
一种改进的red5集群方案的应用、基于Red5服务器集群负载均衡调度算法研究

一种改进的red5集群方案的应用、基于Red5服务器集群负载均衡调度算法研究

转自： 一种改进的red5集群方案的应用： http://wenku.baidu.com/link?url=jYQ1wNwHVBqJ-5XCYq0PRligp6Y5q6BYXyISUsF56My8DP8dc9CZ4pZvpPz1abxJn8fojMrL0IyfmMHStpvkotqC1RWlRMGnzVL1X4IPOa_  基于Red5服务器集群负载均衡调度算法研究 http://ww
阅读更多...
Android逆向(反调，脱壳，过ssl证书脚本)

Android逆向(反调，脱壳，过ssl证书脚本)

文章目录 总结 基础Android基础工具 定位关键代码页面activity定位数据包参数定位堆栈追踪 编写反调脱壳好用的脚本过ssl证书校验抓包反调的脚本打印堆栈bilibili反调的脚本 总结 暑假做了两个月的Android逆向，记录一下自己学到的东西。对于app渗透有了一些思路。 这两个月主要做的是代码分析，对于分析完后的持久化等没有学习。主要是如何反编译源码，如何找到
阅读更多...

Copyright China编程 23002807@qq.com

沪ICP备2023033072号-2
