    为了省钱，也为了提高手动能力，只买了块核心板，仿真器用的是旧的jinkv7，自己搭扩展板，DIY就这样开始了。

    买这块之前做了些调查，最终选定了nrf51822，功耗低，性能强，开发难度小，虽然比TI的贵一点，但cortex-m0毕竟不错，带256K flash，16K Ram，可以做很多应用开发。

（1）2.4GHZ多协议无线射频

（2）32位ARM Cortex M0 处理器

（3）128位AES硬件加密处理器

（4）256kB flash / 16kB RAM

（5）可编程外设接口PPI

（6）全功能数字接口: SPI / I2C / UART

（7）10位ADC

（8）可编程的输出功率: +4dBm to -20dBm

（9）应用开发和协议堆栈完全独立

（10）与NRF24L系列完全兼容

（11）与NRF51xxx 系列管脚兼容

（12）全局独立电源管理

（13）工作电压范围(1.8 V ~ 3.6 V)

（14）可配置的31个GPIO

（15）Real Timer Counter (RTC)

（16）空中速率：蓝牙4.0时1Mbps，私有协议2Mbps

（17）内置DC/DC功能，工作电压1.8~3.6V。

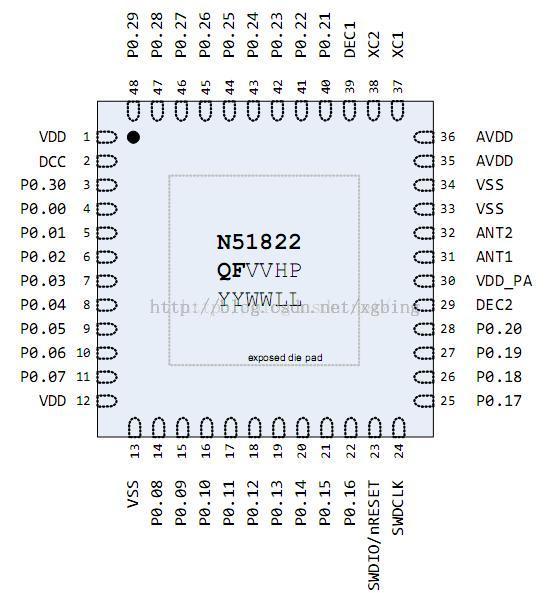

芯片引脚图：

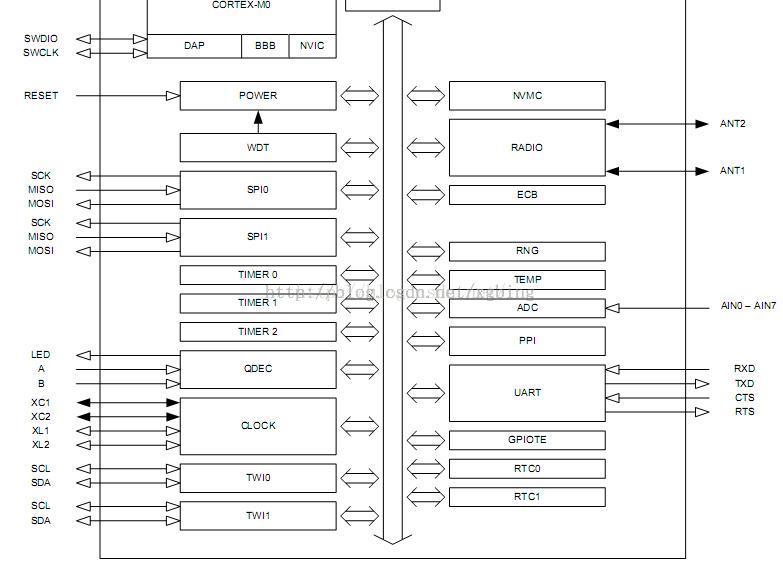

结构图：

灵敏度和功耗：
