一、宏观

实现图:用来描述实现方面的信息。

      从系统层次来描述 1、硬件的组成和布局。2、软件系统划分和功能实现。

二、组成

包含构件图(Componentdiagram)和部署图(Deploymentdiagram)

     构件图:用来显示一组构建之间的组织与依赖关系。是从软件架构的角度来描述一个系统的主要功能。

    部署图:一个系统在运行时间内的体系结构。表示了硬件元素的构造和软件元素是如何被影射在那些硬件元素上的。用来描述物理实施与硬件的关系。





 三、构件与节点的比较

1、构件:是系统的可替代的物理部分,它表示的是实际的事物。每个构件实现一定的功能,为其他构件提供接口,方便软件的复用。

   类型:

源码构件 eg:源码文件

而二进制构件 eg:动态链接库、静态链接库

可执行构件 eg :可执行程序

数据可文件或文档

2、节点:是存在于运行时的代表计算资源的物理元素

类型:

处理机(process):可执行程序的硬件结构EG:笔记本、以太网

设备(device):无计算能力的硬件结构。EG:打印机、扫描仪、路由器



四、部署图的相关知识

链接:两个硬件之间的关联关系,用一根实线表示,可以加入角色、多重性、约束等

创建方法:

1、  确定系统中的节点

2、  确定节点之间的关系

3、  部署节点上的构构件,并对构件关系分析和确定,完成部署图。

4、  对其精化和细化


 五:图

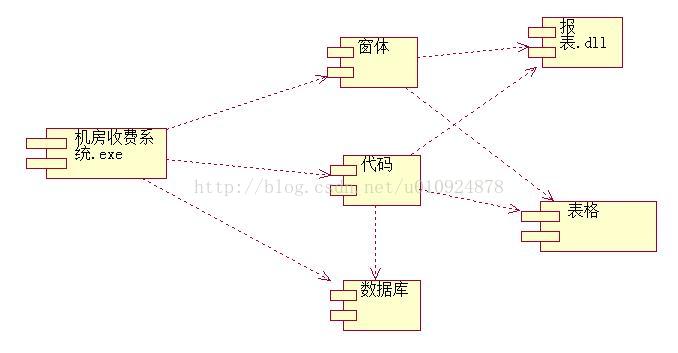

1、构件图

2、部署图




这篇关于实现图-构件图、部署图的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
